Descriere

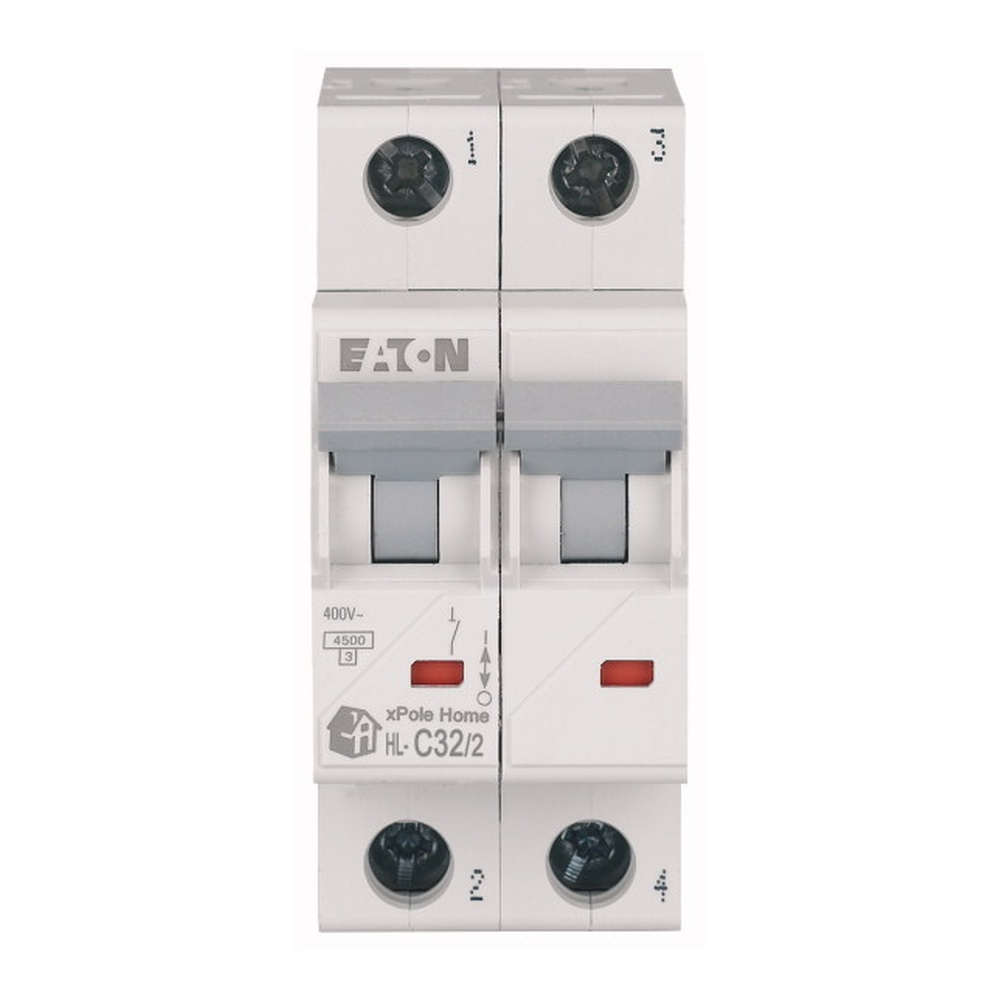

Intrerupatorul automat bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor in tablouri de distributie pentru aplicatii rezidentiale si comerciale. Constructia cu 2 poli permite intreruperea simultana a celor doua cai de curent ale circuitului protejat, fiind o alegere potrivita pentru circuite care necesita separare bipolara. Curba de declansare C este adecvata pentru circuite cu curenti de pornire moderati, in functie de proiectarea instalatiei si de caracteristicile consumatorilor conectati.

Aparatul are curent nominal de 32 A, tensiune nominala de 230/400 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1, iar tensiunea nominala de tinere la impuls este de 4 kV. Echipamentul are clasa de selectivitate 3, poate fi utilizat pana la 48 V DC pe pol, cu maximum 2 poli, si are o rezistenta electrica de minimum 10000 de manevre, respectiv o rezistenta mecanica de minimum 20000 de manevre.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar clema de fixare are 3 pozitii de blocare. Aparatul ocupa 2 module, cu latime de 35 mm, inaltime de 80 mm si adancime de montaj de aproximativ 44 mm. Bornele superioare si inferioare permit conectarea conductoarelor cu sectiuni intre 1 si 25 mm2; cuplul de strangere recomandat pentru borne este de 2-2.4 Nm. Alimentarea poate fi realizata de sus sau de jos, iar constructia este compatibila cu bare pieptene standard, montate deasupra sau dedesubt.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat exclusiv in interiorul unui tablou electric corespunzator, care asigura protectie suplimentara fata de atingerea partilor active si influentele mediului. Bornele sunt proiectate pentru protectie la atingere cu degetul si mana, in conformitate cu EN 50274. Dimensionarea protectiei, alegerea curbei de declansare, sectiunea cablurilor si verificarea curentului de scurtcircuit disponibil trebuie realizate de personal calificat, conform proiectului electric si normativelor aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat bipolar de 32 A?

Este utilizat pentru protectia circuitelor electrice la suprasarcina si scurtcircuit, atunci cand proiectul impune intreruperea simultana a doua cai de curent. Este potrivit pentru montaj in tablouri electrice rezidentiale si comerciale.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea corecta se face in functie de tipul consumatorilor, curentul de pornire, sectiunea conductoarelor si conditiile instalatiei.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN conform IEC/EN 60715 si ocupa 2 module, avand latimea de 35 mm.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductori cu sectiuni intre 1 si 25 mm2. Pentru o conexiune corecta, bornele se strang la un cuplu de 2-2.4 Nm, conform instructiunilor tehnice.

Este potrivit pentru utilizare directa in exterior?

Nu. Gradul de protectie IP20 indica utilizarea in interiorul unui tablou electric adecvat, care protejeaza aparatul impotriva atingerii accidentale si a influentelor de mediu.
