Descriere

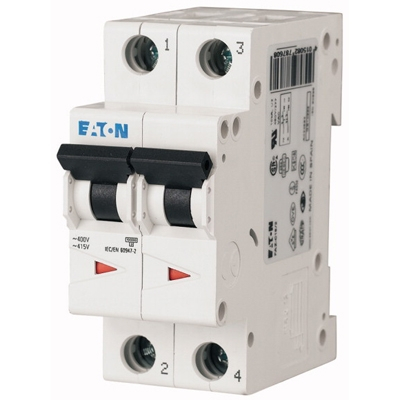

Intrerupatorul automat modular bipolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este o solutie potrivita pentru tablouri de distributie din aplicatii rezidentiale si comerciale, unde este necesara intreruperea simultana pe doi poli. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, specifice unor consumatori uzuali si echipamente electrice.

Aparatul are curent nominal de 40 A, doi poli protejati si functioneaza in curent alternativ la frecventa nominala de 50-60 Hz. Tensiunea operationala maxima este de 400 V AC, tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de impuls suportata este de 4 kV. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA la 230 V si la 400 V. Produsul are clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2.

Montajul se realizeaza in tablouri modulare, aparatul ocupand 2 module. Dimensiunile exterioare sunt de aproximativ 35.4 mm latime, 73 mm inaltime si 85 mm adancime, iar adancimea de incorporare este de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Pentru o instalare corecta, conductorii trebuie dimensionati in functie de curentul circuitului, metoda de pozare si conditiile reale de exploatare.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii partilor active si a influentelor externe. Temperatura ambianta de functionare este cuprinsa intre -25 grade C si 75 grade C; cresterea temperaturii poate reduce capacitatea de transport a curentului. Selectarea, montajul si verificarea protectiei trebuie realizate de personal calificat, cu alimentarea oprita si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat bipolar de 40 A?

Se foloseste pentru protectia la suprasarcina si scurtcircuit a circuitelor electrice care necesita intrerupere pe doi poli, in tablouri de distributie pentru aplicatii rezidentiale sau comerciale.

Ce inseamna curba de declansare C?

Curba C este utilizata in mod obisnuit pentru circuite cu varfuri moderate de curent la pornire. Alegerea corecta trebuie facuta in functie de tipul consumatorilor, curentul de pornire si proiectul instalatiei.

Cate module ocupa in tablou?

Aparatul are latimea de 2 module, aproximativ 35.4 mm.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Sectiunea utilizata trebuie stabilita prin proiectare, in functie de curent, lungime, metoda de instalare si conditiile de temperatura.

Este acest aparat un intrerupator diferential?

Nu. Este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala impotriva curentilor reziduali necesita un dispozitiv dedicat, selectat separat conform cerintelor instalatiei.
