Descriere

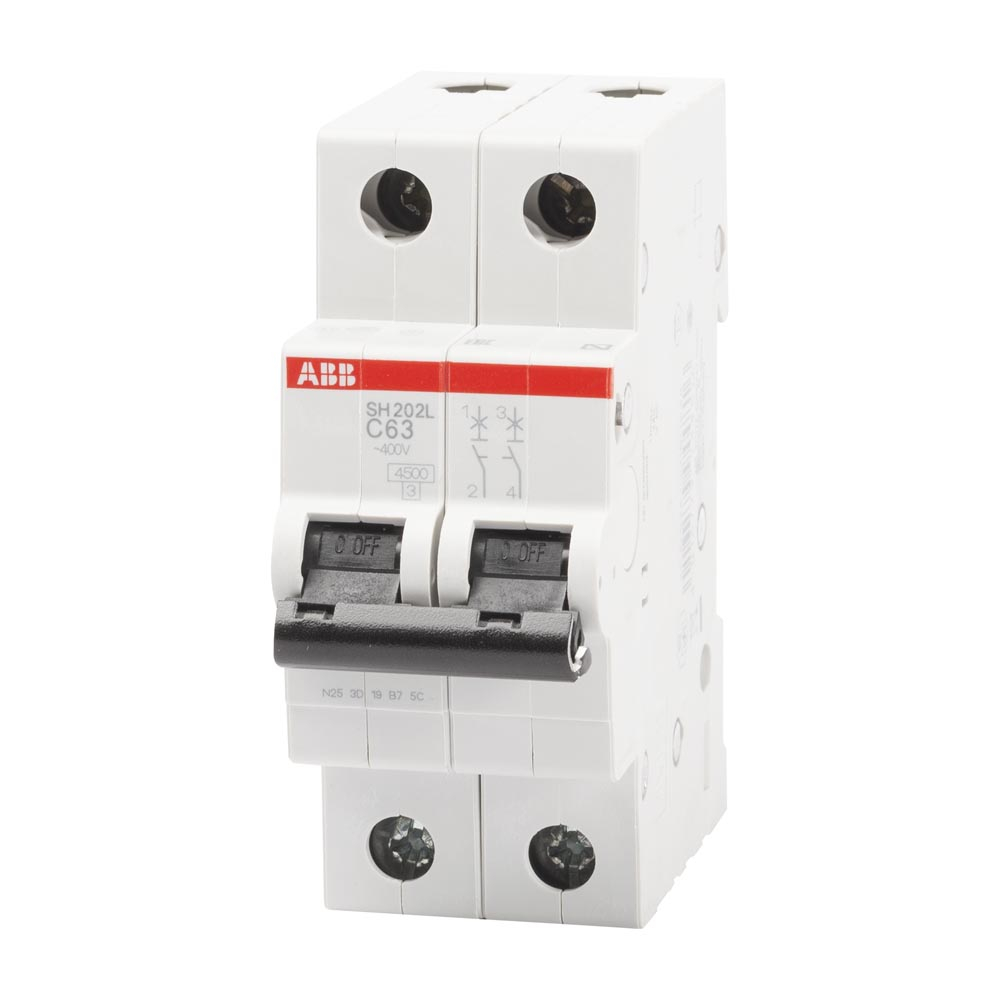

Intrerupatorul automat modular bipolar este conceput pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Cu doi poli si curba de declansare C, este potrivit pentru circuite unde pot aparea curenti de pornire moderati, cum sunt anumite circuite de alimentare, consumatori inductivi sau echipamente electrice selectate corect in functie de proiectul instalatiei.

Aparatul are curent nominal de 63 A, caracteristica de declansare C si capacitate nominala de rupere de 4.5 kA. Este realizat conform standardului IEC/EN 60898-1, cu tensiune nominala de utilizare de 400 V. Domeniul tensiunii de utilizare este intre 12 si 440 V AC, iar tensiunea nominala de izolatie este de 440 V. Constructia ocupa 2 module, avand dimensiuni de aproximativ 35 mm latime, 88 mm inaltime si 69 mm adancime.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN, cu respectarea schemei de distributie si a sectiunii conductoarelor stabilite de proiectant sau electrician. Cei doi poli permit intreruperea simultana a celor doua conductoare protejate. Este recomandata amplasarea in tablou astfel incat accesul la maneta de actionare, verificarea conexiunilor si identificarea circuitului sa ramana simple si sigure.

Produsul are grad de protectie IP20, respectiv IP40 atunci cand este montat intr-o carcasa prevazuta cu capac. Alegerea capacitatii de rupere trebuie facuta in functie de curentul de scurtcircuit prezumat la locul instalarii. Instalarea, dimensionarea protectiilor si strangerea bornelor trebuie efectuate numai cu alimentarea oprita, de personal calificat, conform normativelor aplicabile. Acest intrerupator automat nu inlocuieste o protectie diferentiala atunci cand aceasta este necesara.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat bipolar de 63 A?

Se utilizeaza pentru protectia la suprasarcina si scurtcircuit a circuitelor electrice cu doi poli, in tablouri de distributie modulare. Dimensionarea trebuie stabilita in functie de cablu, consumatori si conditiile reale ale instalatiei.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent la circuite cu curenti de pornire moderati. Alegerea corecta a curbei se face in functie de tipul consumatorilor si de analiza instalatiei electrice.

Ce reprezinta capacitatea de rupere de 4.5 kA?

Aceasta indica nivelul maxim al curentului de scurtcircuit pe care aparatul il poate intrerupe in conditiile declarate. Curentul de scurtcircuit prezumat din punctul de montaj trebuie verificat de un electrician calificat.

Poate fi folosit ca protectie diferentiala?

Nu. Un intrerupator automat protejeaza in principal la suprasarcina si scurtcircuit. Protectia la curenti diferentiali necesita un dispozitiv diferential dedicat, ales conform cerintelor instalatiei.

Cate module ocupa in tabloul electric?

Aparatul are latime de 2 module, aproximativ 35 mm, si este destinat montajului in tablouri modulare pe sina DIN.
