Descriere

Intrerupatorul automat diferential cu protectie la supracurent este destinat circuitelor trifazate cu nul, unde este necesara reunirea intr-un singur aparat a protectiei magnetotermice si diferentiale. Este adecvat pentru tablouri electrice din aplicatii comerciale si industriale, protejand impotriva suprasarcinilor, scurtcircuitelor, curentilor de defect la pamant si contactelor indirecte. Sensibilitatea de 30 mA ofera protectie suplimentara la contact direct, in conditiile prevazute de instalatia electrica.

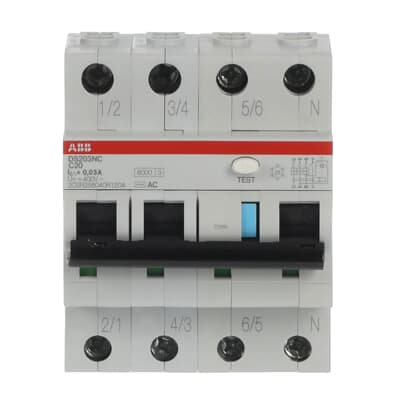

Aparatul este de tip 3P+N, cu 4 poli si 3 poli protejati, curent nominal de 20 A si caracteristica de declansare C. Functioneaza la tensiune nominala de 400-415 V AC, frecventa 50/60 Hz, iar tipul de protectie diferentiala este AC. Capacitatea nominala de rupere la scurtcircuit Icn este de 6 kA la 230/400 V AC, iar capacitatea ultima de rupere Icu este de 10 kA. Dispune de clasa de limitare a energiei 3, tensiune nominala de izolatie de 500 V si respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1.

Montajul se realizeaza pe sina DIN in tabloul electric, aparatul ocupand 4 module. Dimensiunile nete sunt de aproximativ 71 x 85 x 69 mm. Alimentarea poate fi realizata din ambele sensuri, iar borna de nul este pozitionata pe partea dreapta. Conectarea permite bara pieptene de pana la 10 mm2 si conductori rigizi sau flexibili de pana la 25 mm2; dimensionarea cablurilor si strangerea bornelor trebuie executate conform proiectului si instructiunilor de instalare.

Pentru exploatare corecta, dispozitivul se utilizeaza in intervalul de temperatura ambientala de la -25 la 55 grade C, in medii cu grad de poluare 2 si categorie de supratensiune III. Gradul de protectie este IP2X. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; pentru circuite cu sarcini electronice care pot genera componente pulsatorii de curent continuu trebuie evaluata necesitatea unui dispozitiv diferential de tip A sau alt tip adecvat. Instalarea, verificarea si interventiile se efectueaza numai de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia la suprasarcina si scurtcircuit cu protectia la curenti reziduali. Sensibilitatea de 30 mA este destinata protectiei suplimentare la contact direct, iar aparatul contribuie si la protectia la defecte de izolatie si contacte indirecte.

Pentru ce fel de circuit este potrivit?

Este destinat circuitelor trifazate cu nul, avand configuratie 3P+N, 4 poli si 3 poli protejati. Curentul nominal este de 20 A, iar caracteristica C il recomanda pentru circuite la care pot aparea curenti de pornire moderati.

Ce inseamna tip AC?

Tipul AC detecteaza curenti reziduali alternativi sinusoidali. Inainte de alegere, trebuie analizat tipul consumatorilor; pentru echipamente electronice care pot produce curenti reziduali pulsatorii cu componenta continua poate fi necesar un dispozitiv diferential de tip A sau alt tip compatibil.

Cum se monteaza aparatul?

Se monteaza pe sina DIN in tabloul electric si ocupa 4 module. Alimentarea poate fi realizata din ambele sensuri, iar nulul este pozitionat in dreapta. Conectarea trebuie efectuata de personal calificat, conform schemei electrice si sectiunii conductoarelor utilizate.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere Icn este de 6 kA la 230/400 V AC. Capacitatea ultima de rupere Icu este de 10 kA.
