Descriere

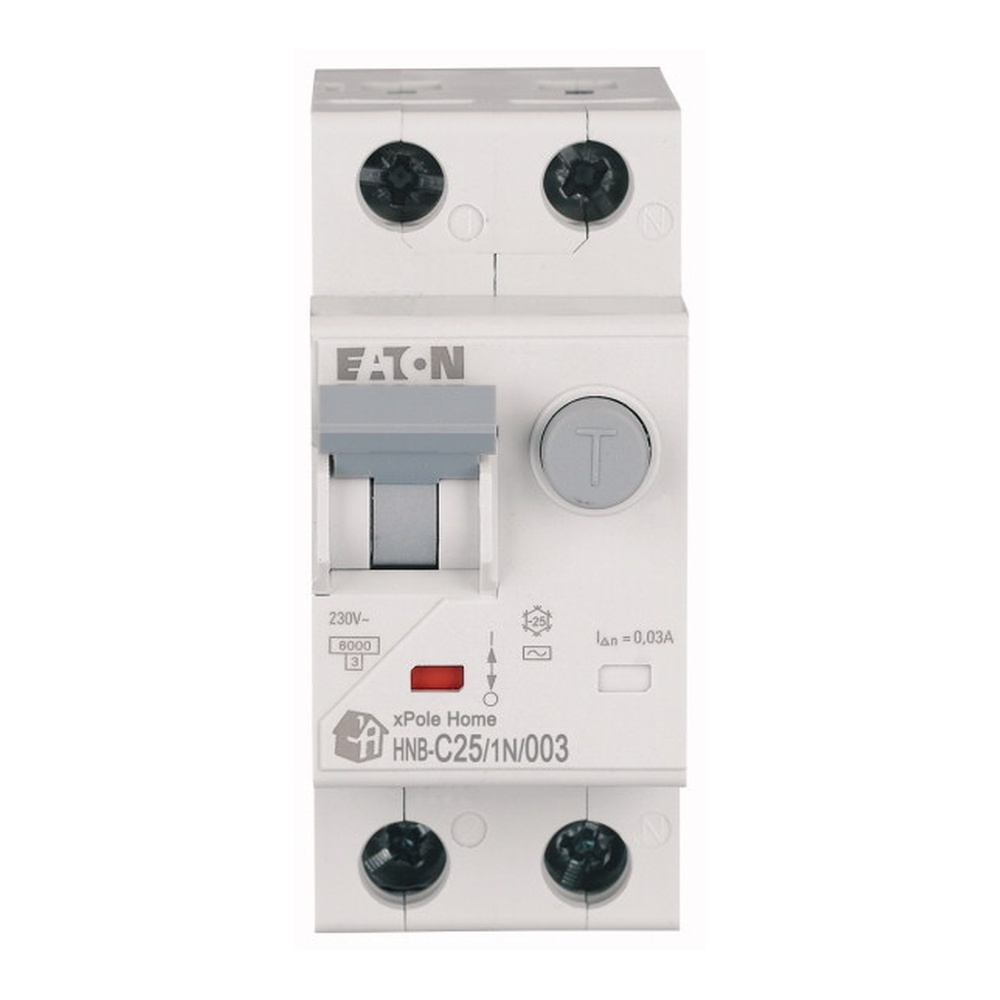

Acest intrerupator automat diferential combinat reuneste intr-un singur aparat protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Este destinat circuitelor monofazate din tablouri electrice rezidentiale si aplicatii comerciale usoare, unde este necesara protectia unui circuit de 25 A si deconectarea automata la aparitia unui curent rezidual de defect. Polul de nul este de asemenea deconectat simultan la declansare.

Aparatul are configuratie 1P+N, cu doi poli in total, tensiune nominala de 230 V AC si frecventa de 50 Hz. Curentul nominal este de 25 A, caracteristica de declansare este curba C, iar curentul diferential nominal este de 30 mA. Sensibilitatea este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere conform EN 61009 este de 6 kA, clasa de limitare a energiei este 3, iar rezistenta la curent de impuls este de 250 A. Tensiunea nominala de izolatie este de 500 V, iar tensiunea nominala de tinere la impuls este de 4 kV.

Pentru instalare, aparatul ocupa latimea a doua module si are adancimea de incorporare de 69,5 mm. Se utilizeaza in tablouri electrice modulare, cu respectarea schemei de conectare, a sensului de alimentare indicat de producator si a separarii corecte a circuitului de nul aferent. Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Dimensionarea conductorilor, a protectiilor din amonte si a circuitului protejat trebuie realizata in functie de proiectul instalatiei si de conditiile reale de exploatare.

Gradul de protectie este IP20, ceea ce impune montajul intr-o carcasa sau intr-un tablou care asigura protectia adecvata la atingere si la influentele mediului. Temperatura ambientala de functionare este cuprinsa intre -25 grade C si +40 grade C, iar aparatul este destinat utilizarii in medii cu grad de poluare 2 si categorie de supratensiune 3. Montajul, verificarea functionarii si interventiile trebuie efectuate numai de personal calificat, cu instalatia scoasa de sub tensiune. Tipul AC trebuie ales numai atunci cand natura consumatorilor si cerintele instalatiei permit utilizarea unui dispozitiv sensibil exclusiv la curenti reziduali alternativi sinusoidali.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. La un defect de izolatie care produce un curent rezidual de nivel corespunzator, aparatul declanseaza automat.

Pentru ce tip de circuit este recomandat?

Este destinat circuitelor monofazate de 230 V, cu curent nominal de pana la 25 A. Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati, insa alegerea protectiei trebuie facuta in functie de consumatori, cabluri si proiectul instalatiei.

Ce inseamna sensibilitate diferentiala de 30 mA si tip AC?

Sensibilitatea de 30 mA indica nivelul nominal al curentului rezidual pentru functia diferentiala. Tipul AC este sensibil la curenti reziduali alternativi sinusoidali si trebuie selectat numai pentru aplicatii compatibile cu aceasta caracteristica.

Ce conductoare pot fi conectate la borne?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Sectiunea efectiva si modul de conectare trebuie stabilite de un electrician calificat, conform proiectului si instructiunilor de montaj.

Poate fi instalat direct intr-un tablou electric?

Da, este un aparat modular cu latime de 2 module si adancime de incorporare de 69,5 mm. Tabloul trebuie sa asigure protectia necesara pentru aparatul cu grad IP20, iar montajul trebuie realizat fara tensiune de catre personal calificat.
