Descriere

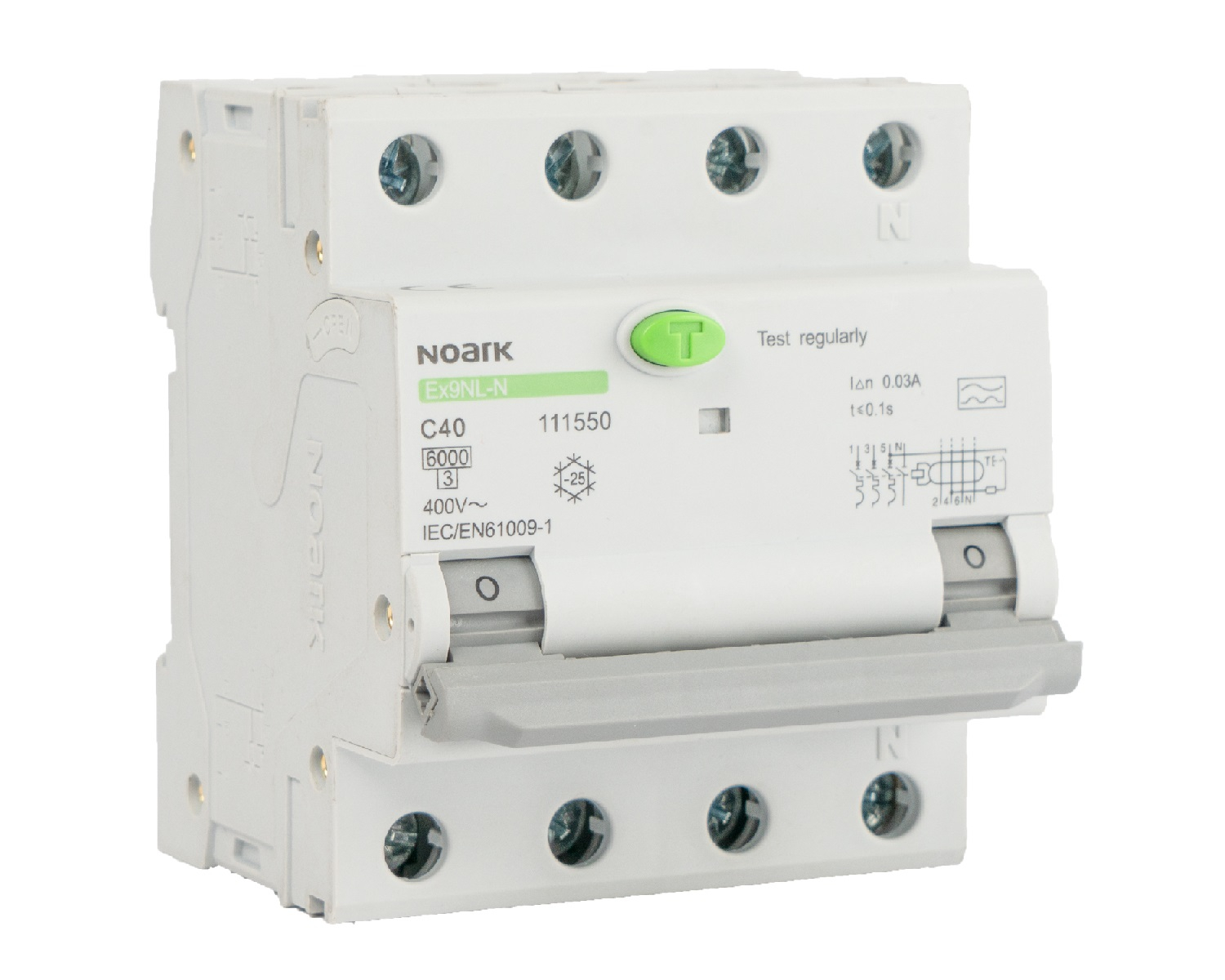

Acest intrerupator automat diferential de tip RCBO combina intr-un singur aparat protectia diferentiala cu protectia magnetotermica. Este destinat circuitelor trifazate cu neutru din instalatii rezidentiale, comerciale si industriale, unde este necesara protectia la suprasarcina, scurtcircuit si curenti reziduali. Dispozitivul utilizeaza un mecanism electromagnetic pentru functia diferentiala, iar declansarea la suprasarcina si scurtcircuit este realizata prin protectie termica si magnetica.

Aparatul are configuratie 3P+N, cu 4 poli in total si 3 poli protejati. Curentul nominal este de 40 A, caracteristica de declansare este C, iar curentul diferential nominal este de 30 mA. Functioneaza la tensiune nominala de 400 V AC, la frecventa de 50/60 Hz, avand tip de curent rezidual AC si capacitate nominala de rupere la scurtcircuit de 6 kA conform EN 60898. Clasa de limitare a curentului este 3, iar capacitatea la curent de impuls este de 3 kA.

Pentru integrarea in tablouri modulare, aparatul ocupa 4 module si are adancime de montaj de 77 mm. Neutrul este comutat simultan cu ceilalti poli, aspect important pentru izolarea completa a circuitului alimentat. Tensiunea de izolatie nominala este de 500 V, iar tensiunea nominala de tinere la impuls este de 4 kV.

Gradul de protectie este IP20, categoria de supratensiune este III, iar gradul de poluare admis este 2. Temperatura de functionare indicata este intre -25 si 40 grade C. Functia diferentiala este independenta de tensiune; tensiunea este necesara pentru verificarea aparatului prin butonul de test. Montajul, dimensionarea circuitului si testarea periodica trebuie realizate de personal calificat, iar utilizarea trebuie aleasa in functie de tipul de curent rezidual necesar aplicatiei.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator automat diferential?

Combina protectia diferentiala la curent rezidual cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N, tensiune nominala de 400 V AC si curent nominal de 40 A.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul declanseaza la un curent diferential nominal de 30 mA. Alegerea protectiei diferentiale trebuie efectuata in functie de circuit, consumatori si cerintele proiectului electric.

Ce spatiu necesita in tabloul electric?

Aparatul ocupa 4 module in tabloul modular si are adancime de montaj de 77 mm.

Poate fi utilizat pentru orice tip de consumator?

Este un aparat diferential de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice sau cerinte specifice, tipul protectiei diferentiale trebuie verificat de proiectant sau electrician.
