Descriere

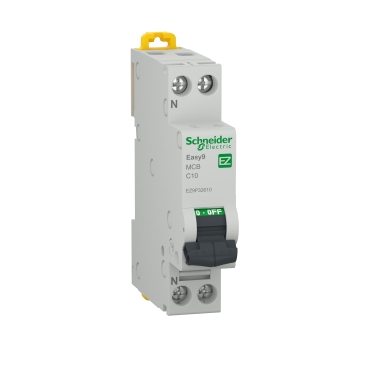

Intrerupatorul automat modular Easy9 este destinat protectiei circuitelor finale din instalatii electrice rezidentiale si comerciale mici. Combina protectia la suprasarcina si la scurtcircuit si poate fi utilizat si pentru izolarea circuitului, in aplicatii conforme cu IEC 60898-1. Configuratia 1P+N intrerupe simultan faza si neutrul, iar protectia la supracurent este realizata pe un singur pol.

Aparatul are curent nominal de 10 A, curba de declansare C si functioneaza la tensiunea nominala de 230 V AC, 50 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V, conform IEC/EN 60898-1. Tensiunea nominala de izolatie Ui este de 440 V, tensiunea nominala de tinere la impuls Uimp este de 4 kV, iar categoria de supratensiune este III. Produsul are clasa de limitare a curentului 3, doua poli in total si un pol protejat.

Montajul se realizeaza pe sina DIN, in tablouri modulare. Aparatul are latimea de 18 mm, inaltimea de 81 mm, adancimea de 78 mm si adancimea incorporata de 44 mm. Constructia cu borne unificate si marcaje de cablare faciliteaza realizarea conexiunilor, iar pozitia manetei pe fata aparatului indica starea de conectare sau declansare.

Gradul de protectie este IP20 pentru aparat si poate ajunge la IP40 dupa montarea intr-un cofret modular adecvat. Temperatura de functionare este intre -25 grade C si +60 grade C, iar temperatura de depozitare este intre -40 grade C si +85 grade C. Pentru siguranta instalatiei, selectarea protectiei, dimensionarea conductoarelor, montajul si verificarea finala trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat 1P+N de 10 A?

Se foloseste pentru protectia la suprasarcina si scurtcircuit a unui circuit monofazat de 230 V AC. Configuratia 1P+N intrerupe simultan faza si neutrul, avand protectie la supracurent pe un singur pol.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite generale care pot avea curenti de pornire moderati. Alegerea corecta se face in functie de consumatori, cabluri si calculul instalatiei.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230 V AC, conform IEC/EN 60898-1.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj modular pe sina DIN, in tablouri electrice compatibile.

Poate fi utilizat ca protectie diferentiala?

Nu. Acesta este un intrerupator automat pentru suprasarcina si scurtcircuit. Protectia diferentiala impotriva curentilor de defect la pamant necesita un dispozitiv diferential separat sau un intrerupator automat diferential adecvat.
