Descriere

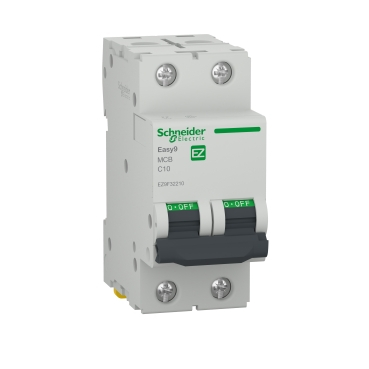

Intrerupatorul automat modular din gama Easy9 este destinat protectiei circuitelor electrice de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Constructia cu 2 poli protejati permite intreruperea simultana a ambilor poli, fiind potrivita pentru tablouri electrice rezidentiale si aplicatii de mica putere unde este necesara protectia circuitelor de 10 A. Aparatul este adecvat si pentru izolarea circuitului in instalatii rezidentiale, conform standardului SR EN 60898-1.

Echipamentul are curent nominal de 10 A, curba de declansare C si unitate de declansare termo-magnetica. Capacitatea nominala de rupere este de 4500 A la 230 V AC si la 400 V AC, 50 Hz, conform SR EN 60898-1. Tensiunea nominala de functionare este de 400 V AC la 50 Hz, frecventa admisa este 50/60 Hz, iar tensiunea nominala de tinere la impuls este de 4 kV. Declansarea magnetica are pragul de 5 pana la 10 ori curentul nominal. Aparatul include indicator de pozitie a contactelor, are 4 pasi de 9 mm, dimensiuni de 82 x 36 x 74 mm si durabilitate de 10000 cicluri mecanice, respectiv 4000 cicluri electrice.

Montajul se realizeaza prin clipsare pe sina DIN, in interiorul unui tablou electric adecvat. Conectarea se face prin borne tip tunel, pozitionate sus sau jos, pentru conductori rigizi cu sectiunea de 1 pana la 25 mm2 sau conductori flexibili cu sectiunea de 1 pana la 16 mm2. Cuplul de strangere indicat pentru borne este de 2 Nm. Pentru functionare corecta, conductoarele trebuie dezizolate, introduse complet in borne si stranse la cuplul recomandat.

Gradul de protectie este IP20 pentru aparat si IP40 atunci cand este instalat intr-o carcasa modulara corespunzatoare. Temperatura ambianta admisa in exploatare este intre -25 si 60 grade C, iar temperatura de depozitare intre -40 si 85 grade C. Intrerupatorul nu asigura protectie diferentiala la curent rezidual; daca aplicatia necesita protectie impotriva curentilor de defect la pamant, se va utiliza suplimentar un dispozitiv diferential compatibil. Alegerea calibrului, a curbei de declansare si a capacitatii de rupere trebuie efectuata de personal calificat, in functie de conductor, sarcina si curentul de scurtcircuit disponibil in instalatie.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat de 10 A cu 2 poli?

Este utilizat pentru protectia circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor, cu intreruperea simultana a ambilor poli.

Ce inseamna curba de declansare C?

Curba C este potrivita pentru circuite cu curenti de pornire moderati. Declansarea magnetica se produce la un curent cuprins intre 5 si 10 ori curentul nominal.

Se poate monta pe sina DIN?

Da. Aparatul este clipsabil si se monteaza pe sina DIN in tablouri electrice modulare.

Ofera protectie diferentiala?

Nu. Acest intrerupator automat ofera protectie termo-magnetica la suprasarcina si scurtcircuit, fara protectie la curenti reziduali. Pentru aceasta functie este necesar un dispozitiv diferential separat.

Ce tipuri de conductori pot fi conectati?

Bornele tip tunel accepta conductori rigizi cu sectiuni intre 1 si 25 mm2 si conductori flexibili cu sectiuni intre 1 si 16 mm2. Se recomanda respectarea cuplului de strangere de 2 Nm.
