Descriere

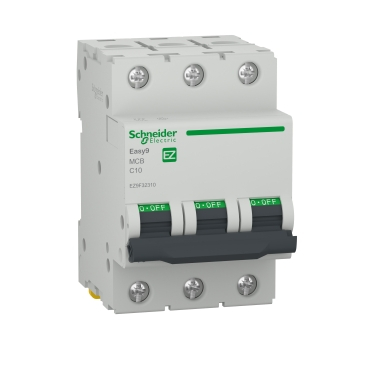

Intrerupatorul automat modular din gama Easy9 este conceput pentru protectia circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Are trei poli protejati si utilizeaza declansare termomagnetica, fiind potrivit pentru tablouri electrice rezidentiale si aplicatii comerciale de mica amploare. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale care pot genera curenti tranzitorii la pornire.

Aparatul are curent nominal de 10 A, curba C si capacitate nominala de rupere la scurtcircuit de 4.5 kA conform IEC 60898-1. Functioneaza in retele de curent alternativ la 400 V, 50/60 Hz. Ocupa 6 module de 9 mm, cu dimensiuni de 81 mm inaltime, 54 mm latime si 66.5 mm adancime. Gradul de protectie este IP20, iar rezistenta mecanica este de 10000 cicluri, respectiv 4000 cicluri pentru rezistenta electrica.

Montajul se realizeaza prin clipsare pe sina DIN, in interiorul unui tablou electric corespunzator. Bornele tip tunel permit conectarea conductoarelor rigide cu sectiunea de pana la 25 mm2 sau a conductoarelor flexibile cu sectiunea de pana la 16 mm2, atat sus, cat si jos. Cuplul de strangere indicat pentru borne este de 2 Nm; conductoarele trebuie pregatite si fixate corect pentru a asigura un contact electric sigur.

Produsul trebuie ales in functie de sectiunea cablului, puterea consumatorilor, curentul de scurtcircuit disponibil si schema tabloului. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea intrerupta. Pentru protectie completa a instalatiei, intrerupatorul automat se utilizeaza impreuna cu echipamentele necesare din tablou, dimensionate conform proiectului electric si reglementarilor aplicabile.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de curent alternativ, cu trei poli protejati, in tablouri electrice rezidentiale sau comerciale de mica amploare.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si cu varfuri moderate de curent la pornire, precum anumite motoare de mica putere sau echipamente electrice.

Se monteaza pe sina DIN?

Da. Aparatul este prevazut pentru clipsare pe sina DIN si ocupa 6 module de 9 mm, echivalentul unei latimi de 54 mm.

Ce conductoare pot fi conectate la borne?

Bornele tip tunel accepta conductoare rigide de pana la 25 mm2 si conductoare flexibile de pana la 16 mm2. Se respecta cuplul de strangere de 2 Nm.

Asigura protectie diferentiala?

Nu. Acesta este un intrerupator automat termomagnetic pentru protectie la suprasarcina si scurtcircuit. Protectia diferentiala necesita un dispozitiv dedicat, ales separat in functie de instalatie.
