Descriere

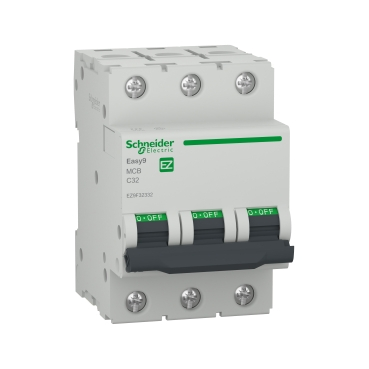

Intrerupatorul automat modular din gama Easy9 este destinat protectiei circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 3 poli protejati il recomanda pentru circuite trifazate din tablouri electrice rezidentiale sau aplicatii de mica anvergura din zona comerciala, unde este necesara protectia si separarea circuitului.

Aparatul are curent nominal de 32 A, curba de declansare C si unitate de declansare termo-magnetica. Functioneaza la tensiune nominala de 400 V AC, 50 Hz, iar capacitatea nominala de rupere este de 4500 A la 400 V AC si la 230 V AC, conform SR EN 60898-1. Pragul de declansare magnetica este intre 5 si 10 x In, tensiunea de tinere la impuls este de 4 kV, iar produsul este adecvat pentru izolatie conform IEC 60898-1.

Montajul se realizeaza prin clipsare pe sina DIN. Ocupa 6 module de 9 mm si are dimensiunile de 82 mm inaltime, 54 mm latime si 74 mm adancime. Bornele tip tunel permit conectarea conductorilor rigizi cu sectiuni intre 1 si 25 mm2 sau a conductorilor flexibili cu sectiuni intre 1 si 16 mm2, de sus sau de jos. Cuplul de strangere indicat pentru borne este de 2 Nm.

Gradul de protectie este IP20 pentru aparat si IP40 atunci cand este instalat intr-o carcasa modulara corespunzatoare. Este prevazut cu indicator de pozitie a contactului, fara semnalizare locala si fara protectie diferentiala integrata. Temperatura ambianta de utilizare este intre -25 si 60 grade C, iar montajul, alegerea calibrului si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este potrivit pentru protectia circuitelor trifazate de curent alternativ, avand 3 poli protejati si curent nominal de 32 A.

Ce inseamna curba de declansare C?

Curba C are declansare magnetica intre 5 si 10 ori curentul nominal. Alegerea curbei trebuie corelata cu tipul sarcinii, curentii de pornire si caracteristicile instalatiei.

Cum se monteaza in tablou?

Aparatul se clipseaza pe sina DIN si ocupa 6 module de 9 mm, echivalentul unei latimi de 54 mm. Conectarea trebuie efectuata cu alimentarea oprita, respectand sectiunea conductorilor si cuplul de strangere de 2 Nm.

Include protectie diferentiala?

Nu. Este un intrerupator automat termo-magnetic pentru protectie la suprasarcina si scurtcircuit; nu are protectie diferentiala integrata.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 4500 A la 400 V AC, 50 Hz, conform SR EN 60898-1.
