Descriere

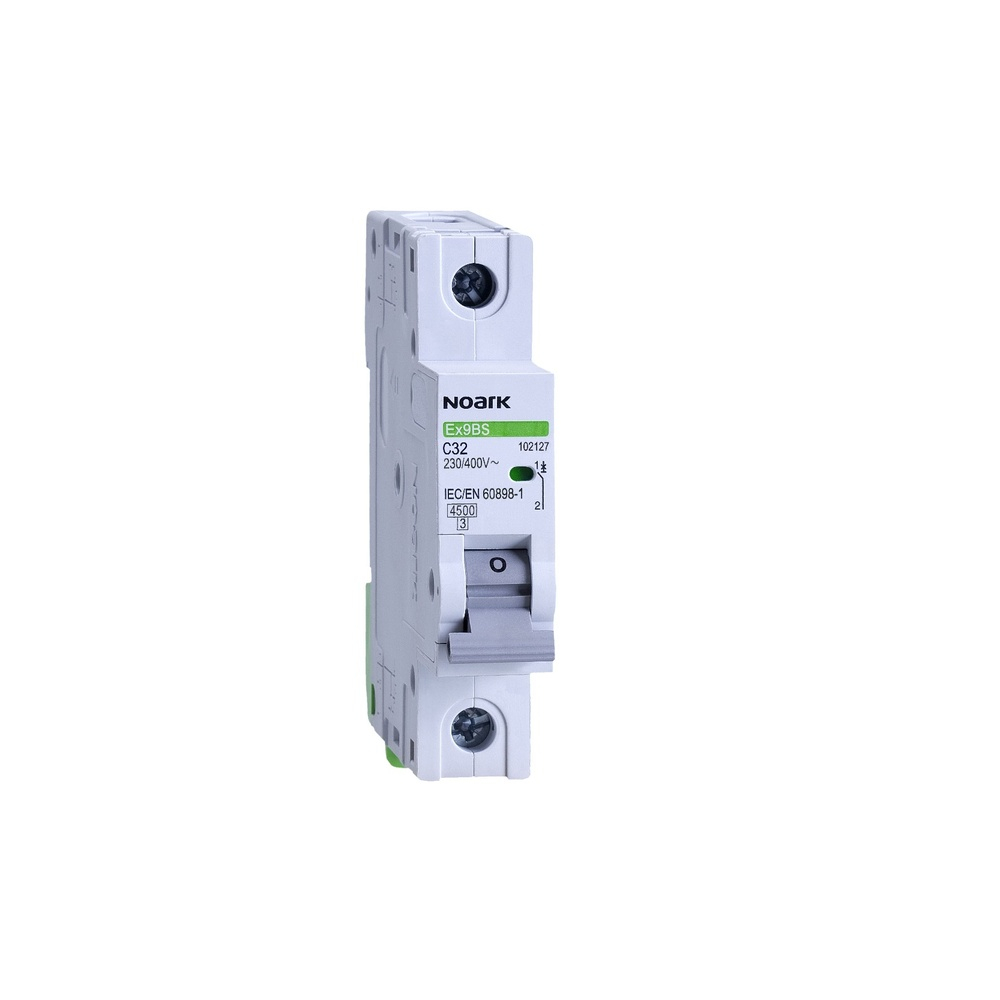

Acest intrerupator automat modular unipolar este destinat protectiei circuitelor de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri electrice rezidentiale, comerciale sau industriale, atunci cand configuratia instalatiei necesita protectia unei singure faze. Caracteristica de declansare B il recomanda pentru circuite cu curenti de pornire redusi, precum iluminat sau consumatori uzuali.

Aparatul are curent nominal de 16 A, un pol si caracteristica de declansare B. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA, iar constructia este testata conform standardului IEC/EN 60898-1. Tensiunea nominala de utilizare este de 230/400 V AC, cu frecventa de 50/60 Hz, iar utilizarea in curent continuu este indicata pana la 48 V DC pe pol. Dispune de tensiune nominala de tinere la impuls de 4 kV, tensiune de izolatie de 690 V AC si clasa de selectivitate 3.

Montajul se realizeaza prin prindere rapida pe sina DIN de 35 mm, in tablouri electrice protejate corespunzator. Pentru varianta cu un pol, latimea este de 18 mm, iar inaltimea aparatului este de 83 mm, respectiv 89 mm cu clema de sina inclusa. Alimentarea poate fi efectuata atat de sus, cat si de jos, oferind flexibilitate la cablarea tabloului. Bornele sunt prevazute cu cap fix si brida culisanta.

Produsul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou electric adecvat. Intervalul de temperatura ambianta declarat este de la -30 la +70 grade C, la altitudini de pana la 2000 m. Pentru protectia persoanelor la curenti de defect trebuie utilizat, acolo unde proiectul o impune, impreuna cu un dispozitiv diferential compatibil. Dimensionarea protectiei, a conductoarelor si verificarea capacitatii de scurtcircuit disponibile trebuie realizate de personal calificat.

Intrebari frecvente

Pentru ce tip de circuite este recomandat un intrerupator automat B16?

Este utilizat pentru protectia circuitelor monofazate de pana la 16 A, in special acolo unde consumatorii au curenti de pornire redusi. Alegerea finala trebuie facuta conform sectiunii conductoarelor, modului de instalare si calculului electric al circuitului.

Ce inseamna caracteristica de declansare B?

Caracteristica B defineste raspunsul magnetic al intrerupatorului la supracurenti instantanei. Este folosita in mod uzual pentru circuite cu sarcini obisnuite, precum iluminatul si alti consumatori fara varfuri mari de curent la pornire.

Se poate monta in orice tablou electric?

Aparatul este proiectat pentru montaj pe sina DIN de 35 mm si ocupa un modul de 18 mm. Tabloul trebuie sa ofere protectia necesara la atingere, iar instalarea trebuie executata de personal calificat.

Asigura protectie diferentiala?

Nu. Un intrerupator automat protejeaza circuitul la suprasarcina si scurtcircuit. Protectia la curenti diferentiali necesita un dispozitiv diferential dedicat, selectat conform cerintelor instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA. Inainte de instalare, aceasta valoare trebuie verificata in raport cu nivelul de scurtcircuit disponibil in punctul de montaj.
