Descriere

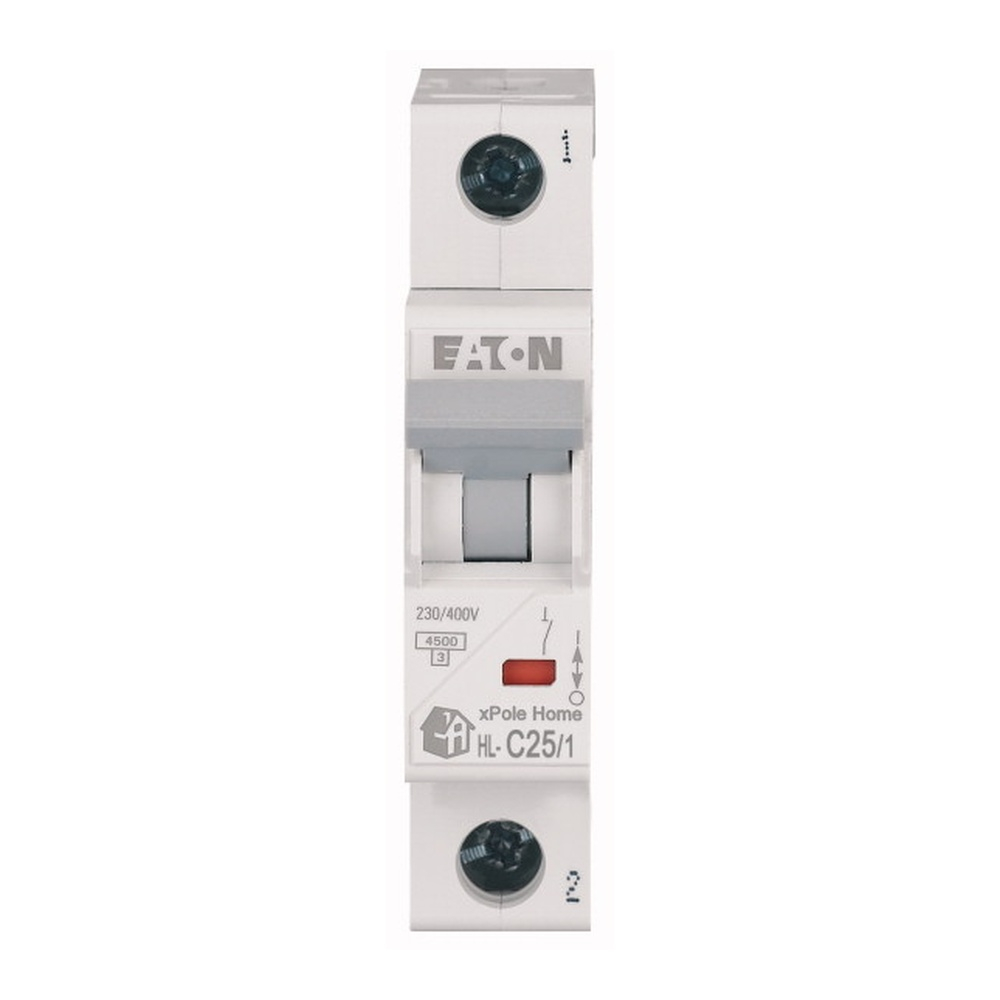

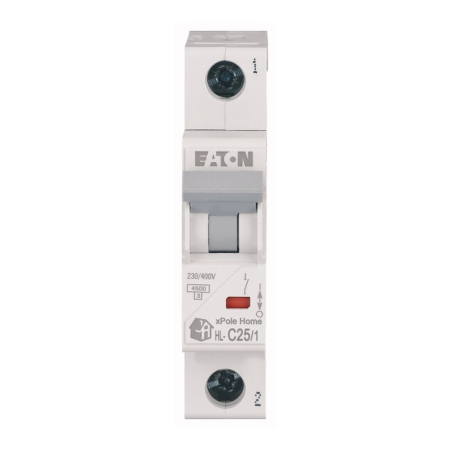

Acest intrerupator automat modular este destinat protectiei circuitelor electrice din instalatii rezidentiale si comerciale. Este un aparat monopolar, adecvat pentru circuite de curent alternativ, care contribuie la protectia instalatiei la supracurenti si scurtcircuite. Caracteristica de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, cu dimensionarea corecta realizata in functie de consumatori si de proiectul electric.

Aparatul are curent nominal de 25 A, tensiune nominala de utilizare de maximum 230 V AC si frecventa nominala de 50-60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4,5 kA, iar clasa de limitare a curentului este 3. Tensiunea nominala de izolatie este de 440 V, tensiunea nominala de tinere la impuls este de 4 kV, iar produsul este incadrat in categoria de supratensiune III si gradul de poluare 3. Respecta cerintele RoHS.

Constructia ocupa un singur modul, cu latime de 17,7 mm, adancime de 85 mm si inaltime de 73 mm; adancimea de incorporare este de 44 mm. Pentru conectare sunt acceptati conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Produsul este indicat pentru montaj incastrat si permite utilizarea de echipamente auxiliare compatibile.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei incinte care asigura protectia necesara la atingere si influentele mediului. Temperatura ambianta de functionare este intre -25 grade C si 75 grade C; la cresterea temperaturii cu 1 grade C, capacitatea admisibila de transport curent se reduce liniar cu 0,5%. Montajul, conectarea si verificarea instalatiei trebuie realizate numai cu alimentarea intrerupta, de catre personal calificat si conform documentatiei tabloului electric.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat monopolar de 25 A?

Este utilizat pentru protectia unui circuit de curent alternativ impotriva supracurentilor si scurtcircuitelor, in cadrul instalatiilor rezidentiale sau comerciale dimensionate corespunzator.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea ei trebuie facuta in functie de tipul consumatorilor, sectiunea conductoarelor si calculul instalatiei.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4,5 kA conform IEC/EN 60898-1.

Ce conductori pot fi conectati?

Pot fi conectati conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2.

Este potrivit pentru instalare directa in exterior?

Nu. Gradul de protectie IP20 impune montarea intr-un tablou sau intr-o incinta adecvata, care protejeaza aparatul impotriva atingerii accidentale si a factorilor de mediu.
