Descriere

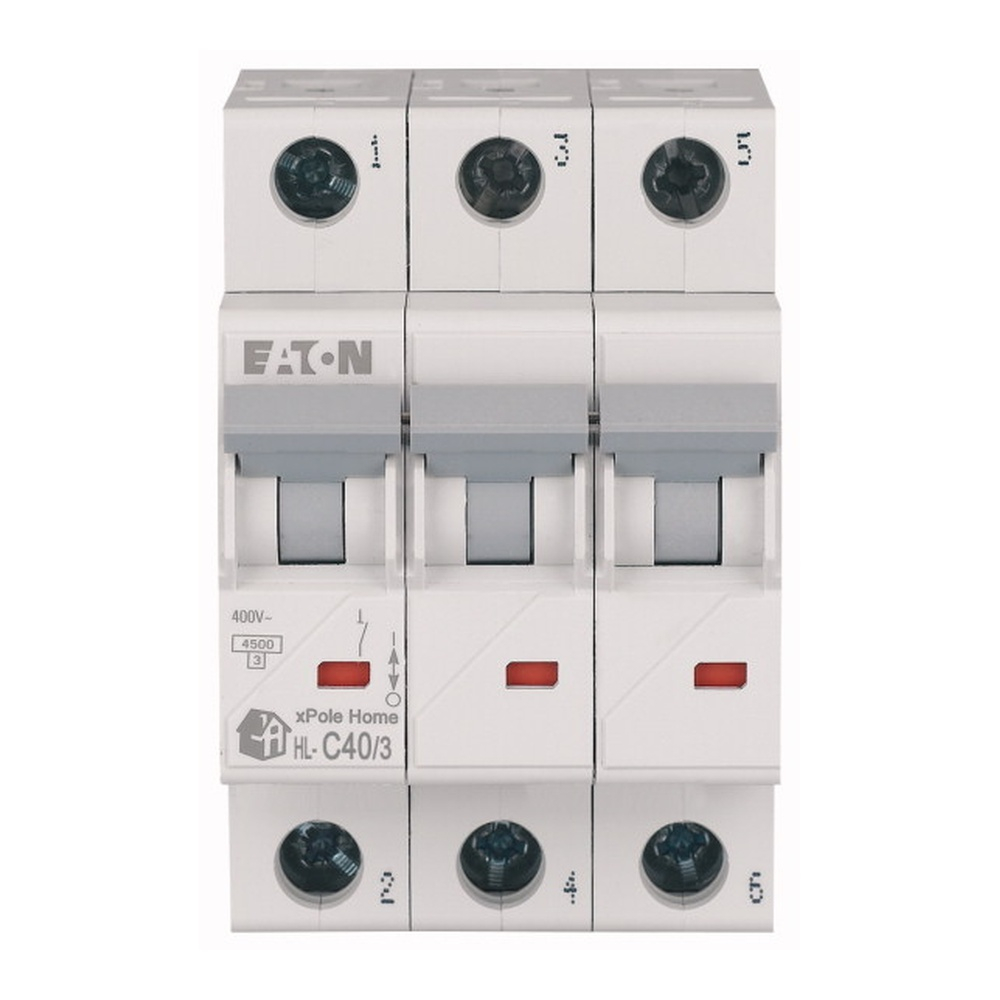

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 3 poli protejati il recomanda pentru circuite trifazate, in tablouri de distributie pentru aplicatii rezidentiale si comerciale. Curba de declansare C este adecvata circuitelor unde pot aparea curenti de pornire moderati, in functie de dimensionarea instalatiei.

Aparatul are curent nominal de 40 A, tensiune de utilizare nominala de pana la 230 V AC, frecventa nominala 50 - 60 Hz si curba de declansare C. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4,5 kA la 230 V si 400 V. Dispune de tensiune nominala de izolatie Ui de 440 V, tensiune nominala de rezistenta la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 3. Dimensiunile sunt 85 mm adancime, 73 mm inaltime si 53,1 mm latime, echivalenta cu 3 module; adancimea incorporata este de 44 mm.

Conectarea se realizeaza cu conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2. Pentru integrarea corecta in tablou, se respecta schema electrica a proiectului, dimensionarea conductoarelor, selectivitatea protectiilor si parametrii instalatiei. Fisa tehnica indica posibilitatea utilizarii de echipamente auxiliare si adecvarea pentru instalare incastrata.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-un tablou sau o carcasa care asigura protectia necesara impotriva atingerii accidentale si a influentelor externe. Temperatura ambientala de functionare este intre -25 grade C si 75 grade C. Capacitatea de transport a curentului se reduce liniar cu aproximativ 0,5 procente pentru fiecare crestere cu 1 grad C a temperaturii ambientale; alegerea, montajul si verificarea protectiei trebuie realizate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat cu 3 poli?

Este utilizat pentru protectia circuitelor cu trei conductoare active, in special in instalatii trifazate, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul declansarii magnetice la curenti mari de scurta durata. Este folosita frecvent pentru circuite cu curenti de pornire moderati, atunci cand este corect aleasa in raport cu sarcina si instalatia.

Ce sectiune de conductor se poate conecta?

Pot fi conectati conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2, cu respectarea instructiunilor de montaj si a cuplului de strangere indicat pentru ansamblul instalatiei.

Poate fi montat direct intr-un mediu expus?

Nu. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, care previne atingerea partilor active si protejeaza aparatul in functie de mediul de utilizare.

Care este temperatura de functionare?

Temperatura ambientala admisa pentru functionare este intre -25 grade C si 75 grade C. La temperaturi mai ridicate, capacitatea de transport a curentului trebuie evaluata conform conditiilor reale de montaj.
