Descriere

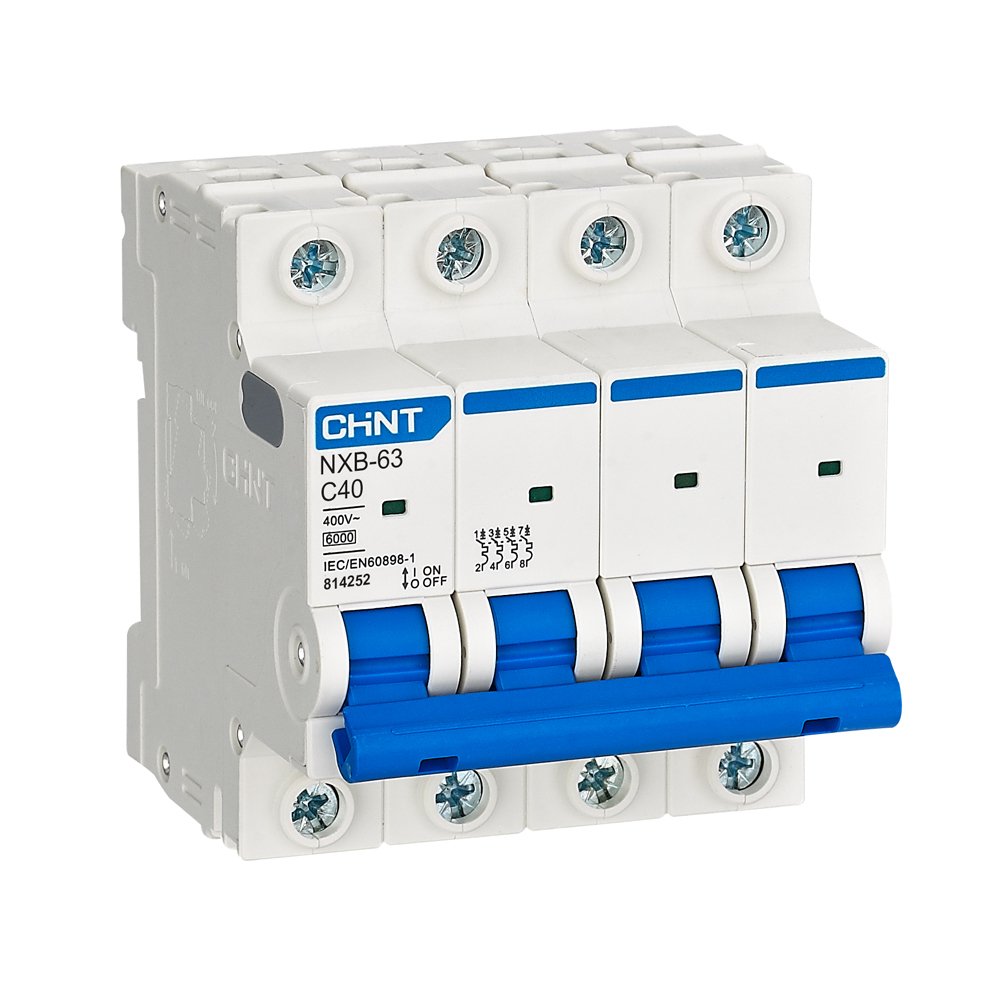

Acest intrerupator automat modular tetrapolar este conceput pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, avand totodata functie de separare pozitiva. Configuratia 4P permite intreruperea simultana a celor patru poli, fiind adecvata pentru tablouri de distributie rezidentiale, comerciale sau tertiare cu alimentare trifazata si conductor de nul comutat, atunci cand schema instalatiei o impune.

Aparatul are curent nominal de 40A, caracteristica de declansare electromagnetica tip C si capacitate nominala de rupere la scurtcircuit de 6kA. Este proiectat pentru tensiune nominala de 380/400/415V AC in configuratii de la 2 la 4 poli, la frecventa de 50Hz. Tensiunea nominala de tinere la impuls este de 4kV, iar durabilitatea declarata este de 20.000 cicluri mecanice si 10.000 cicluri electrice. Produsul respecta standardul IEC 60898-1 si are marcaj CE.

Montajul se realizeaza pe sina DIN TH35-7.5. Conductorii pot fi introdusi atat de sus, cat si de jos, iar bornele accepta sectiuni de cablu cuprinse intre 1 si 25 mm2. Adancimea de introducere a conductorului este de 12.5 mm, cuplul standard de strangere este de 2 Nm, iar cuplul maxim admis este de 2.5 Nm. Pentru acest model, puterea disipata maxima este de 7.5W pe pol la curentul nominal.

Pentru functionare corecta, instalarea trebuie realizata de personal calificat, cu alimentarea oprita si cu respectarea schemei electrice, a sectiunii conductoarelor si a curentului de scurtcircuit prezumat din instalatie. Temperatura ambianta de utilizare este intre -5 si +40 grade C, iar altitudinea maxima de instalare este 2000 m. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand aparatul este instalat intr-un tablou de distributie adecvat; protectia diferentiala trebuie asigurata separat, daca aplicatia o necesita.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat 4P de 40A?

Este destinat protectiei circuitelor AC trifazate de pana la 400/415V, acolo unde este necesara intreruperea pe patru poli si protectia la suprasarcina sau scurtcircuit.

Ce inseamna curba de declansare C?

Curba C indica un prag de declansare electromagnetica instantanee cuprins intre 5 si 10 ori curentul nominal. Este utilizata frecvent pentru circuite cu curenti de pornire moderati, selectarea corecta fiind responsabilitatea proiectantului sau a electricianului autorizat.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN TH35-7.5. Conectarea poate fi realizata cu alimentare de sus sau de jos, respectand sectiunea conductorului si cuplul de strangere indicat de producator.

Ofera si protectie diferentiala?

Nu. Acesta este un intrerupator automat magnetotermic pentru protectie la suprasarcina si scurtcircuit. Pentru protectie la curenti reziduali este necesar un intrerupator diferential sau un aparat combinat ales conform aplicatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6kA. Inaintea alegerii aparatului trebuie verificat ca nivelul de scurtcircuit prezumat la locul montajului sa fie compatibil cu aceasta valoare.
