Descriere

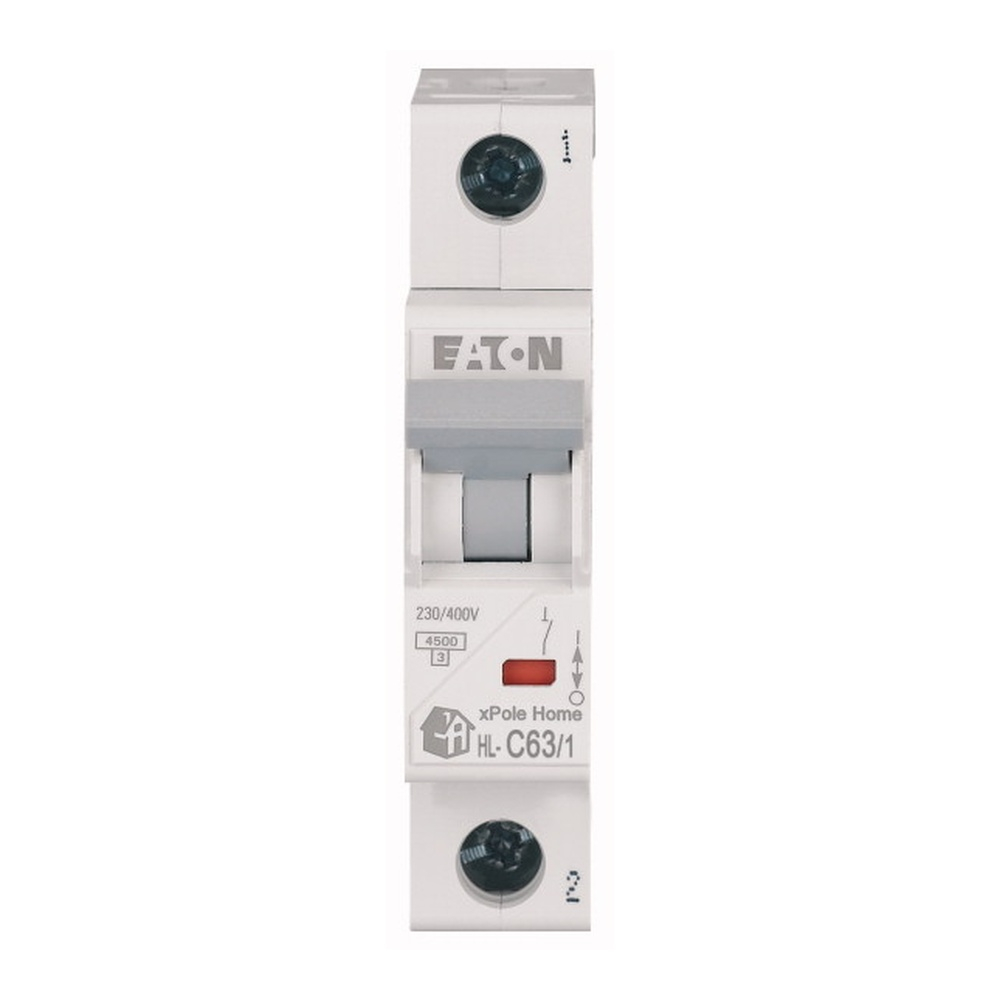

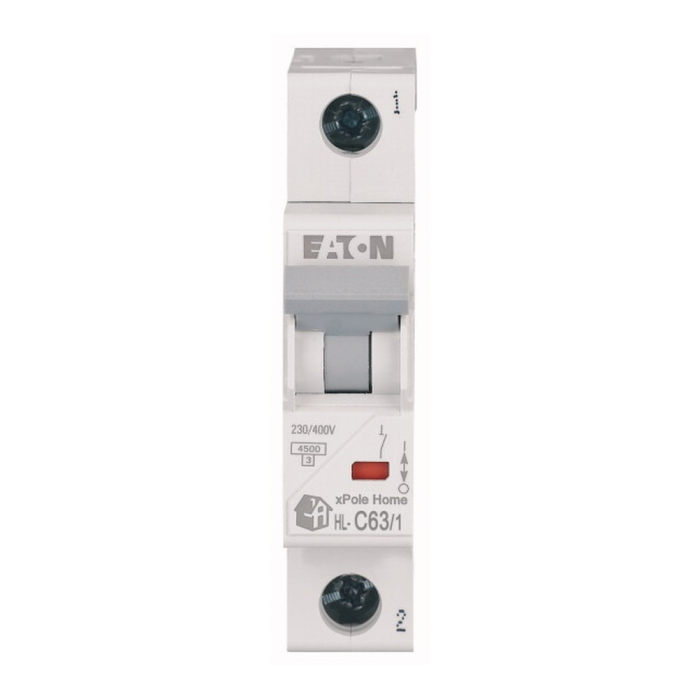

Acest intrerupator automat modular este o solutie de protectie pentru circuite monofazate din instalatii rezidentiale si comerciale. Aparatul protejeaza conductorii si circuitele impotriva suprasarcinilor si scurtcircuitelor, avand un singur pol protejat si caracteristica de declansare C. Este potrivit pentru aplicatii in care pot aparea curenti de pornire moderati, precum anumite circuite de prize, echipamente sau consumatori cu sarcina inductiva.

Curentul nominal este de 63 A, iar tensiunea operationala maxima este de 230 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, atat la 230 V, cat si la 400 V. Aparatul are tensiunea nominala de izolatie de 440 V, tensiunea nominala de tinere la impuls de 4 kV, categoria de supratensiune III si gradul de poluare 3. Gradul de protectie este IP20, iar produsul este conform RoHS.

Constructia modulara ocupa 1 modul, cu latimea de 17.7 mm. Dimensiunile declarate ale produsului sunt de aproximativ 85 mm adancime, 17.7 mm latime si 73 mm inaltime, iar adancimea de incorporare este de 44 mm. Conectarea permite conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2, ceea ce faciliteaza integrarea in tablouri electrice configurate pentru protectii modulare.

Montajul, dimensionarea circuitului si alegerea sectiunii conductoarelor trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune. Aparatul trebuie utilizat in interiorul unui tablou electric adecvat, deoarece protectia IP20 nu asigura etanseitate la apa sau praf. Temperatura ambianta de functionare este intre -25 grade C si 75 grade C; la temperaturi mai ridicate, capacitatea de transport a curentului poate necesita reevaluare in functie de conditiile reale din tablou.

Intrebari frecvente

Pentru ce tip de circuit este potrivit un intrerupator automat de 63A cu un pol?

Este destinat protectiei unui circuit monofazat, cu un singur pol protejat, in instalatii AC de pana la 230 V. Dimensionarea trebuie realizata in functie de sectiunea conductorului, sarcina circuitului si proiectul instalatiei.

Ce inseamna curba de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei de declansare trebuie facuta de un electrician, in functie de tipul consumatorilor si de conditiile circuitului.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1.

Ce conductori se pot conecta?

Sunt acceptati conductori rigizi si multifilari cu sectiuni cuprinse intre 1 si 25 mm2. Respectati cuplul de strangere si instructiunile de montaj aplicabile.

Poate fi utilizat fara tablou electric?

Nu este recomandat. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, care sa asigure protectia impotriva atingerii accidentale si a influentelor din mediul de instalare.
