Descriere

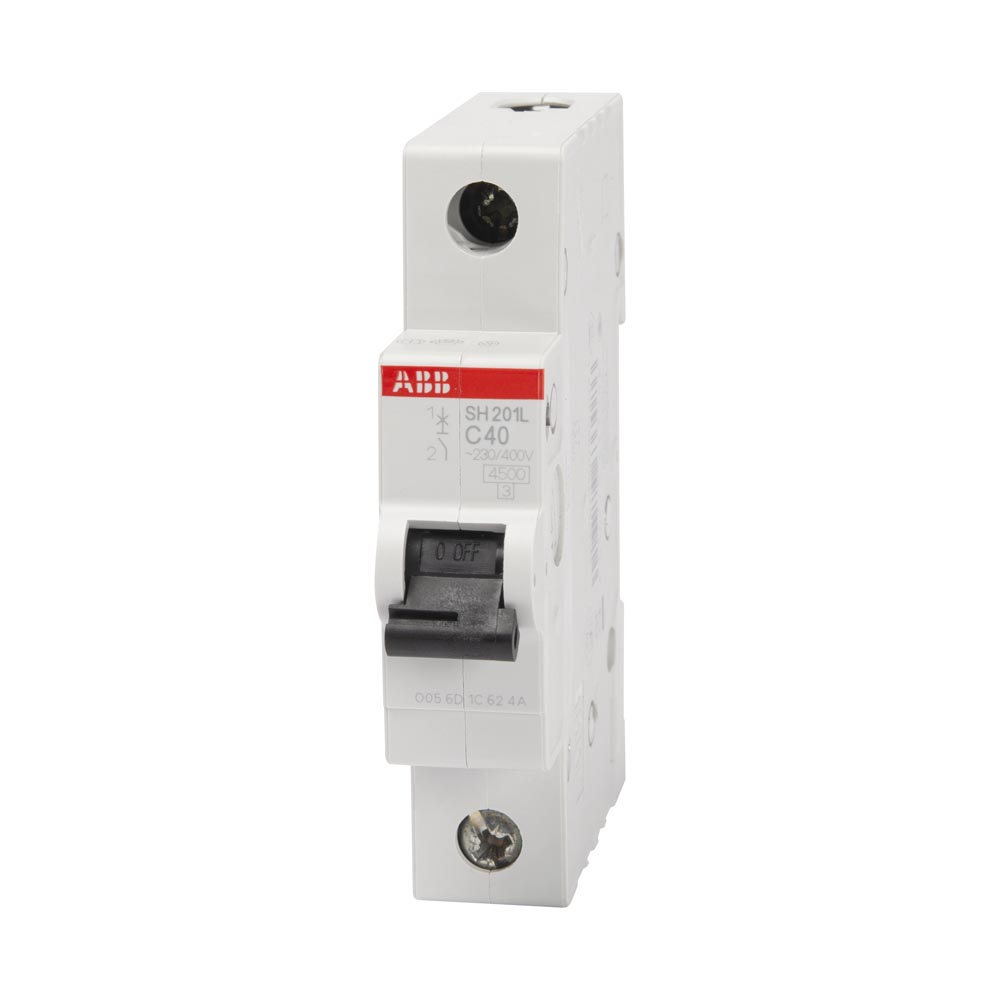

Acest intrerupator automat miniatural monopolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Utilizeaza doua mecanisme de declansare: protectie termica temporizata pentru suprasarcina si protectie electromecanica pentru scurtcircuit. Caracteristica de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, iar constructia limitatoare de curent contribuie la reducerea efectelor unui defect de scurtcircuit.

Aparatul are 1 pol protejat, curent nominal de 40 A, caracteristica de declansare C si frecventa nominala de 50/60 Hz. Tensiunea nominala de utilizare este de 230 V AC, cu domeniu de tensiune operationala intre 12 si 253 V AC. Capacitatea nominala de rupere la scurtcircuit este de 4,5 kA, clasa de limitare a energiei este 3, iar tensiunea nominala de izolatie este de 440 V. Produsul respecta standardul IEC/EN 60898-1, are categorie de supratensiune III si grad de poluare 2.

Montajul se realizeaza in tablouri electrice, pe sina DIN TH35-7,5 mm sau TH35-15 mm conform IEC 60715, in orice pozitie de instalare. Aparatul ocupa un modul, avand latimea de 17,5 mm, inaltimea de 85 mm si adancimea de 69 mm. Conectarea se face prin borne cu surub de tip clema; accepta conductori rigizi sau multifilari de 0,75 pana la 25 mm2 si conductori flexibili, inclusiv cu ferula, de 0,75 pana la 16 mm2. Cuplul de strangere recomandat este de 2 Nm, iar pentru suruburi se recomanda o surubelnita Pozidriv 2.

Gradul de protectie al aparatului este IP20, respectiv IP40 atunci cand este instalat intr-o carcasa cu capac. Temperatura de functionare este intre -25 si +55 grade C, iar temperatura de depozitare intre -40 si +70 grade C. Pentru siguranta instalatiei, alegerea curentului nominal, a sectiunii conductoarelor si a coordonarii cu protectiile din amonte trebuie realizate in functie de proiectul electric si de conditiile reale de exploatare. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate de personal calificat.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat monopolar de 40 A?

Este utilizat pentru protectia unui circuit monofazat impotriva suprasarcinilor si scurtcircuitelor, atunci cand proiectul electric prevede un curent nominal de 40 A.

Ce inseamna curba de declansare C?

Curba C indica o caracteristica de declansare potrivita pentru circuite cu curenti de pornire moderati. Alegerea curbei se face in functie de tipul consumatorilor si de calculul instalatiei.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN de 35 mm, tip TH35-7,5 mm sau TH35-15 mm, conform IEC 60715.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi sau multifilari de 0,75 pana la 25 mm2 si conductori flexibili, inclusiv cu ferula, de 0,75 pana la 16 mm2.

Poate fi instalat direct intr-un spatiu accesibil?

Aparatul are grad de protectie IP20 si trebuie montat intr-un tablou sau o carcasa adecvata. In carcasa cu capac, gradul de protectie indicat este IP40.
