Descriere

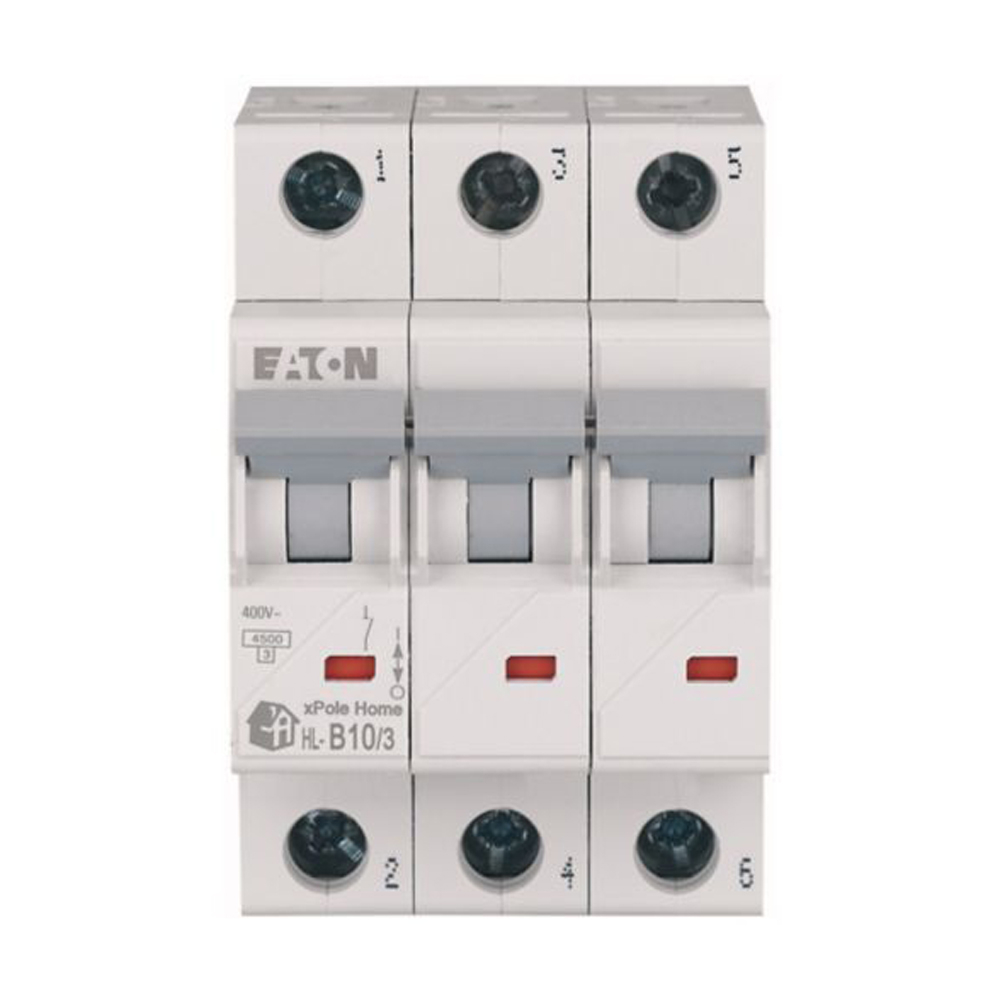

Intrerupatorul automat modular xPole Home este destinat protectiei la suprasarcina si scurtcircuit a circuitelor trifazate din instalatii rezidentiale si comerciale. Varianta tripolara permite protectia simultana a celor trei conductoare de faza, fiind adecvata pentru tablouri electrice si circuite dimensionate la 10A. Curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi, selectarea aparatului urmand sa fie realizata in functie de caracteristicile consumatorilor si ale instalatiei.

Aparatul are curent nominal de 10A, trei poli protejati si curba de declansare B. Tensiunea nominala este de 230/400 V AC, la frecventa de 50/60 Hz, iar capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1. Dispune de tensiune nominala de tinere la impuls de 4 kV, clasa de selectivitate 3 si poate fi protejat in amonte cu siguranta fuzibila de rezerva de maximum 100A gL.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, cu clema de fixare in trei pozitii. Latimea este de 17.5 mm pe pol, rezultand un gabarit de 52.5 mm pentru varianta tripolara; aparatul are inaltimea de 80 mm si adancimea constructiva de 45 mm. Conectarea se poate face de sus sau de jos, iar bornele tip lift permit conectarea conductoarelor cu sectiuni intre 1 si 25 mm2. Cuplul de strangere recomandat pentru borne este de 2 pana la 2.4 Nm, iar aparatul este compatibil cu barete standard, cu grosime de 0.8 pana la 2 mm.

Gradul de protectie este IP20, iar bornele sunt protejate impotriva atingerii cu degetul si dosul palmei conform cerintelor aplicabile. Aparatul poate fi montat in orice pozitie si este proiectat pentru conditii climatice de 25 pana la 55 grade C, la umiditate relativa de 90 pana la 95 procente. Instalarea, alegerea sectiunii conductoarelor, verificarea curentului de scurtcircuit disponibil si punerea in functiune trebuie efectuate de personal calificat, cu alimentarea intrerupta si in conformitate cu proiectul tabloului electric.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate AC din tablouri electrice, cu un curent nominal de 10A. Alegerea lui se face in functie de sectiunea cablului, puterea consumatorilor, curentii de pornire si proiectul instalatiei.

Ce inseamna curba de declansare B?

Curba B este folosita in mod uzual pentru circuite cu curenti de pornire redusi. Pentru echipamente cu varfuri mari de curent la pornire, caracteristica de declansare trebuie aleasa de un electrician pe baza aplicatiei concrete.

Se poate monta pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN conform IEC/EN 60715 si are clema de fixare cu trei pozitii.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 4.5 kA, conform IEC/EN 60898-1. Inaintea montajului trebuie verificat ca nivelul curentului de scurtcircuit disponibil in punctul instalarii sa fie compatibil cu aceasta valoare.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductoare cu sectiuni intre 1 si 25 mm2. Strangerea trebuie realizata cu un cuplu de 2 pana la 2.4 Nm, respectand instructiunile de instalare si cerintele proiectului electric.
