Descriere

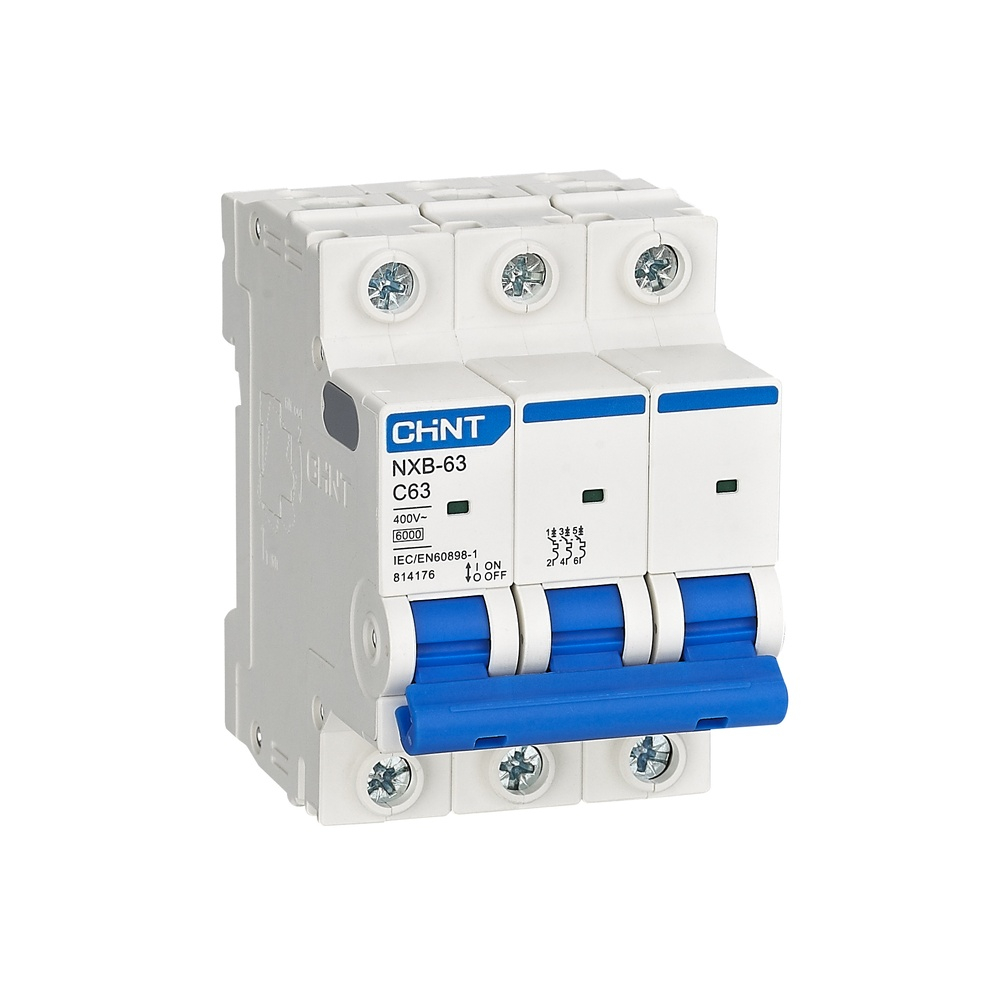

Acest intrerupator automat modular este destinat protectiei circuitelor electrice trifazate de joasa tensiune. Combina protectia termica la suprasarcina cu protectia magnetica la scurtcircuit si este potrivit pentru tablouri de distributie rezidentiale, comerciale sau pentru aplicatii industriale usoare. Curba de declansare C il recomanda pentru circuite cu sarcini mixte ori moderat inductive, unde pot aparea curenti de pornire temporari.

Aparatul are 3 poli, curent nominal de 10A, curba de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Este proiectat pentru retele AC trifazate la 380/400/415V si frecventa 50/60Hz. Respecta standardul IEC/EN 60898-1, are tensiune de izolatie Ui de 500V, tensiune nominala de tinere la impuls Uimp de 4kV si capacitate nominala de serviciu la scurtcircuit Ics de 6kA. Pentru curentul de 10A, consumul maxim indicat este de 3W pe pol.

Montajul se realizeaza pe sina DIN de 35 mm, in tablouri electrice modulare. Conectarea se poate face din partea superioara sau inferioara, cu conductori de cupru. Pentru domeniul de 10A, producatorul recomanda utilizarea conductoarelor cu sectiunea de 1.5 pana la 2.5 mm2 si strangerea bornelor la cuplul de 2.0 Nm. Inainte de alegerea protectiei, sectiunea cablului, curentul de proiectare si caracteristicile consumatorilor trebuie corelate de un electrician calificat.

Gradul de protectie este IP20 la montaj direct si IP40 cand aparatul este instalat in interiorul unui tablou corespunzator. Temperatura de functionare este intre minus 35 grade C si plus 70 grade C, iar altitudinea de instalare nu trebuie sa depaseasca 2000 m. Instalarea se face numai cu alimentarea intrerupta, in mediu uscat, necoroziv, fara condens sau atmosfere explozive. Intrerupatorul nu inlocuieste protectia diferentiala atunci cand aceasta este necesara pentru protectia persoanelor.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat tripolar de 10A cu curba C?

Este utilizat pentru protectia circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Curba C este potrivita pentru sarcini mixte sau moderat inductive, care pot avea curenti de pornire temporari.

Ce tensiune nominala are acest intrerupator automat tripolar?

Este destinat retelelor de curent alternativ trifazat la 380/400/415V, cu frecventa de 50/60Hz.

Ce inseamna capacitatea de rupere de 6kA?

Capacitatea de rupere de 6kA reprezinta nivelul maxim al curentului de scurtcircuit pe care aparatul il poate intrerupe in conditiile nominale declarate. Este necesara verificarea curentului de scurtcircuit disponibil in punctul de montaj.

Cum se monteaza intrerupatorul automat?

Se monteaza pe sina DIN de 35 mm, in interiorul unui tablou electric. Conectarea se poate realiza de sus sau de jos, cu conductori de cupru, iar instalarea trebuie efectuata fara tensiune de catre personal calificat.

Este acest aparat o protectie diferentiala?

Nu. Acesta protejeaza la suprasarcina si scurtcircuit. Pentru protectia la curenti diferentiali trebuie utilizat un dispozitiv diferential adecvat proiectului electric.
