Descriere

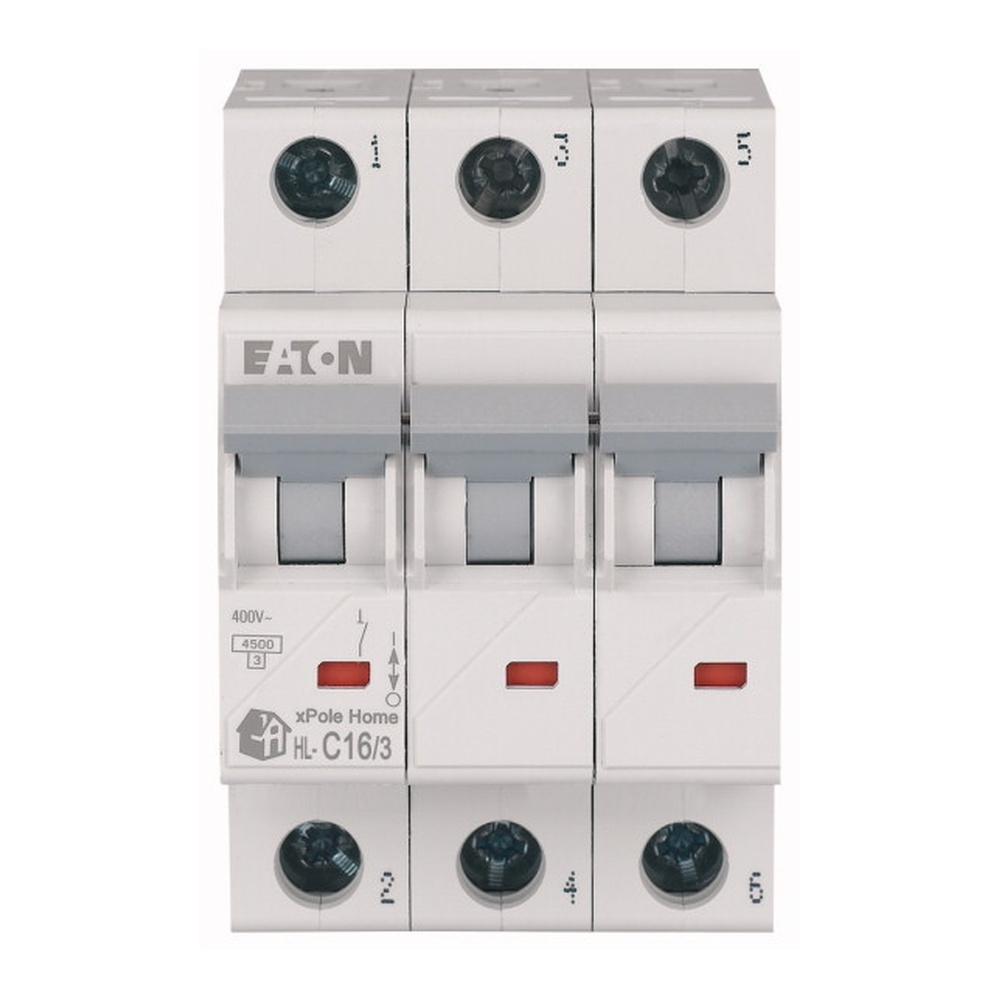

Acest intrerupator automat miniatural este o solutie de protectie pentru circuite de curent alternativ din tablouri electrice rezidentiale si comerciale. Constructia cu 3 poli protejati permite deconectarea simultana a celor trei poli, iar caracteristica de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, in functie de calculul si configuratia instalatiei.

Curentul nominal este de 16 A, tensiunea operationala nominala maxima este de 230 V AC, iar frecventa de utilizare este de 50-60 Hz. Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA la 230 V si 400 V, conform IEC/EN 60898-1. Aparatul are clasa de limitare a curentului 3, tensiunea nominala de izolatie Ui de 440 V, tensiunea nominala de rezistenta la impuls Uimp de 4 kV, categoria de supratensiune III si gradul de poluare 3. Produsul este conform RoHS.

Aparatul ocupa 3 module, are adancime de incorporare de 44 mm si dimensiuni exterioare de aproximativ 85 x 53.1 x 73 mm. Bornele accepta conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Este prevazuta posibilitatea adaugarii de echipamente auxiliare compatibile. Montajul si dimensionarea conductoarelor se realizeaza conform proiectului tabloului, instructiunilor de instalare si cuplului de strangere indicat pentru conexiuni.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii accidentale si a influentelor mediului. Temperatura ambianta de functionare este intre -25 grade C si +75 grade C; capacitatea de transport a curentului se reduce odata cu cresterea temperaturii ambientale. Selectarea capacitatii de rupere trebuie verificata in raport cu nivelul de scurtcircuit disponibil la locul instalarii, iar montajul trebuie efectuat numai de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Pentru ce tip de instalatii este potrivit acest intrerupator automat?

Este destinat utilizarii in tablouri electrice pentru aplicatii rezidentiale si comerciale, pe circuite de curent alternativ care necesita protectie pe trei poli.

Ce inseamna caracteristica de declansare C?

Caracteristica C defineste comportamentul de declansare magnetica al intrerupatorului automat. Alegerea ei trebuie facuta in functie de tipul consumatorilor, curentii de pornire si proiectul instalatiei.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere Icn este de 4.5 kA la 230 V si 400 V, conform IEC/EN 60898-1. Este necesara verificarea nivelului de scurtcircuit disponibil in tabloul unde se monteaza.

Ce conductoare se pot conecta?

Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Sectiunea conductorului se stabileste prin proiect, in functie de curentul circuitului si conditiile de instalare.

Poate fi montat direct intr-un spatiu accesibil?

Nu. Gradul de protectie IP20 impune montarea intr-un tablou sau o carcasa adecvata, care sa previna atingerea accidentala a partilor active.
