Descriere

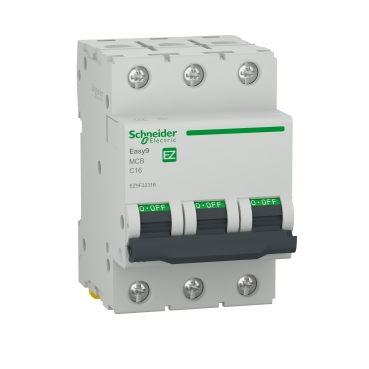

Intrerupatorul automat modular este destinat protectiei circuitelor trifazate de joasa tensiune in tablouri electrice pentru locuinte, spatii comerciale mici si aplicatii similare. Protectia termomagnetica actioneaza la suprasarcina si scurtcircuit, iar maneta frontala permite comanda manuala si indica pozitia de functionare sau declansare. Curba C il recomanda pentru circuite cu consumatori uzuali si curenti moderati la pornire.

Aparatul are 3 poli, toti protejati, curent nominal de 16 A si tensiune nominala de operare de 400 V AC. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC, in conformitate cu IEC/EN 60898-1. Alte caracteristici confirmate includ curba de declansare C, tensiunea nominala de izolatie Ui de 440 V, tensiunea nominala de tinere la impuls Uimp de 4 kV, clasa de limitare energetica 3 si categoria de supratensiune III. Constructia are latimea de 3 module, dimensiuni aproximative de 54 x 82 x 74 mm si grad de protectie IP20.

Montajul se realizeaza rapid pe sina DIN de 35 mm, in interiorul unui tablou electric adecvat. Conectarea se va face cu instalatia scoasa de sub tensiune, respectand schema tabloului, ordinea fazelor, sectiunea conductorilor si cuplul de strangere indicat de producator. Pentru o functionare corecta, intrerupatorul trebuie selectat in functie de curentul circuitului, tipul sarcinii, sectiunea cablului si nivelul de scurtcircuit disponibil la locul instalarii.

Produsul este destinat utilizarii in interiorul unui cofret sau tablou electric, unde protectia ansamblului poate ajunge la IP40. Temperatura ambientala de functionare este intre -25 grade C si 60 grade C, iar temperatura de depozitare intre -40 grade C si 85 grade C. Interventiile, dimensionarea protectiilor si verificarea instalatiei trebuie efectuate de personal calificat, conform normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat tripolar de 16 A?

Este utilizat pentru protectia circuitelor trifazate impotriva suprasarcinii si scurtcircuitului, in tablouri electrice rezidentiale, comerciale mici sau aplicatii similare.

Ce inseamna curba de declansare C?

Curba C este potrivita pentru circuite cu sarcini uzuale si curenti moderati de pornire, cum sunt anumite motoare mici, iluminatul sau circuitele de prize dimensionate corespunzator.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 400 V AC, conform IEC/EN 60898-1.

Cum se monteaza produsul?

Se monteaza pe sina DIN de 35 mm, in interiorul unui tablou electric. Conectarea trebuie realizata numai cu alimentarea oprita si de personal calificat.

Poate fi utilizat direct la exterior?

Nu este destinat montajului expus. Are grad de protectie IP20 si trebuie instalat intr-un cofret sau tablou electric care asigura protectia necesara mediului de utilizare.
