Descriere

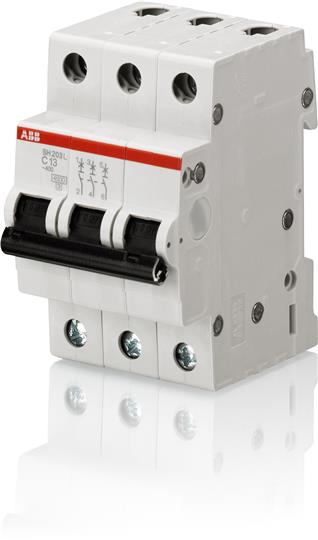

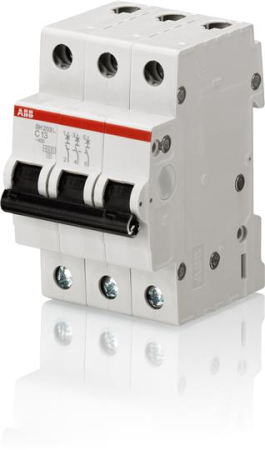

Acest intrerupator automat modular este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Utilizeaza un mecanism termic cu temporizare pentru protectia la suprasarcina si un mecanism electromagnetic pentru declansarea la scurtcircuit. Curba C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati, in aplicatii rezidentiale si tablouri de distributie de joasa tensiune. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))

Echipamentul are 3 poli protejati, curent nominal de 16 A si tensiune operationala nominala de 400 V AC, la frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC, iar clasa de limitare a energiei este 3. Respecta standardul IEC/EN 60898-1, are tensiune nominala de izolatie de 440 V si tensiune nominala de tinere la impuls de 4 kV. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, in orice pozitie de instalare. Aparatul ocupa 3 module, avand dimensiuni de 52.5 x 85 x 69 mm. Conectarea se face prin borne cu surub de tip cage terminal; se pot utiliza conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili cu ferula intre 0.75 si 16 mm2. Cuplul de strangere indicat este de 2 Nm. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))

Gradul de protectie al aparatului este IP20, iar in montaj intr-o carcasa cu capac poate ajunge la IP40. Temperatura admisa pentru functionare este intre -25 si +55 grade C, iar pentru depozitare intre -40 si +70 grade C. Pentru siguranta instalatiei, alegerea curbei de declansare, a sectiunii conductoarelor si a protectiei din amonte trebuie realizate in functie de proiectul electric, iar instalarea trebuie efectuata de personal calificat, cu alimentarea intrerupta. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat tripolar de 16 A?

Este utilizat pentru protectia circuitelor trifazate impotriva suprasarcinii si scurtcircuitului, in limitele parametrilor electrici ai instalatiei. Are trei poli protejati si curent nominal de 16 A. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))

Ce inseamna curba de declansare C?

Curba C defineste comportamentul de declansare magnetica al intrerupatorului automat. Este folosita frecvent pentru circuite cu sarcini uzuale si cu curenti de pornire moderati; selectia corecta trebuie realizata in functie de caracteristicile consumatorilor si ale instalatiei.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC. Aceasta valoare trebuie corelata cu nivelul de curent de scurtcircuit estimat la locul montajului. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))

Cum se monteaza in tabloul electric?

Se monteaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715. Aparatul ocupa 3 module si poate fi instalat in orice pozitie. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))

Ce sectiuni de conductor pot fi conectate?

Sunt admisi conductori rigizi sau multifilari intre 0.75 si 25 mm2 si conductori flexibili cu ferula intre 0.75 si 16 mm2. Pentru borne, cuplul de strangere indicat este de 2 Nm. ([arctechno.net](https://arctechno.net/pdf/2CDS243001R0164.pdf))
