Descriere

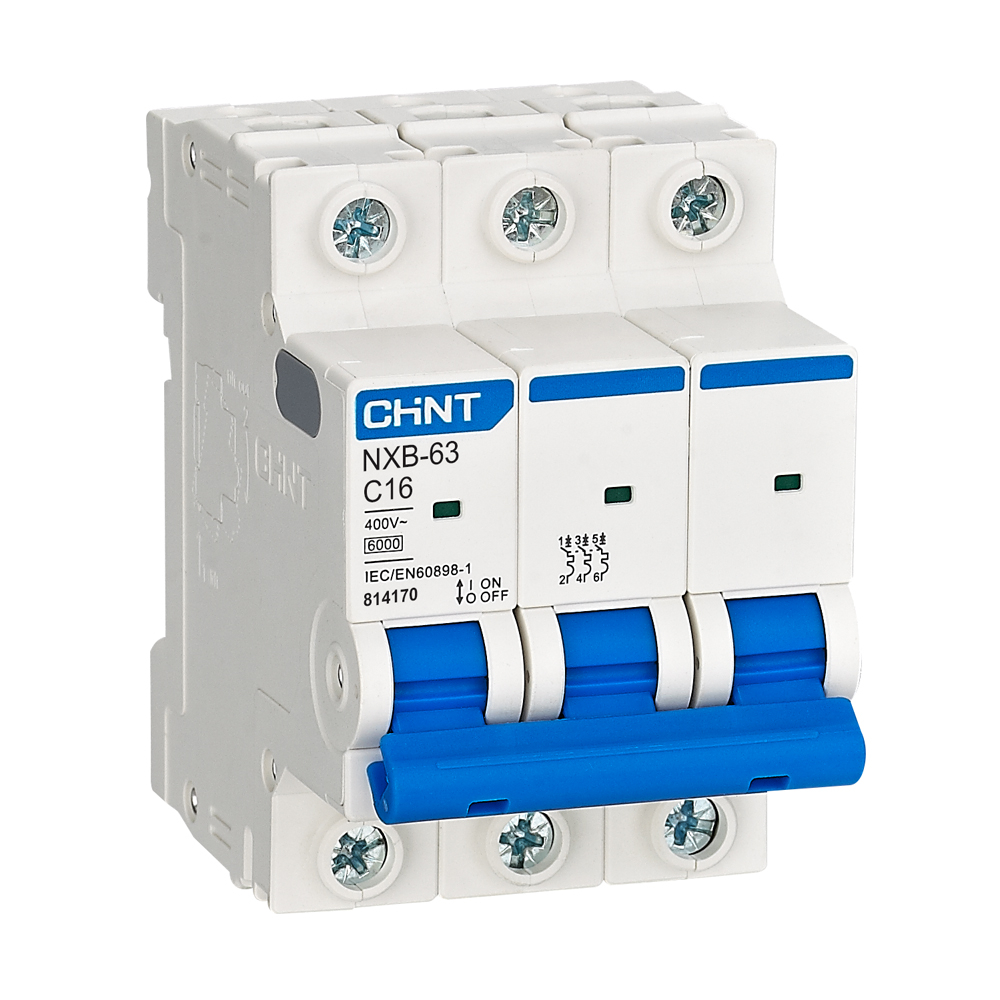

Acest intrerupator automat modular tripolar este destinat protectiei circuitelor electrice de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este potrivit pentru tablouri de distributie din aplicatii rezidentiale, comerciale si industriale usoare, unde este necesara intreruperea simultana a celor trei poli. Poate fi utilizat si ca dispozitiv de separare manuala a circuitului in timpul lucrarilor de verificare sau mentenanta.

Aparatul are curent nominal de 16A, trei poli, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Este proiectat pentru retele AC trifazate de 380/400/415V, la frecventa de 50/60Hz, si este conform cu standardul IEC/EN 60898-1. Curba C asigura declansarea magnetica in domeniul 5-10 x In, fiind recomandata pentru circuite cu sarcini mixte sau moderat inductive, inclusiv echipamente si motoare cu curent de pornire moderat.

Montajul se realizeaza pe sina DIN standard TH35-7.5, in interiorul unui tablou electric adecvat. Conectarea se poate face prin partea superioara sau inferioara, cu conductori de cupru avand sectiuni intre 1 si 25 mm2. Pentru o conexiune electrica sigura, bornele se strang la cuplul indicat de 2,0 Nm. Designul modular permite integrarea ordonata in tablouri si utilizarea, dupa caz, cu accesorii dedicate din aceeasi gama.

Produsul trebuie instalat exclusiv de personal calificat, cu alimentarea deconectata si cu respectarea proiectului electric, a sectiunii conductorilor si a curentului admisibil al circuitului. Gradul de protectie este IP20 la montaj direct si IP40 in interiorul tabloului; utilizarea este recomandata in spatii uscate, fara condens, gaze explozive sau agenti corozivi. Intrerupatorul automat protejeaza la supracurent, dar nu inlocuieste un dispozitiv diferential atunci cand protectia la curenti reziduali este necesara.

Intrebari frecvente

Pentru ce tip de circuit se utilizeaza un intrerupator automat tripolar de 16A?

Este utilizat pentru protectia circuitelor trifazate cu trei conductoare active, dimensionate corespunzator pentru un curent nominal de pana la 16A. Aplicatia exacta se stabileste prin proiectul instalatiei si calculul sarcinii.

Ce inseamna curba C la acest intrerupator automat?

Curba C defineste pragul de declansare magnetica la aproximativ 5-10 ori curentul nominal. Este potrivita pentru sarcini mixte sau moderat inductive, care pot avea curenti de pornire temporari mai mari decat sarcinile pur rezistive.

Cum se monteaza intrerupatorul automat?

Se fixeaza pe sina DIN TH35-7.5, in interiorul unui tablou electric. Conexiunile se realizeaza cu alimentarea oprita, folosind conductori de cupru compatibili si strangand bornele la 2,0 Nm. Montajul trebuie efectuat de un electrician calificat.

Ofera protectie la curenti diferentiali?

Nu. Acesta este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit. Pentru protectia la curenti reziduali este necesar un dispozitiv diferential adecvat, selectat separat pentru instalatie.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere la scurtcircuit este de 6kA. Inainte de alegere, se verifica nivelul de scurtcircuit disponibil in punctul de instalare si cerintele tabloului electric.
