Descriere

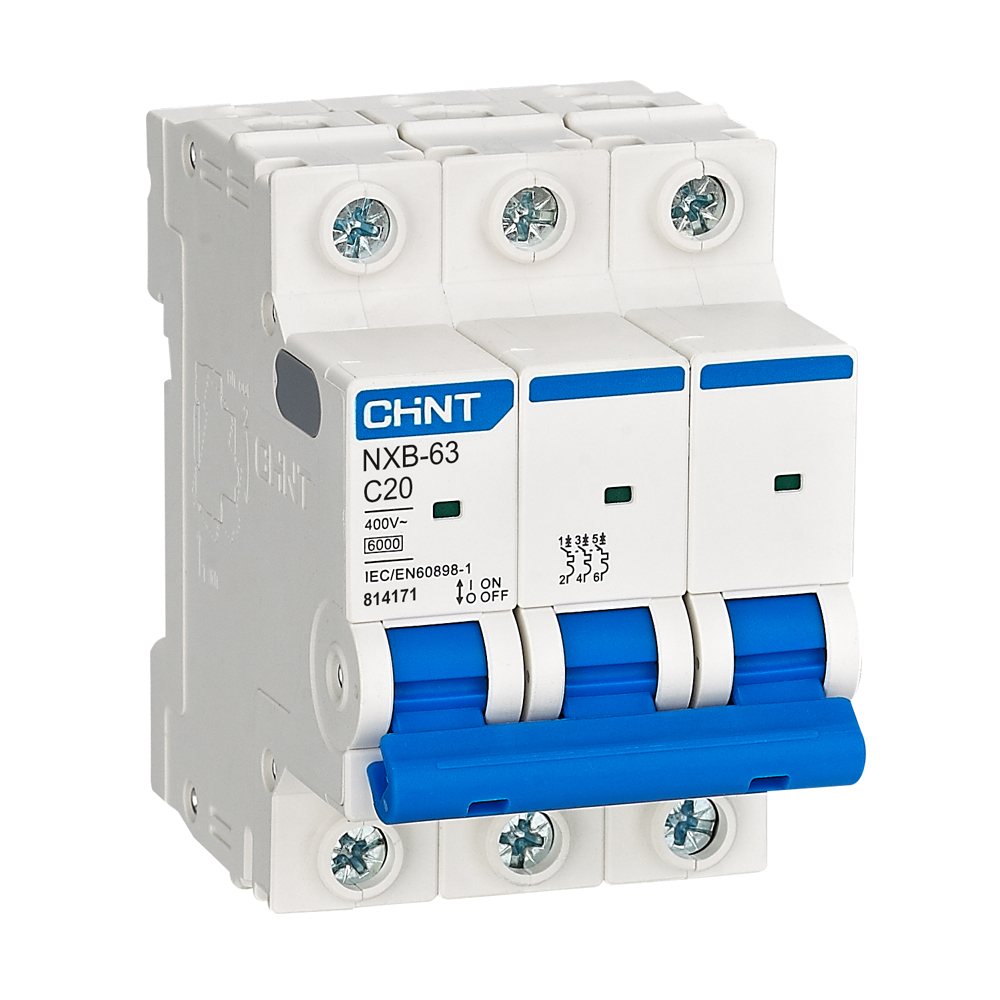

Intrerupatorul automat modular tripolar este destinat protectiei circuitelor trifazate din instalatii rezidentiale, comerciale si tertiare. Combina protectia termica la suprasarcina cu protectia magnetica la scurtcircuit si permite separarea pozitiva a circuitului. Este adecvat pentru tablouri de distributie in care este necesara deconectarea simultana a celor trei faze.

Aparatul are curent nominal de 20A, 3 poli si caracteristica de declansare C. Functioneaza la tensiune nominala de 380V, 400V sau 415V AC, la frecventa de 50Hz. Puterea nominala de rupere la scurtcircuit Icn este de 6kA, iar capacitatea de rupere Ics este de asemenea 6kA. Tensiunea nominala de tinere la impuls este de 4kV. Produsul este conform cu IEC 60898-1 si are marcaj CE. Curba C asigura declansarea magnetica in intervalul 5 pana la 10 x In, fiind potrivita pentru circuite cu curenti de pornire moderati.

Montajul se realizeaza pe sina DIN TH35-7.5, iar varianta cu 3 poli ocupa 3 module, cu latime de 54 mm. Conectarea cablurilor se poate face prin partea superioara sau inferioara. Bornele accepta conductori cu sectiunea intre 1 si 25 mm2, adancimea de introducere a conductorului este de 12.5 mm, iar cuplul standard de strangere este de 2 Nm, cu maximum admis de 2.5 Nm. Pentru un contact electric sigur, conductoarele trebuie pregatite si stranse conform instructiunilor de montaj.

Produsul este proiectat pentru utilizare la temperaturi ambientale intre -5 si +40 grade C, la altitudini de pana la 2000 m. Gradul de protectie este IP20 la montaj direct si IP40 atunci cand este instalat intr-un tablou de distributie corespunzator. Selectarea protectiei trebuie realizata in functie de sectiunea cablului, tipul consumatorilor, curentul de sarcina si nivelul de scurtcircuit disponibil in instalatie. Instalarea, verificarea si punerea sub tensiune trebuie efectuate numai de personal calificat, cu circuitul nealimentat.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat circuitelor trifazate de joasa tensiune, unde este necesara protectia simultana a celor trei faze impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare C?

Curba C defineste pragul declansarii magnetice la aproximativ 5 pana la 10 ori curentul nominal. Este utilizata frecvent pentru circuite cu sarcini generale si consumatori care pot avea curenti de pornire moderati.

Ce putere de rupere are produsul?

Puterea nominala de rupere la scurtcircuit este de 6kA. Nivelul de scurtcircuit din punctul de instalare trebuie verificat de un electrician calificat.

Cum se monteaza?

Se fixeaza pe sina DIN TH35-7.5 in tabloul electric. Conductorii pot fi conectati de sus sau de jos, iar instalarea trebuie efectuata fara tensiune, cu respectarea cuplului de strangere si a sectiunii de cablu admise.

Este potrivit pentru protectie diferentiala?

Nu. Acesta este un intrerupator automat magnetotermic pentru protectie la supracurent. Pentru protectie la curenti diferentiali este necesar un dispozitiv diferential compatibil, ales separat in functie de instalatie.
