Descriere

Intrerupatorul automat modular tripolar este destinat protectiei circuitelor electrice de curent alternativ impotriva supracurentilor. Este o solutie potrivita pentru tablouri electrice din aplicatii rezidentiale si comerciale, unde este necesara protectia simultana a trei poli. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati, selectarea corecta urmand sa fie realizata in functie de caracteristicile instalatiei si ale consumatorilor.

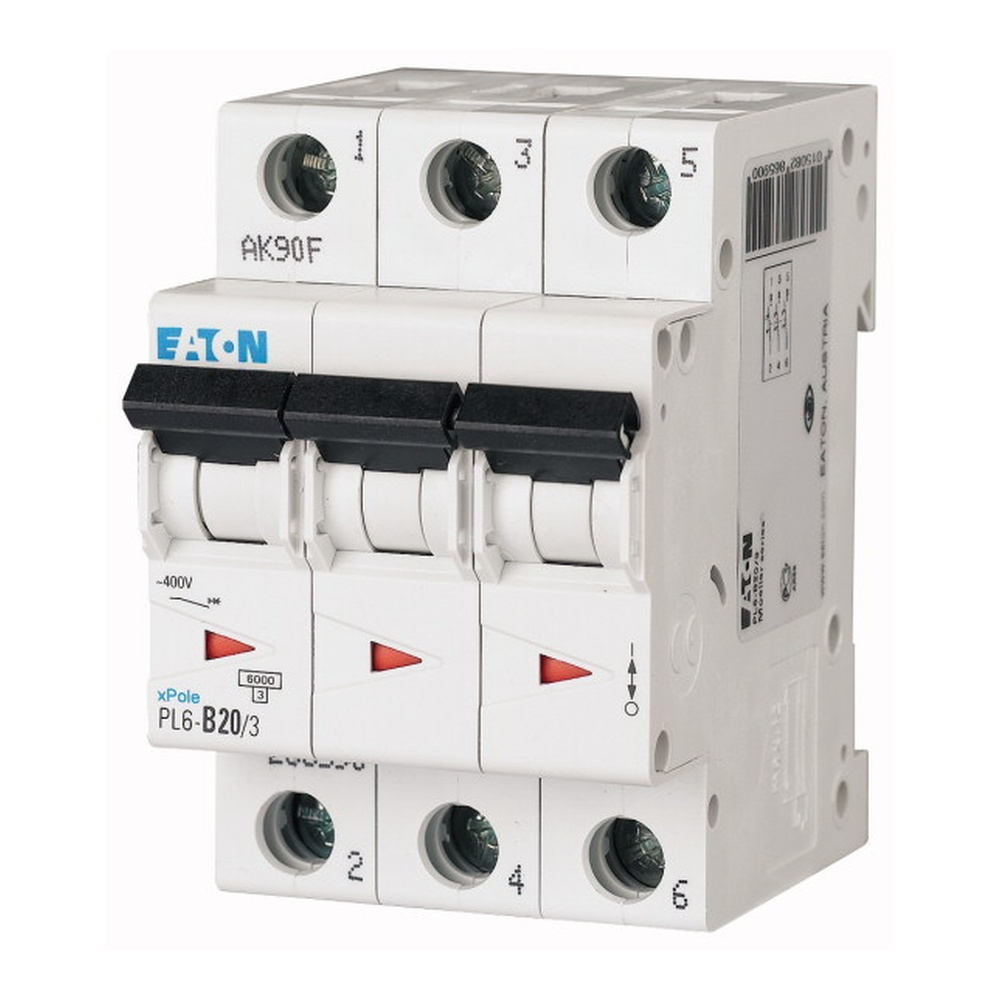

Aparatul are curent nominal de 20 A, trei poli protejati si caracteristica de declansare C. Functioneaza la tensiune AC, cu tensiune operationala maxima de 400 V, tensiune nominala de izolatie de 440 V si tensiune nominala de tinere la impuls de 4 kV. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA, atat la 230 V, cat si la 400 V. Frecventa nominala este de 50 pana la 60 Hz, clasa de limitare a curentului este 3, categoria de supratensiune este III, iar gradul de poluare este 2.

Constructia modulara ocupa 3 module, cu dimensiuni exterioare de aproximativ 53.1 mm latime, 73 mm inaltime si 85 mm adancime. Adancimea de montaj este de 70.5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Echipamentul este prevazut pentru integrarea de accesorii compatibile si are grad de protectie IP20, fiind destinat instalarii in interiorul unui tablou electric adecvat.

Montajul, cablarea si verificarea instalatiei trebuie efectuate numai de personal calificat, cu alimentarea complet deconectata. Curentul nominal al intrerupatorului trebuie corelat cu sectiunea conductorilor, modul de pozare, sarcina circuitului si conditiile de protectie ale tabloului. Temperatura ambientala declarata pentru functionare este intre -25 grade C si 75 grade C; la cresterea temperaturii, capacitatea de transport a curentului se reduce. Pentru siguranta instalatiei, respectati instructiunile de montaj, cerintele tabloului si normele electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor de curent alternativ cu trei poli, utilizate in tablouri electrice rezidentiale si comerciale. Alegerea lui trebuie corelata cu sarcina, cablurile si configuratia instalatiei.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul la declansarea magnetica si este folosita frecvent pentru circuite cu sarcini uzuale sau cu varfuri moderate de curent la pornire. Dimensionarea trebuie verificata de un electrician calificat.

Ce conductoare pot fi conectate?

Bornele accepta conductoare rigide si multifilare cu sectiuni cuprinse intre 1 si 25 mm2. Sectiunea utilizata trebuie aleasa conform curentului circuitului, modului de pozare si normelor aplicabile.

Poate fi montat in orice tablou electric?

Aparatul are constructie modulara de 3 module si grad de protectie IP20. Se monteaza numai intr-un tablou compatibil, protejat corespunzator, iar instalarea trebuie realizata cu alimentarea deconectata de personal calificat.

Care sunt limitele electrice principale?

Curentul nominal este 20 A, tensiunea operationala maxima este 400 V AC, iar capacitatea nominala de rupere este 6 kA conform IEC/EN 60898-1. Tensiunea nominala de izolatie este 440 V, iar tensiunea de tinere la impuls este 4 kV.
