Descriere

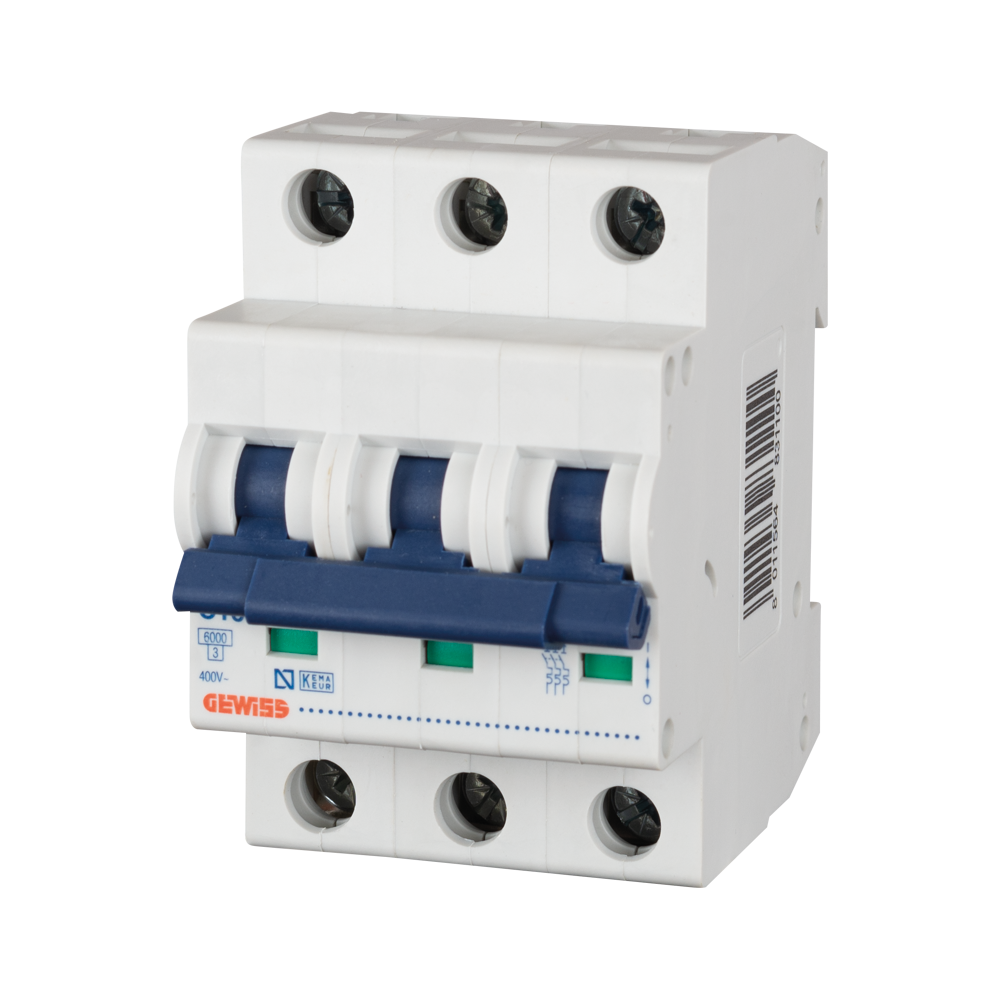

Intrerupatorul automat tripolar este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de instalatii unde este necesara intreruperea simultana a celor trei faze.

Aparatul are 3 poli protejati, curent nominal de 20 A si caracteristica de declansare C. Capacitatea nominala de rupere este de 6 kA, iar tensiunea nominala este de 400 V AC, la frecventa de 50-60 Hz. Echipamentul ocupa 3 module conform EN 50022. Datele tehnice disponibile indica tensiunea de izolatie Ui de 500 V, tensiunea nominala de impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 2.

Se monteaza in tablouri electrice modulare, pe sina DIN compatibila cu standardul EN 50022. Conectarea se realizeaza la bornele aparatului, cu respectarea schemei tabloului si a dimensionarii corecte a conductoarelor. Sectiunea maxima de conectare indicata este de 25 mm2 pentru conductori rigizi sau multifilari. Pentru o exploatare corecta, selectarea protectiei trebuie corelata cu sectiunea cablului, sarcina circuitului si nivelul de scurtcircuit estimat in punctul de instalare.

Produsul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou sau al unei carcase corespunzatoare. Temperatura de functionare indicata este intre -25 grade C si +40 grade C. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat protectiei circuitelor trifazate, unde este necesara protectia si intreruperea simultana pe trei poli impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si cu varfuri moderate de curent la pornire. Alegerea corecta depinde de caracteristicile consumatorilor si ale instalatiei.

Cate module ocupa in tablou?

Aparatul ocupa 3 module pe sina DIN compatibila cu EN 50022.

Poate fi instalat direct fara tablou electric?

Nu. Gradul de protectie IP20 indica utilizarea in interiorul unui tablou electric sau al unei carcase adecvate, montajul fiind realizat de personal calificat.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 6 kA. Este necesar ca aceasta valoare sa fie adecvata nivelului de scurtcircuit disponibil la locul instalarii.
