Descriere

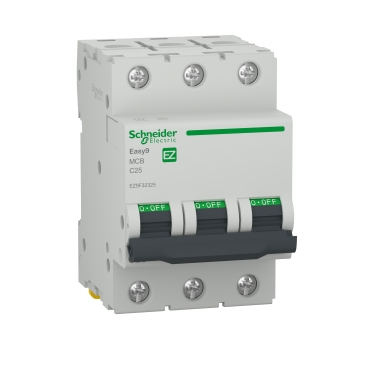

Acest intrerupator automat modular din gama Easy9 este destinat protectiei circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Configuratia tripolara permite intreruperea simultana a celor trei poli protejati, fiind potrivita pentru circuite trifazate din tablouri electrice rezidentiale si aplicatii de distributie de joasa tensiune. Produsul este adecvat si pentru izolatie, conform standardului SR EN 60898-1.

Are curent nominal de 25 A, curba de declansare C si declansator termo-magnetic. Capacitatea nominala de rupere este de 4500 A Icn la 400 V c.a., 50 Hz, precum si la 230 V c.a., 50 Hz, conform SR EN 60898-1. Tensiunea nominala de functionare este de 400 V c.a., 50 Hz, iar limita de declansare magnetica este de 5 pana la 10 x In. Tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza prin clipsare pe sina DIN. Aparatul ocupa 6 module de 9 mm si are dimensiunile de 82 mm inaltime, 54 mm latime si 74 mm adancime. Bornele tip tunel, accesibile sus sau jos, accepta conductori rigizi de 1 pana la 25 mm2 sau conductori flexibili de 1 pana la 16 mm2; cuplul de strangere indicat este de 2 N m. Indicatorul de pozitie al contactelor permite verificarea vizuala a starii de comutare.

Intrerupatorul are grad de protectie IP20 in utilizare directa si IP40 atunci cand este instalat intr-o carcasa modulara corespunzatoare. Temperatura ambientala de functionare este intre -25 si 60 grade C, iar temperatura de depozitare intre -40 si 85 grade C. Nu include protectie diferentiala la curent rezidual, astfel ca protectia persoanelor la electrocutare trebuie asigurata separat, atunci cand proiectul instalatiei o impune. Alegerea calibrului, verificarea curentului de scurtcircuit disponibil si instalarea trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat tripolar de 25 A?

Este utilizat pentru protectia circuitelor trifazate de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Cei trei poli protejati sunt intrerupti simultan la actionare sau la declansare.

Ce inseamna curba de declansare C?

Curba C indica o declansare magnetica la aproximativ 5 pana la 10 ori curentul nominal. Este utilizata frecvent pentru circuite cu curenti de pornire moderati, atunci cand aceasta caracteristica este stabilita prin proiectul instalatiei.

Se monteaza pe sina DIN?

Da. Aparatul este clipsabil pe sina DIN si ocupa 6 module de 9 mm, echivalentul unei latimi de 54 mm.

Ofera protectie diferentiala?

Nu. Acesta este un intrerupator automat pentru protectie la suprasarcina si scurtcircuit; nu include protectie la curent rezidual. Pentru protectia diferentiala se utilizeaza un dispozitiv dedicat, ales conform configuratiei instalatiei.

Ce conductori pot fi conectati la borne?

Bornele tip tunel permit conectarea conductorilor rigizi cu sectiunea intre 1 si 25 mm2 sau a conductorilor flexibili cu sectiunea intre 1 si 16 mm2, cu respectarea cuplului de strangere de 2 N m.
