Descriere

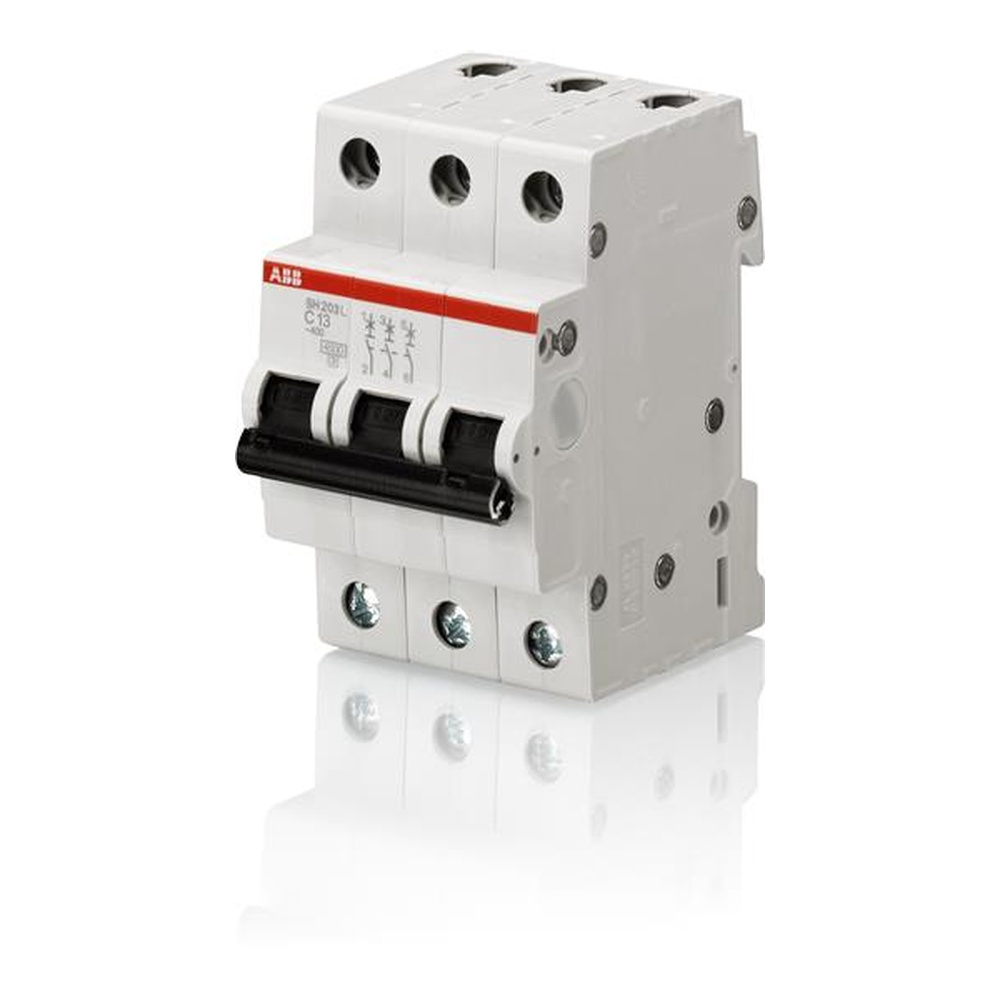

Acest intrerupator automat miniatural tripolar este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Utilizeaza declansare termica temporizata pentru suprasarcina si declansare electromecanica pentru scurtcircuit, avand caracteristica C, potrivita pentru circuite cu curenti de pornire moderati. Este conceput pentru utilizare in instalatii electrice rezidentiale si tablouri modulare.

Aparatul are 3 poli protejati, curent nominal de 25 A, tensiune operationala nominala de 400 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC, iar clasa de limitare a energiei este 3. Respecta standardul IEC/EN 60898-1, are categorie de supratensiune III, grad de poluare 2 si tensiune nominala de tinere la impuls de 4 kV.

Montajul se realizeaza in tablouri electrice modulare, cu dimensiune de instalare conform DIN 43880. Aparatul are latime de 52.5 mm, inaltime de 85 mm si adancime de 69 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 0.75 si 25 mm2, respectiv conductoare flexibile cu ferula intre 0.75 si 16 mm2. Pozitia contactelor este indicata clar ON/OFF pentru identificarea starii de functionare.

Pentru siguranta, instalarea, dimensionarea protectiei si verificarea compatibilitatii cu circuitul trebuie realizate de personal calificat. Gradul de protectie este IP20, ceea ce impune montarea intr-un tablou sau intr-o carcasa adecvata, care previne atingerea partilor active. Temperatura ambianta de functionare este intre -25 si +55 grade C, iar temperatura de depozitare este intre -40 si +70 grade C.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intrerupator automat?

Este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in special in tablouri electrice pentru aplicatii rezidentiale.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati, precum anumite motoare de putere mica, echipamente sau circuite de alimentare.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4.5 kA la 230/400 V AC.

Ce sectiuni de conductoare pot fi conectate?

Bornele accepta conductoare rigide sau multifilare intre 0.75 si 25 mm2, iar conductoare flexibile cu ferula intre 0.75 si 16 mm2.

Poate fi montat direct intr-un tablou electric?

Da, este un aparat modular destinat montajului in tablouri electrice. Instalarea trebuie efectuata de personal calificat, cu respectarea normelor aplicabile si a dimensionarii corecte a circuitului.
