Descriere

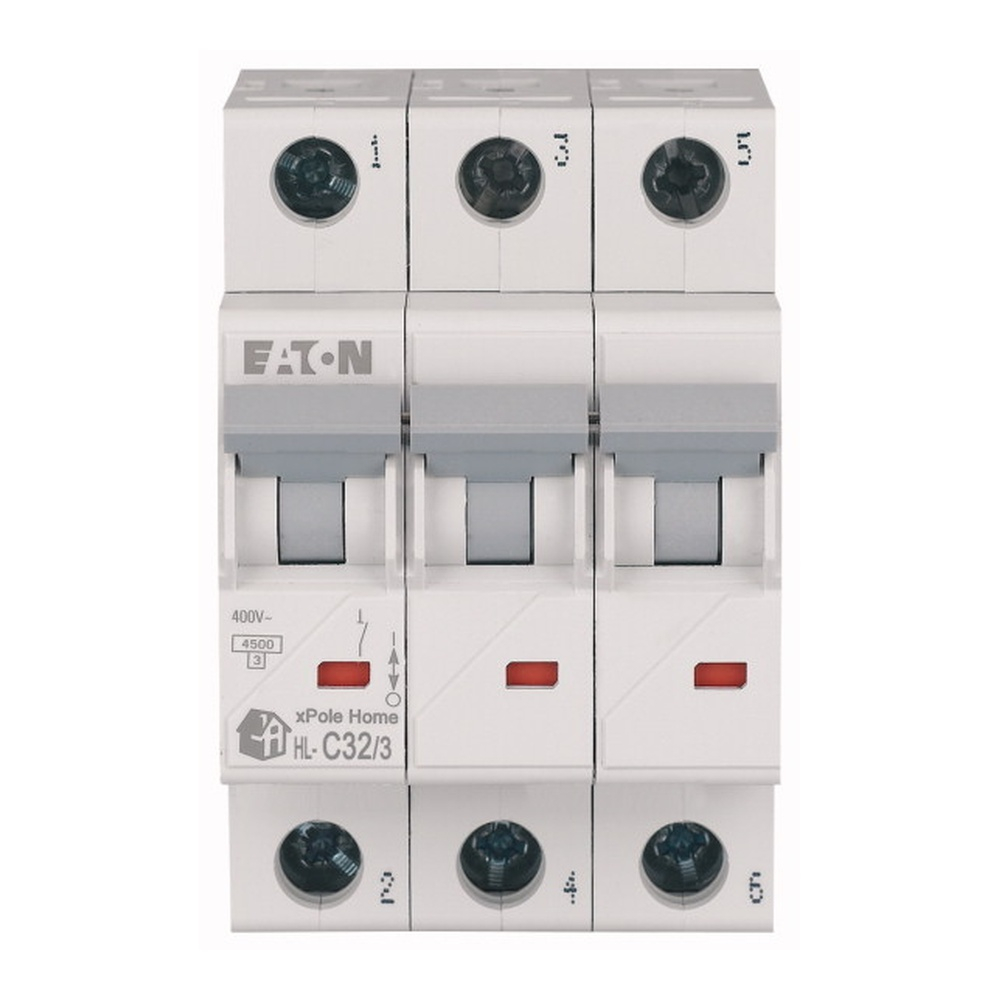

Acest mini-intrerupator automat tripolar este destinat protectiei circuitelor de curent alternativ din tablouri electrice rezidentiale si comerciale. Cei 3 poli protejati permit intreruperea simultana a conductoarelor de faza ale unui circuit trifazat, iar caracteristica de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, in functie de proiectarea instalatiei si de consumatorii alimentati.

Aparatul are curent nominal de 32 A, caracteristica de declansare C si capacitate nominala de rupere Icn de 4.5 kA conform IEC/EN 60898-1. Functioneaza in curent alternativ la frecventa de 50-60 Hz, cu tensiune operationala nominala maxima de 230 V, tensiune de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV. Capacitatea de rupere de 4.5 kA este declarata conform EN 60898 la 230 V si 400 V. Aparatul este incadrat in clasa 3 de limitare a curentului, categoria de supratensiune III si gradul de poluare 3.

Constructia modulara ocupa 3 module, cu latime de 53.1 mm, adancime de 85 mm, inaltime de 73 mm si adancime de incorporare de 44 mm. Conectarea accepta conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Produsul este adecvat pentru instalare incastrata in ansamblul de distributie si permite utilizarea de echipamente auxiliare compatibile. Nu este prevazut pentru comutarea simultana a conductorului neutru.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-un tablou sau o carcasa care asigura protectia necesara impotriva atingerii si conditiilor de mediu ale instalatiei. Temperatura ambientala de functionare este intre -25 grade C si 75 grade C; peste temperatura de referinta, capacitatea de transport a curentului se reduce liniar cu 0.5% pentru fiecare crestere de 1 grad C. Dimensionarea protectiei, sectiunii conductoarelor, selectivitatea si verificarea curentului de scurtcircuit trebuie realizate de personal calificat, conform proiectului si reglementarilor aplicabile.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor de curent alternativ din tablouri electrice rezidentiale si comerciale, inclusiv pentru circuite cu trei faze care necesita protectie pe 3 poli.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea corecta se face in functie de tipul consumatorilor, sectiunea cablurilor si proiectul instalatiei.

Ce sectiune de conductor poate fi conectata?

Bornele accepta conductoare rigide sau multifilare cu sectiuni intre 1 si 25 mm2.

Are protectie pentru montaj direct accesibil?

Gradul de protectie este IP20. Aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, astfel incat sa fie asigurata protectia la atingere si respectarea conditiilor de exploatare.

Poate comuta si conductorul neutru?

Nu. Aparatul are 3 poli protejati si nu este prevazut pentru comutarea simultana a conductorului neutru.
