Descriere

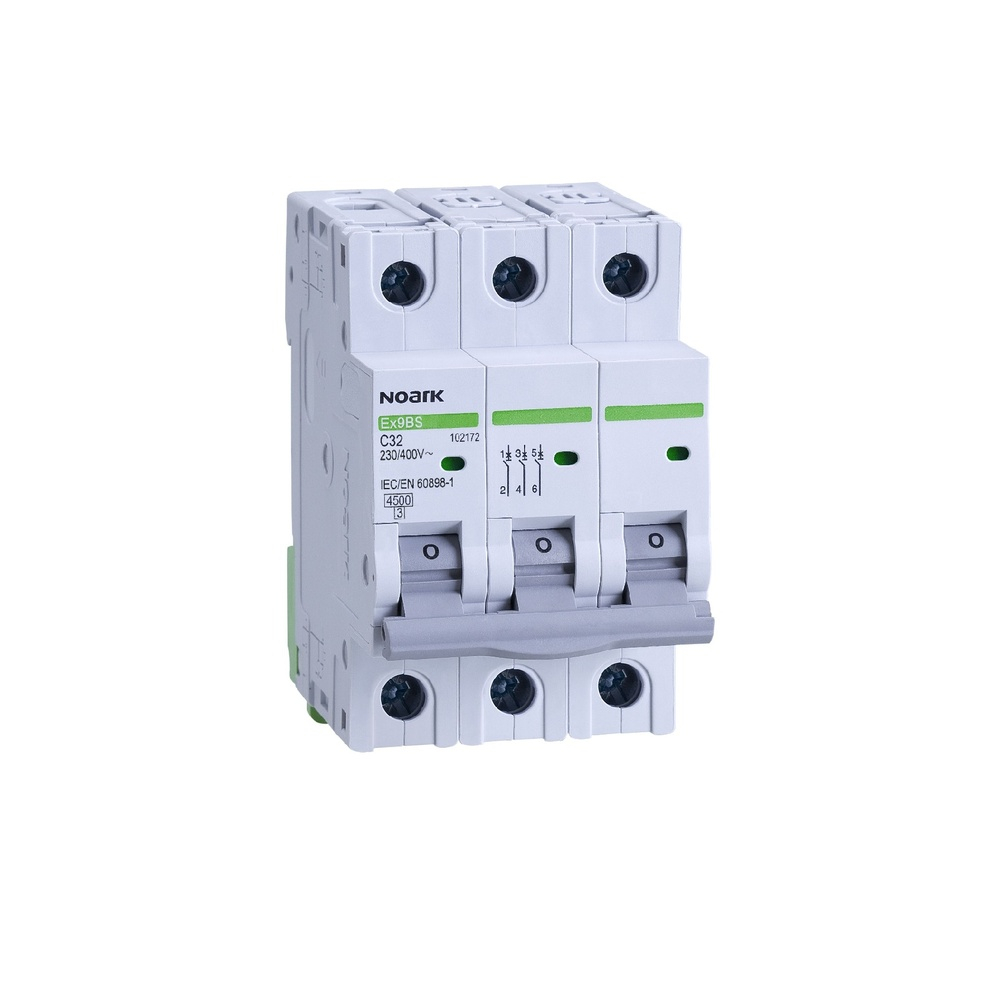

Acest intrerupator automat modular este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Echiparea cu trei poli permite deconectarea simultana a celor trei faze, fiind potrivita pentru circuite de distributie, alimentari trifazate si consumatori pentru care este necesara protectie pe fiecare faza. Curba C il recomanda pentru circuite cu curenti de pornire moderati, intalnite frecvent la sarcini generale si echipamente electrice.

Aparatul are curent nominal de 32 A, trei poli si caracteristica de declansare C. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA, iar tensiunea nominala de functionare este de 230/400 V AC, la frecventa de 50/60 Hz. Este realizat conform IEC/EN 60898-1, are clasa de limitare a curentului 3, tensiune nominala de tinere la impuls de 4 kV si tensiune nominala de izolatie de 690 V AC. Pentru configuratia tripolara, latimea este de 3 module, respectiv 54 mm.

Montajul se realizeaza rapid pe sina DIN de 35 mm, in tablouri electrice compatibile. Alimentarea poate fi efectuata de sus sau de jos, ceea ce faciliteaza organizarea conductoarelor in functie de configuratia tabloului. Aparatul accepta utilizarea accesoriilor dedicate pentru semnalizare, contact auxiliar sau comanda la distanta; pot fi montate pana la trei module de contacte auxiliare si/sau de semnalizare si pana la doua module de bobine, in configuratii compatibile.

Instalarea, dimensionarea protectiei si alegerea sectiunii conductoarelor trebuie realizate de personal calificat, dupa evaluarea curentului de sarcina si a curentului de scurtcircuit disponibil in instalatie. Produsul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou electric corespunzator. Inainte de interventii, circuitul trebuie scos de sub tensiune, iar bornele trebuie stranse conform instructiunilor tehnice ale producatorului.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat tripolar de 32 A?

Este utilizat pentru protectia la suprasarcina si scurtcircuit a circuitelor trifazate, inclusiv circuite de distributie si alimentari ale unor consumatori trifazati, atunci cand dimensionarea instalatiei permite utilizarea unui curent nominal de 32 A.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare folosita frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei trebuie facuta in functie de tipul consumatorilor si de conditiile reale ale instalatiei.

Pe ce tip de sina se monteaza?

Se monteaza prin prindere rapida pe sina DIN standard de 35 mm si ocupa 3 module in tabloul electric.

Poate fi echipat cu accesorii?

Da. Poate fi utilizat cu accesorii compatibile pentru contact auxiliar, semnalizare declansare si bobine de comanda. Se pot utiliza pana la trei module de contacte si pana la doua module de bobine, in limitele configuratiei admise.

Este potrivit pentru montaj direct la vedere?

Gradul de protectie IP20 impune montarea intr-un tablou electric sau intr-o carcasa adecvata, care sa protejeze impotriva atingerii accidentale a partilor sub tensiune.
