Descriere

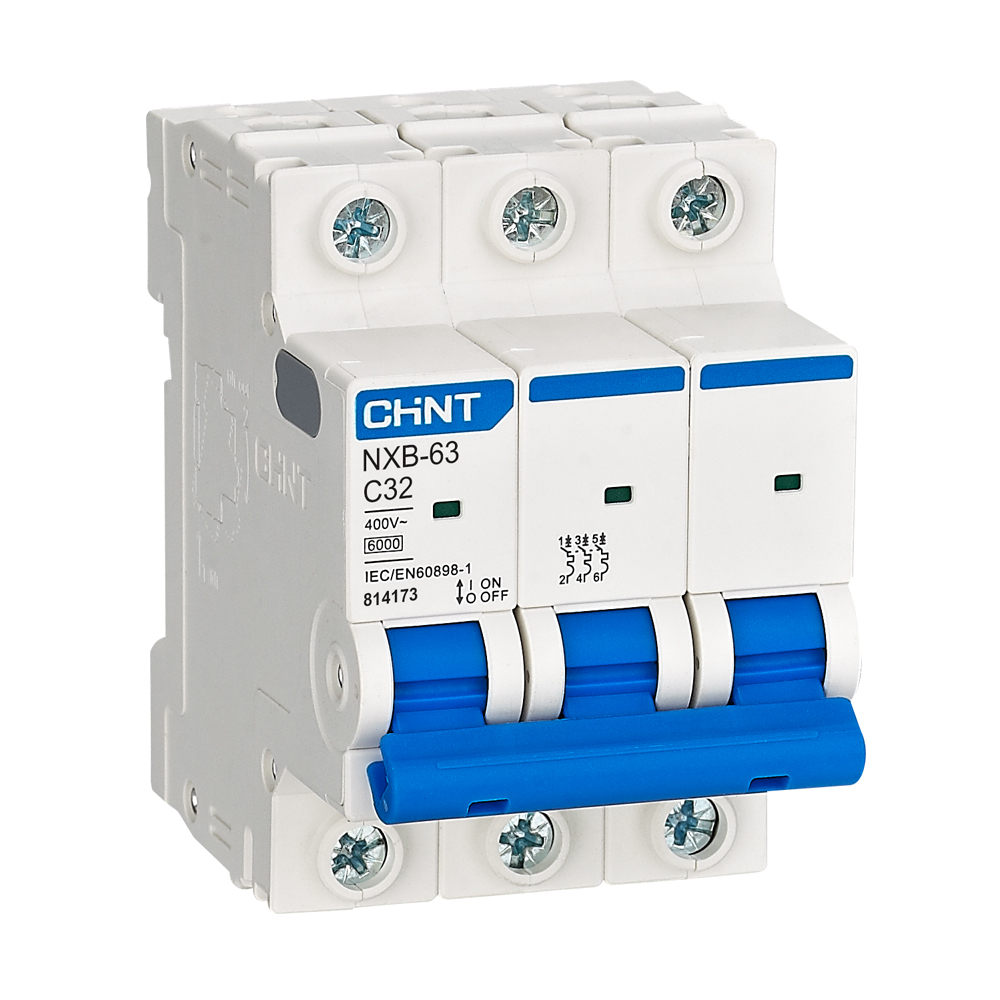

Acest intrerupator automat miniatural cu 3 poli este destinat protectiei circuitelor trifazate de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Este o solutie potrivita pentru tablouri de distributie din aplicatii rezidentiale, comerciale si industriale usoare, unde este necesara intreruperea simultana a celor trei faze. Aparatul poate fi utilizat si ca element de separare manuala a circuitului in timpul operatiunilor de service, dupa oprirea si securizarea corespunzatoare a instalatiei.

Curentul nominal este de 32A, iar caracteristica de declansare este curba C, cu declansare magnetica la 5-10 ori curentul nominal. Capacitatea nominala de rupere la scurtcircuit este de 6kA, iar tensiunea nominala de utilizare pentru varianta tripolara este de 380V, 400V sau 415V AC, la 50/60Hz. Produsul este conform cu IEC/EN 60898-1, are tensiune nominala de izolatie de 500V si tensiune de tinere la impuls de 4kV. Durata de viata mecanica declarata este de 20000 de manevre, iar durata de viata electrica este de 10000 de manevre.

Montajul se realizeaza pe sina DIN TH35-7.5 de 35 mm, in interiorul unui tablou electric. Conectarea poate fi efectuata prin partea superioara sau inferioara, folosind conductoare din cupru cu sectiunea intre 1 si 25 mm2. Adancimea de introducere a conductorului este de 12,5 mm, iar cuplul standard de strangere pentru borne este de 2 Nm. Pentru un circuit de 32A, sectiunea conductorului si configuratia protectiilor se stabilesc de un electrician autorizat, in functie de sarcina, lungimea traseului, metoda de instalare si conditiile reale de functionare.

Gradul de protectie este IP20 pentru montaj direct si IP40 dupa instalarea in tabloul de distributie adecvat. Aparatul este proiectat pentru temperaturi ambientale de functionare intre -35 si +70 grade C, la altitudini de pana la 2000 m. Curba C este utilizata frecvent pentru circuite cu sarcini mixte sau moderat inductive, insa alegerea protectiei trebuie corelata cu caracteristicile consumatorilor si cu nivelul de scurtcircuit disponibil. Acest produs protejeaza la supracurent si scurtcircuit; pentru protectia la curent rezidual este necesar un dispozitiv dedicat, selectat separat.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat tripolar de 32A?

Este utilizat pentru protectia circuitelor trifazate impotriva suprasarcinii si scurtcircuitului, prin intreruperea simultana a celor trei poli.

Ce inseamna curba C la acest intrerupator automat?

Curba C are declansare magnetica la 5-10 ori curentul nominal si este adecvata, in functie de proiectarea instalatiei, pentru sarcini mixte sau moderat inductive.

Care este tensiunea de utilizare pentru varianta cu 3 poli?

Varianta tripolara este destinata circuitelor de 380V, 400V sau 415V AC, la frecventa de 50/60Hz.

Cum se monteaza produsul?

Se fixeaza pe sina DIN TH35-7.5 de 35 mm in interiorul unui tablou electric. Alimentarea si plecarea pot fi conectate prin partea superioara sau inferioara, cu respectarea schemei instalatiei.

Asigura protectie diferentiala?

Nu. Acest tip de aparat ofera protectie la suprasarcina si scurtcircuit. Protectia la curent rezidual necesita un intrerupator diferential sau un dispozitiv combinat corespunzator.
