Descriere

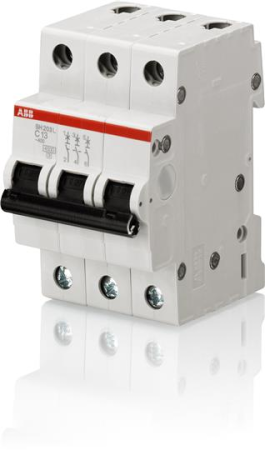

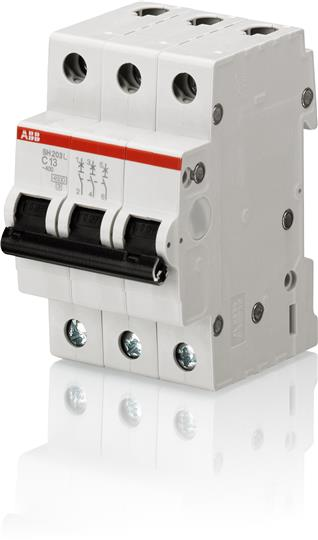

Acest intrerupator automat miniatural este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Cele trei poli sunt protejati, iar aparatul utilizeaza declansare termica intarziata pentru suprasarcina si declansare electromagnetica pentru scurtcircuit. Curba C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati, utilizate in tablouri electrice rezidentiale si aplicatii similare.

Curentul nominal este de 40 A, cu trei poli si caracteristica de declansare C. Tensiunea nominala de utilizare este de 400 V AC, iar frecventa nominala este de 50/60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4.5 kA la 230/400 V AC, iar clasa de limitare a energiei este 3. Aparatul respecta standardul IEC/EN 60898-1, destinat intrerupatoarelor automate pentru instalatii rezidentiale si similare.

Montajul se realizeaza in tablouri modulare, pe sina DIN. Ocupa trei module, cu latime de 52.5 mm, inaltime de 85 mm si adancime de 69 mm. Conectarea se face prin borne cu surub si clema de cablu; bornele accepta conductori rigizi sau multifilari intre 0.75 si 25 mm2, respectiv conductori flexibili intre 0.75 si 16 mm2. Cuplul de strangere indicat pentru borne este de 2 Nm.

Gradul de protectie al aparatului este IP20, iar in interiorul unui tablou prevazut cu capac poate ajunge la IP40. Maneta izolanta este prevazuta cu marcaje I/O si poate fi sigilata, iar indicatorul de pozitie arata starea ON/OFF. Pentru functionare sigura, dimensionarea protectiei, alegerea sectiunii conductoarelor, conectarea si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea intrerupta inainte de interventie.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este potrivit pentru protectia circuitelor trifazate din tablouri electrice rezidentiale si aplicatii similare, unde este necesara protectie la suprasarcina si scurtcircuit.

Ce inseamna curba de declansare C?

Curba C este utilizata in mod frecvent pentru circuite cu sarcini generale si consumatori care pot avea curenti de pornire moderati. Alegerea corecta se face conform calculului instalatiei si tipului de consumator.

Ce conductori pot fi conectati la borne?

Bornele cu surub accepta conductori rigizi sau multifilari de la 0.75 la 25 mm2 si conductori flexibili de la 0.75 la 16 mm2. Conectarea trebuie efectuata cu respectarea cuplului de strangere de 2 Nm.

Poate fi montat direct intr-un mediu expus?

Aparatul are grad de protectie IP20 si trebuie montat intr-un tablou sau o carcasa adecvata. Cu capac de protectie in tablou, gradul de protectie poate fi IP40.

Cate module ocupa in tabloul electric?

Ocupa trei module pe sina DIN si are o latime de 52.5 mm.
