Descriere

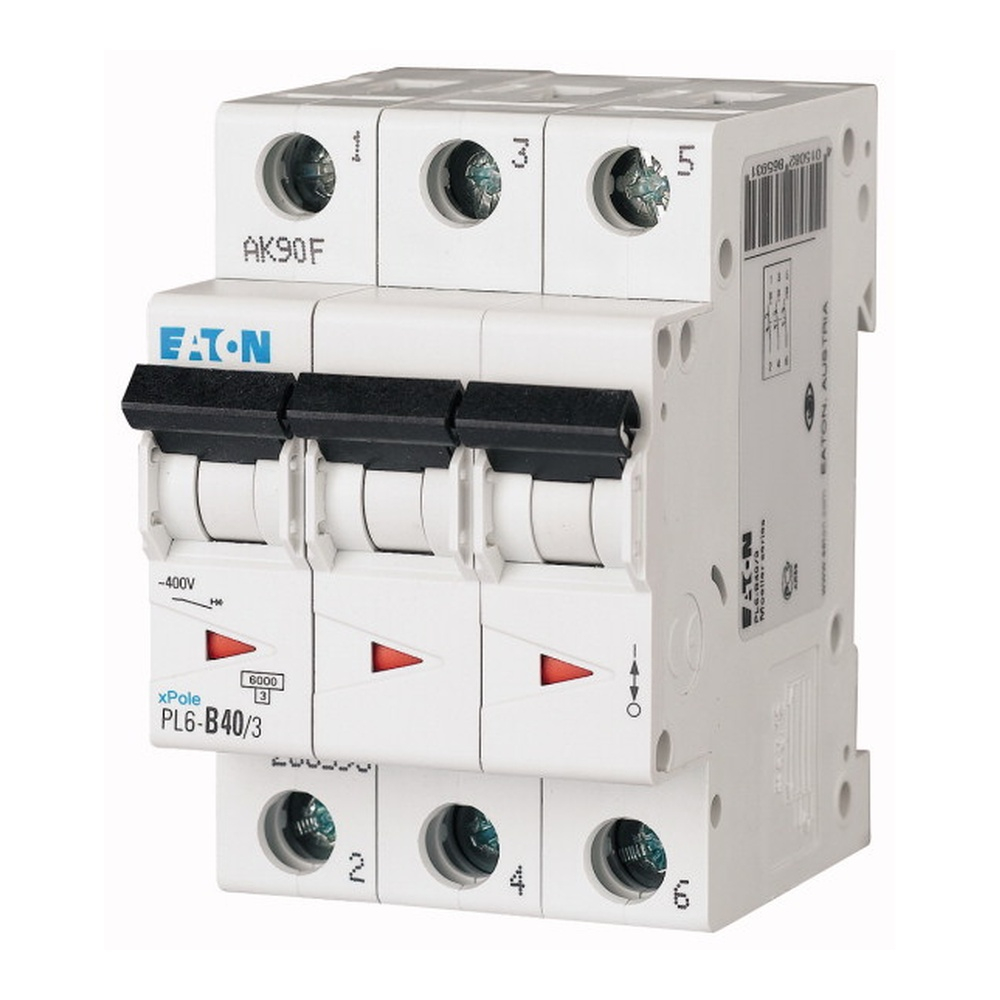

Acest intrerupator automat miniatural tripolar este destinat protectiei la suprasarcina si scurtcircuit a circuitelor de curent alternativ. Este o alegere potrivita pentru tablouri electrice din aplicatii rezidentiale si comerciale, unde este necesara protectia simultana a trei conductoare de faza. Curba de declansare C il recomanda pentru circuite cu curenti de pornire moderati, in functie de calculul instalatiei si de caracteristicile consumatorilor alimentati.

Aparatul are curent nominal de 40 A, trei poli protejati si functioneaza la tensiune AC de pana la 400 V, cu frecventa de 50-60 Hz. Capacitatea nominala de rupere este de 6 kA conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V. Alte date confirmate includ tensiunea nominala de izolatie Ui de 440 V, tensiunea nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 2. Produsul este conform RoHS.

Pentru montaj, intrerupatorul ocupa 3 module in tablou, are adancime de incorporare de 70.5 mm si dimensiuni exterioare de aproximativ 85 x 53.1 x 73 mm. Bornele accepta conductoare rigide sau multifilare cu sectiunea cuprinsa intre 1 si 25 mm2. Aparatul poate fi echipat cu accesorii compatibile, iar alegerea acestora trebuie realizata in functie de configuratia tabloului si de schema electrica.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara pentru mediul de utilizare. Temperatura ambianta de functionare este intre -25 si 75 grade C; cresterea temperaturii poate reduce capacitatea de transport a curentului. Dimensionarea protectiei, alegerea sectiunii conductoarelor, verificarea curentului de scurtcircuit disponibil si strangerea bornelor trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate de curent alternativ impotriva suprasarcinii si scurtcircuitului. Poate fi utilizat in tablouri rezidentiale si comerciale, atunci cand parametrii circuitului sunt compatibili cu valorile nominale ale aparatului.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite cu curenti de pornire moderati. Alegerea curbei trebuie facuta tinand cont de tipul consumatorilor, curentii de pornire, sectiunea conductoarelor si proiectul electric.

Care sunt principalele date electrice?

Aparatul are 3 poli protejati, curent nominal de 40 A, tensiune de lucru de pana la 400 V AC, frecventa de 50-60 Hz si capacitate nominala de rupere de 6 kA conform IEC/EN 60898-1.

Ce conductoare se pot conecta la borne?

Bornele permit conectarea conductoarelor rigide si multifilare cu sectiuni intre 1 si 25 mm2. Sectiunea corecta se stabileste prin proiect, in functie de curentul circuitului, metoda de instalare si conditiile termice.

Poate fi montat fara carcasa sau tablou?

Nu este recomandat. Gradul de protectie IP20 impune instalarea intr-un tablou sau intr-o carcasa adecvata, care sa asigure protectia fata de contactul accidental si conditiile mediului de exploatare.
