Descriere

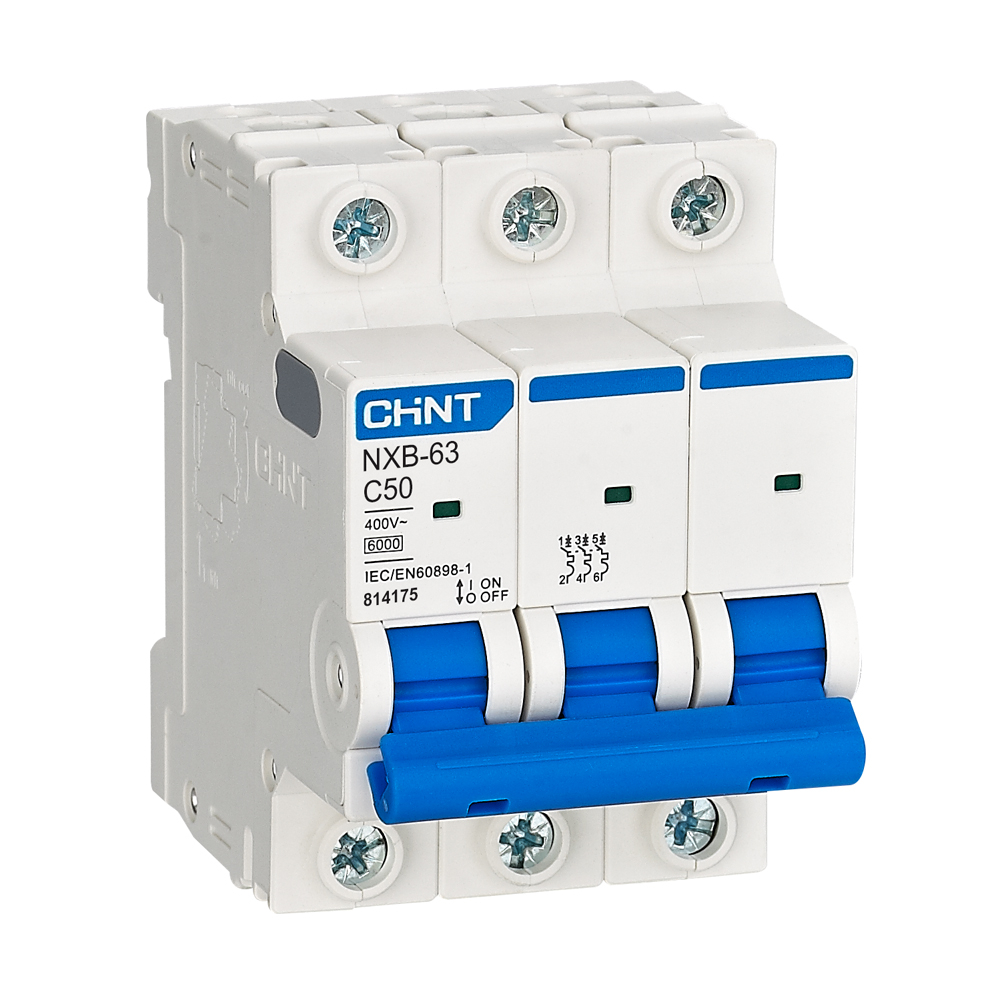

Acest intrerupator automat modular este destinat protectiei circuitelor trifazate de joasa tensiune impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 3 poli permite intreruperea simultana a celor trei faze, fiind adecvata pentru tablouri de distributie rezidentiale, comerciale si aplicatii industriale usoare. Curba de declansare C este potrivita pentru circuite cu sarcini mixte sau moderat inductive, unde pot aparea curenti de pornire temporari.

Are curent nominal de 50A, trei poli si tensiune nominala de utilizare de pana la 400V AC pentru configuratia tripolara, la frecventa de 50/60Hz. Capacitatea nominala de rupere la scurtcircuit este de 6kA, iar aparatul respecta standardul IEC/EN 60898-1. Caracteristicile seriei includ tensiune de izolatie Ui de 500V, tensiune nominala de impuls Uimp de 4kV, clasa de limitare 3 si grad de protectie IP20. Constructia ocupa 3 module DIN, cu dimensiuni de aproximativ 81 x 54 x 77,8 mm.

Montajul se realizeaza in interiorul tablourilor electrice, pe sina DIN de 35 mm. Conectarea poate fi efectuata din partea superioara sau inferioara, in functie de configuratia tabloului. Pentru un curent nominal de 50A sunt recomandati conductori de cupru cu sectiunea de 10 pana la 16 mm2, iar strangerea bornelor trebuie efectuata la cuplul recomandat de 2,0 Nm pentru a obtine un contact electric sigur.

Instalarea, dimensionarea cablurilor si alegerea protectiei trebuie realizate de personal calificat, dupa oprirea si verificarea absentei tensiunii. Aparatul trebuie utilizat in tablouri corespunzatoare, in medii uscate, fara condens, gaze explozive sau agenti corozivi. Curentul nominal si curba C se aleg in functie de circuitul protejat, puterea consumatorilor, sectiunea conductoarelor si nivelul de scurtcircuit disponibil la locul instalarii.

Intrebari frecvente

Pentru ce este utilizat acest intrerupator automat tripolar de 50A?

Este utilizat pentru protectia circuitelor trifazate de joasa tensiune la suprasarcina si scurtcircuit, in tablouri electrice rezidentiale, comerciale sau industriale usoare.

Ce inseamna curba de declansare C?

Curba C este potrivita pentru circuite cu sarcini mixte sau moderat inductive, care pot genera curenti temporari de pornire, precum anumite motoare sau echipamente electrice.

Care este capacitatea de rupere la scurtcircuit?

Capacitatea nominala de rupere este de 6kA, conform standardului IEC/EN 60898-1.

Cum se monteaza intrerupatorul automat?

Se monteaza pe sina DIN de 35 mm, in interiorul unui tablou electric. Conectarea si punerea in functiune trebuie realizate numai de un electrician calificat, cu alimentarea oprita.

Ce sectiune de conductor este recomandata pentru 50A?

Pentru aceasta valoare de curent, recomandarile seriei indica utilizarea conductorilor de cupru cu sectiunea intre 10 si 16 mm2. Sectiunea finala se stabileste prin proiectare, in functie de instalatie si conditiile de pozare.
