Descriere

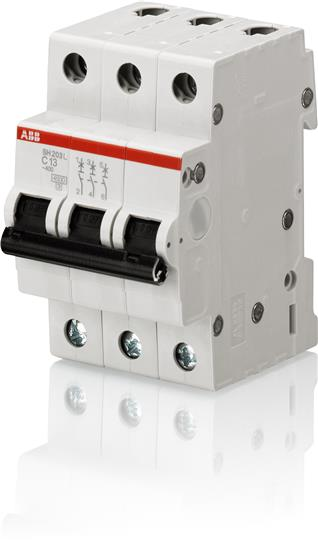

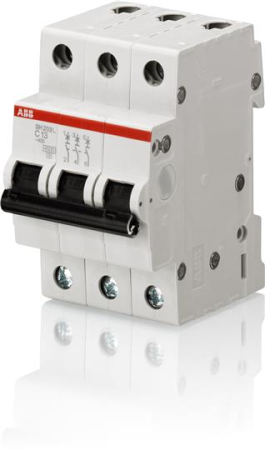

Acest intrerupator automat modular tripolar este destinat protectiei circuitelor electrice trifazate impotriva suprasarcinilor si scurtcircuitelor. Protejeaza simultan toate cele 3 faze si este potrivit pentru tablouri electrice de distributie din aplicatii rezidentiale, comerciale sau tehnice, atunci cand parametrii circuitului necesita un curent nominal de 63A si caracteristica de declansare C.

Echipamentul are 3 poli protejati, curent nominal de 63A si caracteristica de declansare C. Functioneaza in curent alternativ, la tensiune operationala nominala de 400 V AC conform IEC/EN 60898-1, cu tensiune operationala admisa intre 12 si 440 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA la 400 V AC, iar clasa de limitare a energiei este 3. Tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de tinere la impuls este de 4 kV.

Montajul se realizeaza pe sina DIN TH35-7.5 sau TH35-15, conform IEC 60715, in orice pozitie. Aparatul ocupa 3 module, are latime de 52.5 mm, inaltime de 85 mm si adancime de 69 mm. Conectarea se face prin borne cu surub de tip cage terminal, cu cuplu de strangere de 2 Nm. Bornele accepta conductori rigizi sau multifilari de 0.75 pana la 25 mm2 si conductori flexibili, inclusiv cu ferula, de 0.75 pana la 16 mm2.

Pentru exploatare sigura, aparatul trebuie instalat numai in tablouri electrice adecvate si de personal calificat, cu circuitul scos de sub tensiune. Gradul de protectie este IP20, respectiv IP40 atunci cand este montat intr-o carcasa cu capac. Temperatura de functionare este intre -25 si +55 grade C, iar cea de depozitare intre -40 si +70 grade C. Selectarea protectiei trebuie efectuata in functie de sectiunea cablului, curentul de sarcina, curentul de scurtcircuit disponibil si configuratia instalatiei.

Intrebari frecvente

Pentru ce tip de circuite este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri de distributie electrica.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale sau cu curenti de pornire moderati. Alegerea corecta trebuie facuta in functie de caracteristicile consumatorilor si ale instalatiei.

Se monteaza pe sina DIN?

Da. Aparatul este compatibil cu sina DIN TH35-7.5 si TH35-15, conform IEC 60715.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductori rigizi sau multifilari cu sectiuni de la 0.75 la 25 mm2 si conductori flexibili, inclusiv cu ferula, de la 0.75 la 16 mm2.

Poate fi montat direct in spatii accesibile?

Are grad de protectie IP20, de aceea se recomanda montarea intr-un tablou sau intr-o carcasa corespunzatoare. Cu capac de protectie, gradul indicat este IP40.
