Descriere

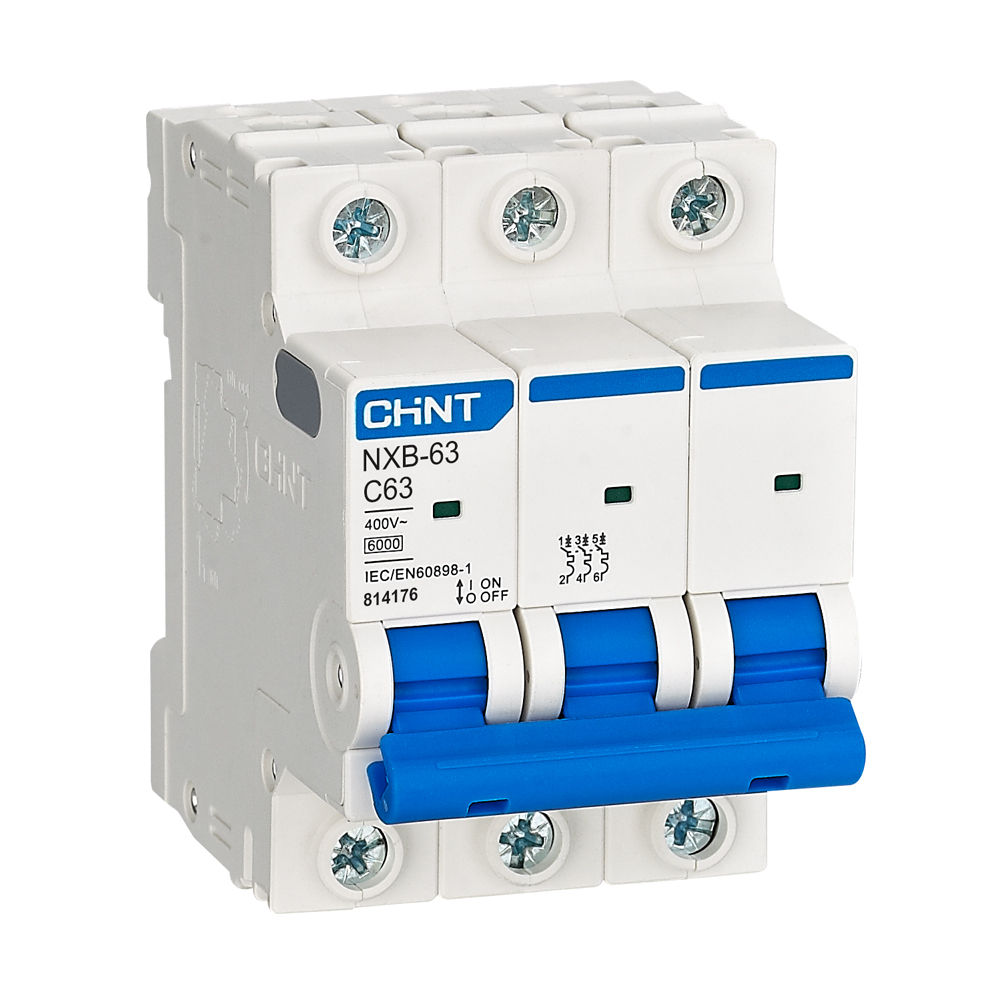

Acest intrerupator automat miniatural este destinat protectiei circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor. Dispune de trei poli si poate fi utilizat pentru protectia liniilor de alimentare si a consumatorilor trifazati din tablouri electrice de joasa tensiune. De asemenea, permite izolarea manuala a circuitului in timpul interventiilor de verificare sau mentenanta.

Are curent nominal de 63A, caracteristica de declansare C si capacitate nominala de rupere la scurtcircuit de 6kA. Este proiectat pentru retele de curent alternativ cu tensiune nominala de 380/415V si frecventa de 50/60Hz. Caracteristica C este potrivita pentru circuite cu sarcini mixte sau moderat inductive, unde pot aparea curenti temporari de pornire, precum echipamente, motoare sau instalatii cu mai multi consumatori.

Montajul se realizeaza in tablouri electrice pe sina DIN standard TH35-7.5. Pentru intervalul de curent 40-63A, producatorul recomanda utilizarea conductoarelor din cupru cu sectiunea de 10-16 mm2 si strangerea bornelor la un cuplu de 2,0 Nm. Conectarea trebuie realizata conform schemei tabloului si sectiunii conductorului stabilite prin proiectul electric.

Pentru functionare corecta, aparatul se instaleaza exclusiv in medii uscate, fara condens, gaze explozive sau agenti corozivi. Alegerea protectiei trebuie corelata cu sectiunea cablului, curentul de sarcina, curentul de scurtcircuit disponibil si configuratia instalatiei. Se recomanda ca instalarea, verificarea si punerea in functiune sa fie efectuate de personal calificat, cu alimentarea circuitului deconectata.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat tripolar de 63A?

Se utilizeaza pentru protectia circuitelor trifazate impotriva suprasarcinilor si scurtcircuitelor, in tablouri electrice pentru alimentari, echipamente si consumatori trifazati.

Ce inseamna curba de declansare C?

Curba C este destinata circuitelor cu sarcini mixte sau moderat inductive, unde pot aparea curenti de pornire temporari mai mari decat curentul normal de functionare.

Ce tensiune nominala are acest intrerupator automat?

Este destinat retelelor trifazate de curent alternativ cu tensiune nominala de 380/415V si frecventa de 50/60Hz.

Cum se monteaza intrerupatorul automat?

Se monteaza in tabloul electric pe sina DIN standard TH35-7.5. Conectarea trebuie realizata cu alimentarea deconectata, de catre personal calificat si conform proiectului instalatiei.

Ce sectiune de conductor este recomandata pentru conexiune?

Pentru aparate cu curent nominal intre 40A si 63A sunt recomandati conductori din cupru cu sectiunea de 10-16 mm2, cu bornele stranse la un cuplu de 2,0 Nm.
