Descriere

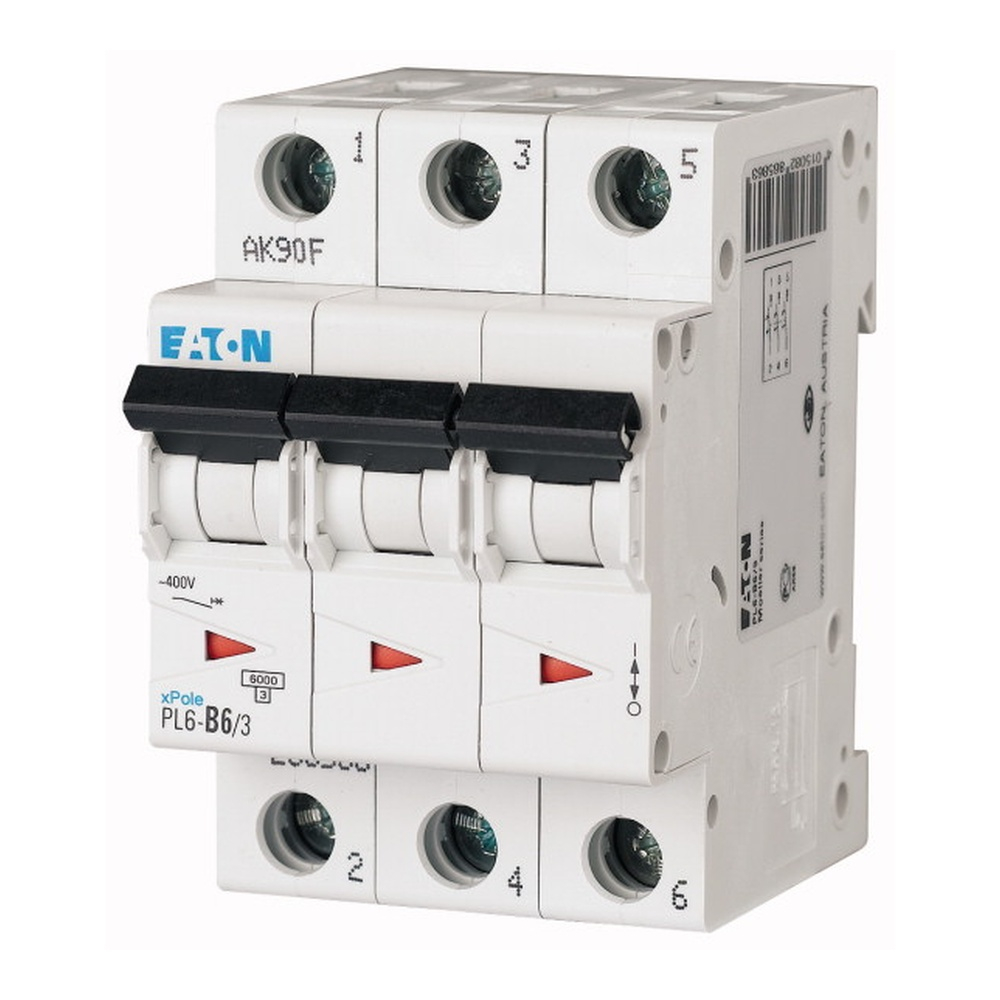

Acest intrerupator automat miniatural este destinat protectiei circuitelor electrice de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Constructia tripolara permite protejarea simultana a trei conductoare de faza si il recomanda pentru circuite trifazate din tablouri de distributie utilizate in aplicatii rezidentiale si comerciale.

Aparatul are curent nominal de 6 A, caracteristica de declansare C si trei poli protejati. Functioneaza in retele AC cu tensiune operationala nominala de pana la 400 V, tensiune de izolatie de 440 V si frecventa de 50-60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 6 kA, atat la 230 V, cat si la 400 V conform EN 60898. Tensiunea nominala de rezistenta la impuls este de 4 kV, iar clasa de limitare a curentului este 3.

Formatul modular ocupa 3 module in tablou. Produsul are latimea de 53,1 mm, inaltimea de 73 mm, adancimea totala de 85 mm si adancimea de incorporare de 70,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Poate fi utilizat impreuna cu echipamente auxiliare compatibile din aceeasi familie de aparataj modular.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-un tablou sau intr-o carcasa corespunzatoare, care sa asigure protectia necesara pentru instalatia finala. Este conform RoHS, are categoria de supratensiune III si gradul de poluare 2. Instalarea, dimensionarea protectiei si verificarea capacitatii de scurtcircuit a ansamblului trebuie realizate de personal calificat, cu respectarea instructiunilor de montaj si a conditiilor de temperatura ambientala admise, intre -25 si 75 grade C.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor de curent alternativ, inclusiv a circuitelor trifazate, in tablouri de distributie rezidentiale si comerciale.

Care sunt valorile nominale principale?

Are 3 poli protejati, curent nominal de 6 A, caracteristica de declansare C, tensiune operationala de pana la 400 V AC si capacitate nominala de rupere de 6 kA conform IEC EN 60898 1.

Cate module ocupa in tabloul electric?

Aparatul ocupa 3 module si are o latime de 53,1 mm.

Ce conductoare pot fi conectate la borne?

Bornele sunt prevazute pentru conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2.

Poate fi montat direct intr un mediu expus?

Nu. Gradul de protectie este IP20, de aceea produsul trebuie instalat intr un tablou sau o carcasa care asigura protectia necesara pentru utilizarea finala.
