Descriere

Intrerupatorul automat tripolar este destinat protectiei circuitelor de distributie trifazate impotriva suprasarcinilor si scurtcircuitelor. Este potrivit pentru tablouri electrice rezidentiale, comerciale sau industriale unde este necesara protectia unei alimentari de 400 Vac, cu curent nominal de pana la 80 A. Aparatul asigura si functia de separare pozitiva a circuitului.

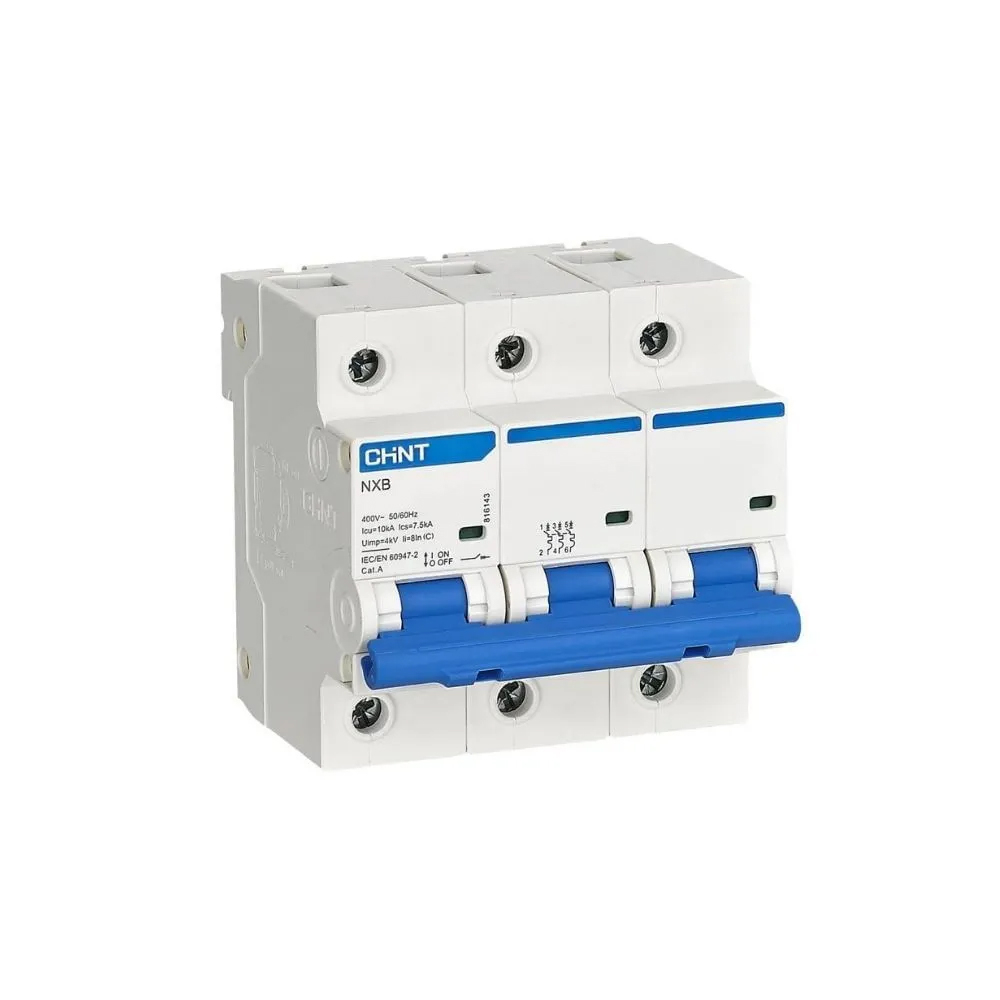

Echipamentul are 3 poli, curent nominal de 80 A si caracteristica de declansare C, cu declansare magnetica la 8 x In. Functioneaza la tensiune nominala de 400 Vac, frecventa 50/60 Hz, are tensiune de izolatie de 500 Vac si tensiune nominala de tinere la impuls de 4 kV. Puterea nominala de rupere este 10 kA, puterea de rupere la scurtcircuit in regim de serviciu este 7,5 kA, iar clasa de limitare este 3. Produsul respecta standardul IEC/EN 60947-2 si are grad de protectie IP20.

Montajul se realizeaza in tablouri electrice, pe sina DIN. Aparatul ocupa 4,5 module DIN, echivalentul unei latimi de 81 mm, iar dimensiunile totale sunt de 80,5 x 81 x 78,5 mm. Alimentarea poate fi realizata din partea superioara sau inferioara. Pentru extinderea functiilor de semnalizare sau comanda pot fi utilizate contacte auxiliare, contacte de alarma, bobine de declansare, bobine de minima tensiune, bobine de maxima tensiune si bobine combinate de minima si maxima tensiune.

Selectarea intrerupatorului trebuie efectuata in functie de curentul de sarcina, sectiunea conductoarelor, modul de instalare si curentul de scurtcircuit prezumat in punctul de montaj. Nu este compatibil cu module diferentiale atasabile. Instalarea, verificarea conexiunilor si punerea sub tensiune trebuie realizate numai de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este destinat circuitelor trifazate de distributie la 400 Vac, utilizate in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?

Curba C indica o caracteristica de declansare magnetica la 8 x curentul nominal, adecvata pentru circuite cu curenti de pornire moderati.

Care este puterea de rupere la scurtcircuit?

Puterea nominala de rupere este de 10 kA, iar puterea de rupere in regim de serviciu este de 7,5 kA.

Cate module DIN ocupa in tablou?

Ocupa 4,5 module DIN si are latimea de 81 mm.

Se poate folosi cu un modul diferential atasabil?

Nu, acest intrerupator automat nu este compatibil cu module diferentiale atasabile.
