Descriere

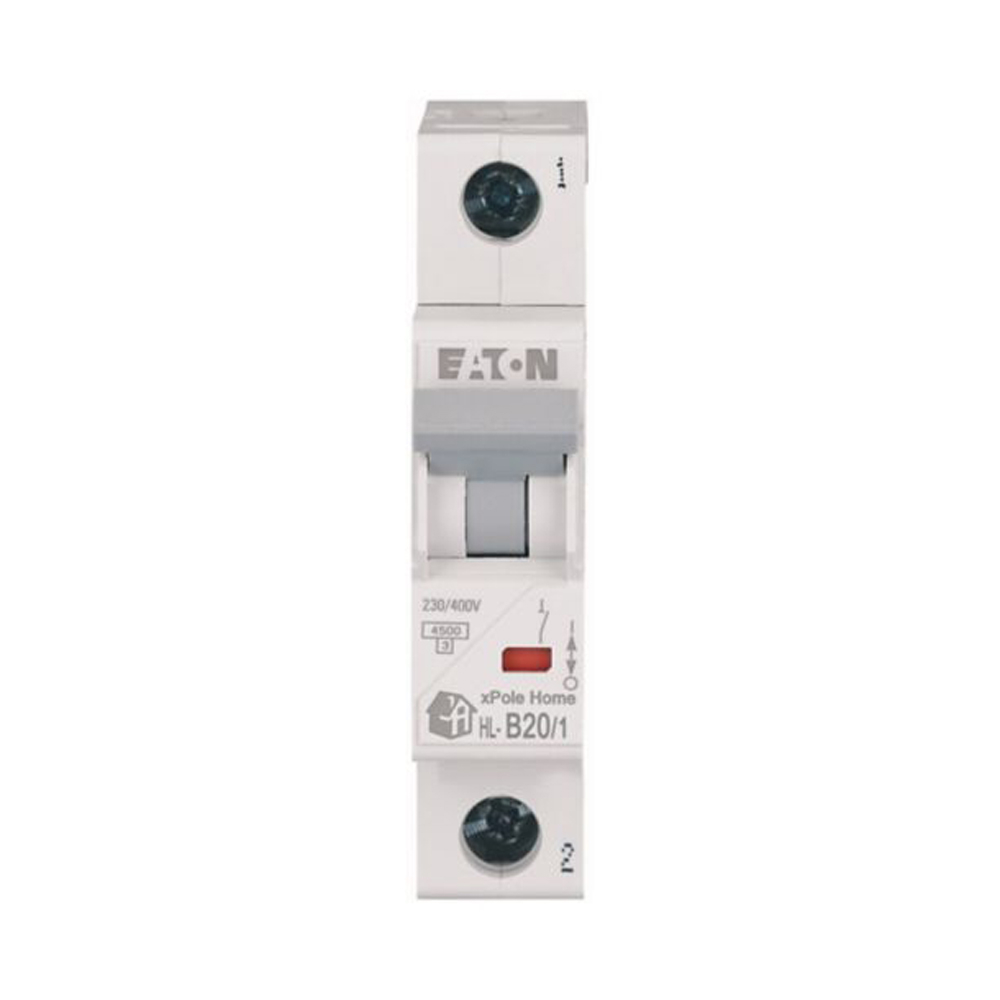

Acest intrerupator automat modular unipolar din gama xPole Home este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Este o alegere potrivita pentru tablouri electrice rezidentiale, dar si pentru aplicatii comerciale usoare, atunci cand dimensionarea instalatiei impune un curent nominal de 20 A si caracteristica de declansare B. Constructia permite actionarea manuala pentru izolarea circuitului dupa identificarea si remedierea cauzei declansarii.

Aparatul are 1 pol, curent nominal de 20 A, caracteristica de declansare B si capacitate nominala de rupere de 4,5 kA conform IEC/EN 60898-1. Tensiunea nominala este de 230/400 V AC, la frecventa de 50/60 Hz. Poate fi utilizat si in circuite de pana la 48 V DC pe pol, cu maximum 2 poli. Dispune de tensiune nominala de tinere la impuls Uimp de 4 kV, clasa de selectivitate 3 si accepta o siguranta fuzibila de rezerva de maximum 100 A gL.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, iar aparatul ocupa o latime de 17,5 mm, echivalenta cu un modul. Alimentarea poate fi conectata de sus sau de jos. Bornele duble tip clema/lift sunt amplasate sus si jos, fiind compatibile cu conductori cu sectiunea intre 1 si 25 mm2; cuplul de strangere recomandat pentru suruburile bornelor este de 2 pana la 2,4 Nm. Dispozitivul este compatibil cu barete de distributie cu grosimea intre 0,8 si 2 mm.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou electric corespunzator, ferit de atingere accidentala, umezeala si praf excesiv. Distanta de separare a contactelor este de minimum 4 mm pentru separare electrica sigura. Alegerea curentului nominal, a caracteristicii B si a sectiunii conductoarelor trebuie realizata de personal calificat, in functie de consumatori, metoda de pozare, temperatura ambientala si nivelul de scurtcircuit disponibil in instalatie.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat unipolar de 20 A cu curba B?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, in special in tablouri electrice rezidentiale sau aplicatii comerciale usoare. Curba B este adecvata circuitelor cu curenti de pornire redusi.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 4,5 kA, conform standardului IEC/EN 60898-1. Nivelul de scurtcircuit disponibil in punctul de instalare trebuie verificat inainte de alegerea aparatului.

Se poate monta pe sina DIN?

Da. Aparatul se fixeaza rapid pe sina DIN conform IEC/EN 60715 si ocupa un modul, cu latimea de 17,5 mm.

Ce conductori pot fi conectati la borne?

Bornele permit conectarea conductoarelor cu sectiunea intre 1 si 25 mm2. Suruburile bornelor se strang la un cuplu de 2 pana la 2,4 Nm, conform instructiunilor de montaj.

Poate fi folosit in curent continuu?

Da, este indicat pentru aplicatii de pana la 48 V DC pe pol, cu maximum 2 poli. Pentru configurarea corecta a unui circuit DC este necesara respectarea conditiilor de instalare si a polaritatii, atunci cand aceasta este relevanta.
