Descriere

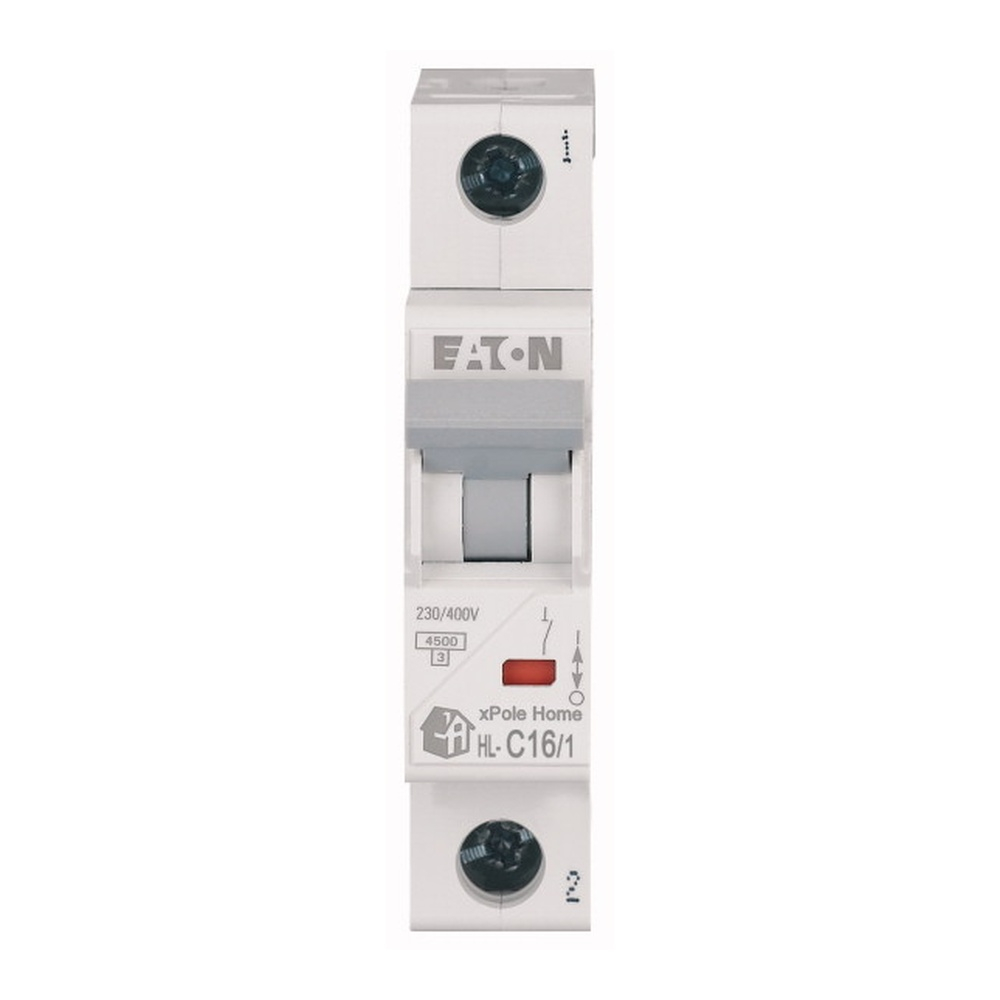

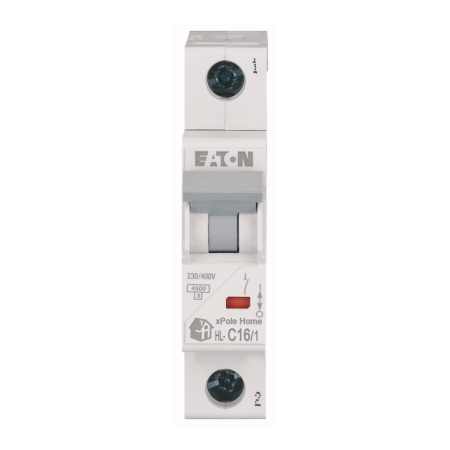

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Are un singur pol protejat si este potrivit pentru tablouri electrice din aplicatii rezidentiale si comerciale, unde proiectul prevede un aparat de protectie cu caracteristica de declansare C si curent nominal de 16A.

Caracteristicile electrice confirmate includ curent nominal de 16A, tensiune operationala nominala maxima de 230V AC, frecventa de 50-60Hz si capacitate nominala de rupere la scurtcircuit de 4.5kA conform IEC/EN 60898-1. Aparatul are curba C, clasa de limitare a curentului 3, tensiune nominala de izolatie de 440V si tensiune de tinere la impuls de 4kV. Gradul de protectie este IP20, iar produsul este conform RoHS.

Constructia modulara ocupa 1 modul, cu latime de 17.7 mm, inaltime de 73 mm si adancime de 85 mm; adancimea incorporata este de 44 mm. Pentru conectare sunt acceptati conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Montajul si cablarea trebuie realizate in tabloul electric conform proiectului, cu respectarea instructiunilor de instalare si a sectiunii conductorului adecvate circuitului protejat.

Produsul functioneaza la temperaturi ambiante intre -25 grade C si 75 grade C, iar cresterea temperaturii poate reduce capacitatea de transport a curentului. Gradul IP20 impune montarea intr-o carcasa sau intr-un tablou care asigura protectia necesara impotriva atingerii partilor active si adaptarea la mediul de utilizare. Alegerea curentului nominal, a curbei de declansare si verificarea nivelului de scurtcircuit disponibil trebuie facute de personal calificat; intrerupatorul automat nu inlocuieste protectia diferentiala atunci cand aceasta este necesara.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor monofazate la 230V AC, atunci cand proiectul electric prevede un curent nominal de 16A si o caracteristica de declansare C.

Ce inseamna curba de declansare C?

Curba C defineste comportamentul declansarii magnetice la curenti mari de scurta durata. Alegerea acesteia trebuie corelata cu tipul consumatorilor, conductoarele instalatiei si proiectul electric.

Care este capacitatea nominala de rupere?

Capacitatea nominala de rupere la scurtcircuit este de 4.5kA, conform standardului IEC/EN 60898-1.

Ce conductori pot fi conectati?

Pot fi conectati conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2, cu respectarea instructiunilor de montaj si a proiectului instalatiei.

Poate fi folosit fara protectie diferentiala?

Intrerupatorul automat protejeaza la suprasarcina si scurtcircuit. Protectia diferentiala are un rol distinct si se foloseste separat atunci cand este ceruta de proiect, de tipul circuitului sau de normele aplicabile.
