Descriere

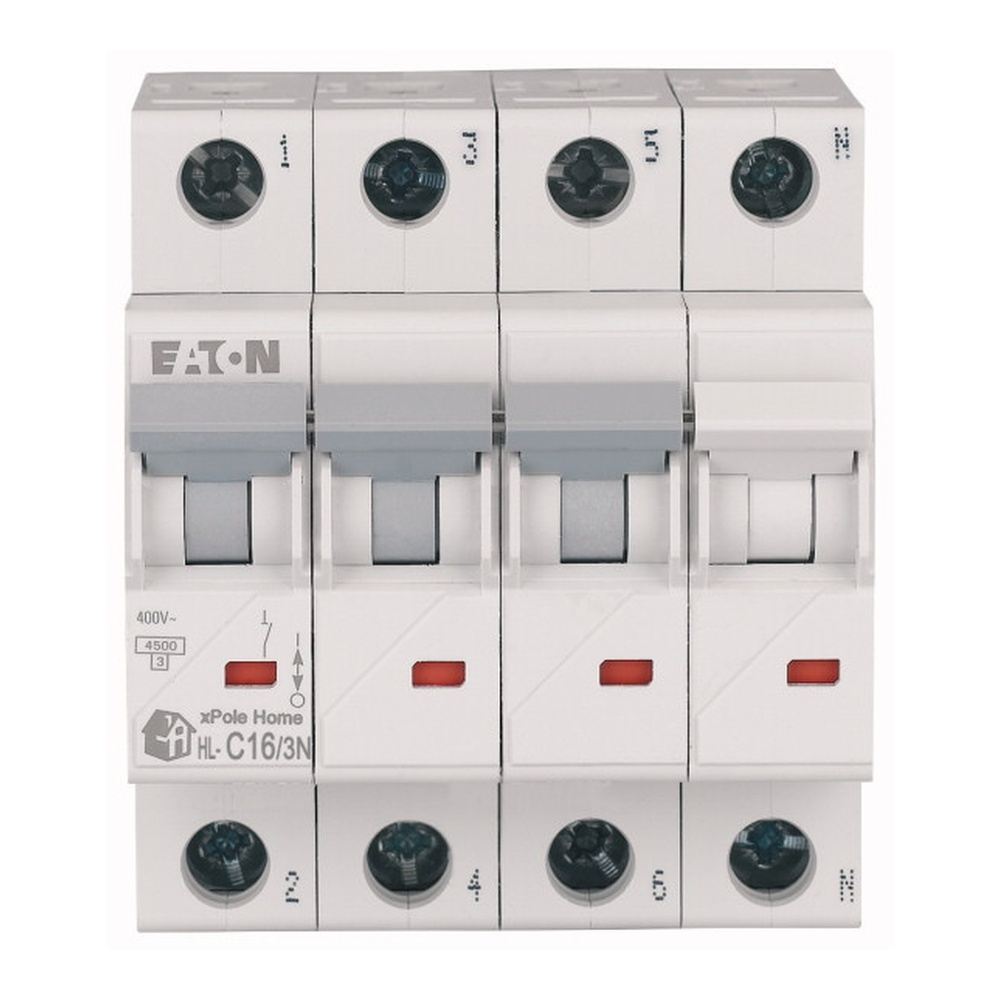

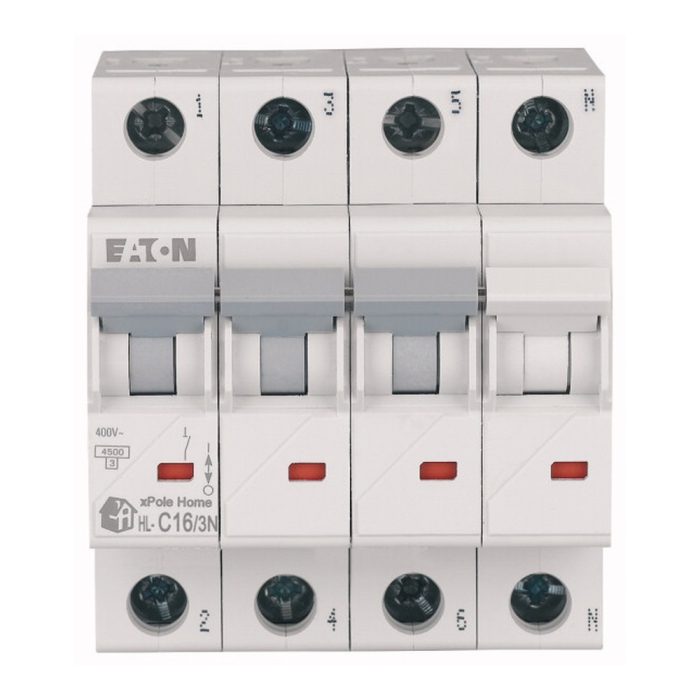

Acest mini-intrerupator automat din gama xPole Home este destinat protectiei la suprasarcina si scurtcircuit a circuitelor electrice in tablouri rezidentiale si comerciale. Configuratia 3P+N permite utilizarea pe circuite trifazate cu neutru, avand trei poli protejati si conductorul de neutru comutat simultan cu acestia.

Aparatul are curent nominal de 16 A, caracteristica de declansare C si functioneaza in curent alternativ la frecventa de 50-60 Hz. Tensiunea nominala este de 230 V, tensiunea nominala de izolatie Ui este 440 V, iar tensiunea nominala de tinere la impuls Uimp este 4 kV. Capacitatea nominala de rupere conform EN 60898 este de 4.5 kA la 230 V si la 400 V, iar clasa de limitare a curentului este 3.

Montajul se realizeaza in tablou, pe sina DIN, produsul avand latimea de 4 module, adancimea incorporata de 44 mm si dimensiuni exterioare de aproximativ 85 x 73 x 70 mm. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Constructia permite adaugarea de echipamente auxiliare compatibile, in functie de configuratia instalatiei.

Gradul de protectie este IP20, astfel ca aparatul trebuie montat intr-o carcasa sau intr-un tablou care asigura protectia necesara la atingere si la influentele mediului. Este proiectat pentru functionare la temperaturi ambientale intre -25 grade C si 75 grade C, cu categoria de supratensiune III si gradul de poluare 3. Selectarea protectiei, dimensionarea conductoarelor si conectarea trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este potrivit acest intrerupator automat?

Este destinat protectiei circuitelor de curent alternativ cu trei faze si neutru, utilizate in tablouri electrice rezidentiale sau comerciale.

Ce inseamna configuratia 3P+N?

Configuratia include trei poli protejati pentru faze si un pol de neutru comutat simultan. Astfel, neutru este conectat si deconectat impreuna cu fazele.

Ce inseamna curba de declansare C?

Curba C este o caracteristica de declansare utilizata frecvent pentru circuite generale, inclusiv atunci cand consumatorii pot avea curenti de pornire moderati.

Cate module ocupa in tablou?

Aparatul ocupa 4 module pe sina DIN.

Ce sectiuni de conductor pot fi conectate?

Bornele sunt prevazute pentru conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2.
