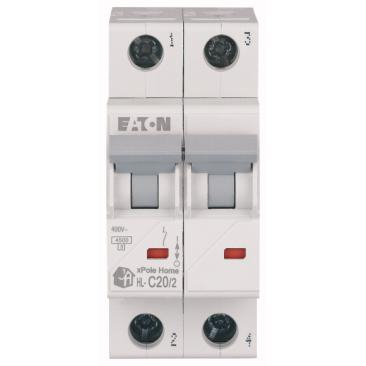

Acest intrerupator automat modular este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, in tablouri pentru aplicatii rezidentiale si comerciale. Constructia cu 2 poli protejati permite utilizarea pe circuite monofazate unde este necesara protectia ambilor conductori. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale si curenti de pornire moderati, selectarea corecta fiind stabilita in functie de caracteristicile consumatorilor si ale instalatiei.

Aparatul are curent nominal de 20 A, tensiune operationala maxima de 230 V AC si frecventa nominala de 50-60 Hz. Capacitatea nominala de rupere conform IEC/EN 60898-1 este de 4.5 kA, atat la 230 V, cat si la 400 V. Dispune de tensiune nominala de izolatie de 440 V, tensiune nominala de tinere la impuls de 4 kV, clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 3. Produsul este conform RoHS.

Ocupa 2 module, are latimea de 35.4 mm, inaltimea de 73 mm, adancimea de 85 mm si adancimea incorporata de 44 mm. Conectarea se realizeaza cu conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2, respectand schema de conexiuni, cuplul de strangere si instructiunile de instalare aplicabile. Este prevazuta posibilitatea utilizarii de echipamente auxiliare compatibile si este potrivit pentru montaj incastrat in cadrul unui tablou electric corespunzator.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-o incinta sau un tablou care asigura protectia necesara impotriva atingerii partilor active si a influentelor din mediul de lucru. Temperatura ambianta admisa este intre -25 grade C si 75 grade C; cresterea temperaturii poate reduce capacitatea de transport a curentului. Dimensionarea protectiei, verificarea curentului de scurtcircuit disponibil si montajul trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea normativelor electrice aplicabile.

Intrebari frecvente

Pentru ce tip de circuite se utilizeaza acest intrerupator automat?
Este destinat protectiei circuitelor electrice de 230 V AC din tablouri rezidentiale si comerciale, impotriva suprasarcinilor si scurtcircuitelor.

Ce inseamna curba de declansare C?
Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati. Alegerea corecta se face in functie de consumatori, cabluri si conditiile instalatiei.

Cati poli protejeaza aparatul?
Aparatul are 2 poli in total, iar ambii poli sunt protejati.

Ce conductori pot fi conectati?
Pot fi conectati conductori rigizi sau multifilari cu sectiuni cuprinse intre 1 si 25 mm2, cu respectarea instructiunilor de instalare si a cuplului de strangere.

Poate fi montat fara tablou electric?
Nu. Gradul de protectie IP20 necesita instalarea intr-un tablou sau o incinta adecvata, care protejeaza impotriva atingerii partilor active si a influentelor externe.
