Descriere

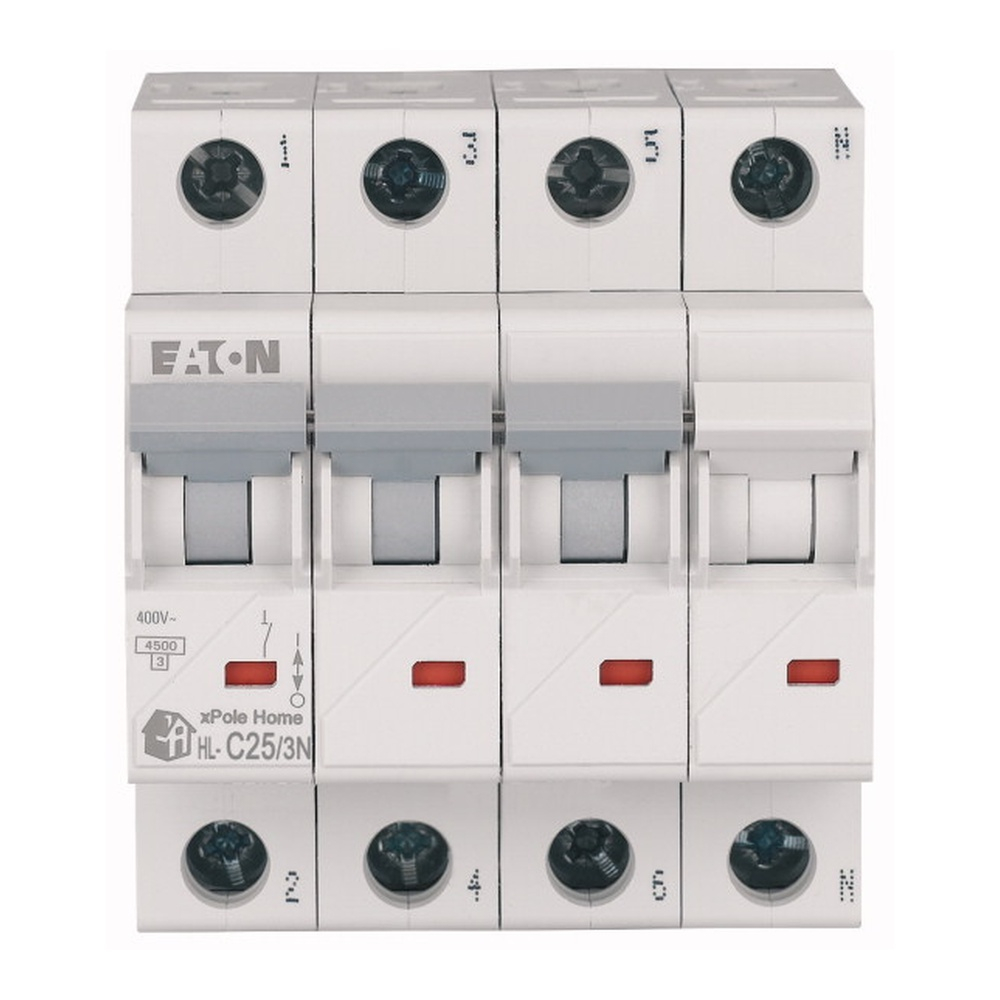

Acest intrerupator automat modular din gama xPole Home este destinat protectiei circuitelor electrice din tablouri rezidentiale si comerciale. Constructia 3+N include trei poli protejati si un neutru comutat simultan, fiind potrivita pentru circuite trifazate cu neutru. Curba de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati, in limitele configuratiei corecte a instalatiei.

Aparatul are curent nominal de 25 A, tensiune nominala de 230 V AC si frecventa de lucru de 50-60 Hz. Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V. Dispune de tensiune nominala de izolatie Ui de 440 V, tensiune nominala de tinere la impuls Uimp de 4 kV, clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 3.

Montajul se realizeaza in tablouri electrice, pe sina DIN, produsul ocupand 4 module si avand adancime de incorporare de 44 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Este prevazuta posibilitatea utilizarii de echipamente auxiliare compatibile, pentru adaptarea la cerintele tabloului.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii partilor active si a influentelor mediului. Temperatura ambientala admisa in functionare este intre -25 grade C si 75 grade C; la temperaturi mai ridicate, capacitatea de transport a curentului poate necesita evaluare. Dimensionarea protectiei, alegerea sectiunii conductoarelor si conectarea trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator automat?

Este potrivit pentru protectia circuitelor trifazate cu neutru din tablouri electrice rezidentiale si comerciale, atunci cand proiectul necesita un aparat de 25 A cu caracteristica de declansare C.

Ce inseamna configuratia 3+N?

Configuratia 3+N are trei poli protejati pentru faze si un pol de neutru care se comuta simultan. Aparatul ocupa 4 module in tabloul electric.

Care este capacitatea de rupere a aparatului?

Capacitatea nominala de rupere este de 4.5 kA, conform IEC/EN 60898-1.

Ce conductoare pot fi conectate la borne?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2.

Poate fi utilizat ca protectie diferentiala?

Nu. Un intrerupator automat protejeaza circuitul la suprasarcina si scurtcircuit. Pentru protectie diferentiala la curenti reziduali este necesar un dispozitiv diferential adecvat, selectat conform proiectului instalatiei.
