Descriere

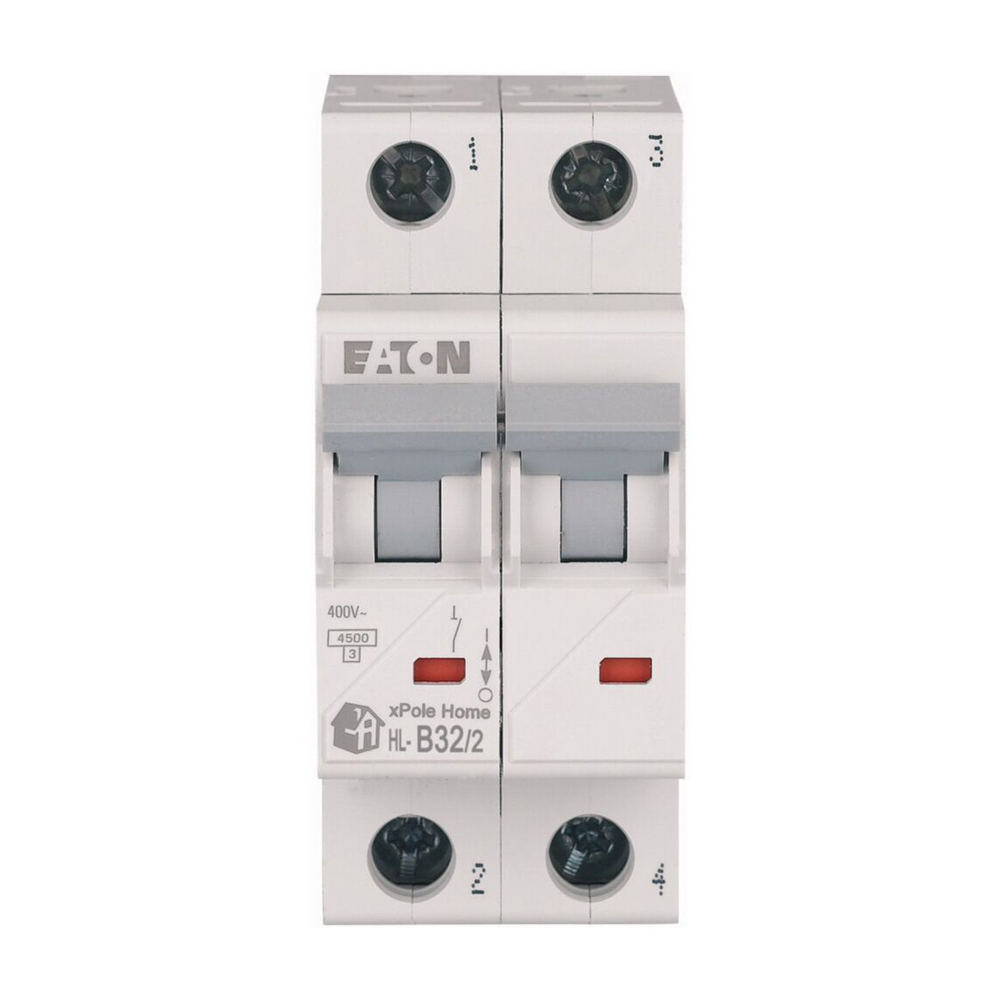

Intrerupatorul automat modular xPole Home este destinat protectiei circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor. Configuratia cu 2 poli permite utilizarea in circuite unde este necesara intreruperea simultana a ambilor conductori, fiind o alegere potrivita pentru tablouri electrice din locuinte si aplicatii similare. Curba de declansare B il recomanda pentru circuite uzuale, dimensionate corect in functie de consumatori si conductoare.

Aparatul are curent nominal de 32 A, 2 poli, tensiune nominala de 230/400 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere este de 4,5 kA conform IEC/EN 60898-1, iar tensiunea nominala de tinere la impuls este de 4 kV. Echipamentul are clasa de selectivitate 3, grad de protectie IP20 si poate fi utilizat pana la 48 V DC pe pol, cu maximum 2 poli.

Montajul se realizeaza pe sina DIN conform IEC/EN 60715, prin sistem de fixare rapida cu 3 pozitii de blocare. Latimea este de 35 mm pentru versiunea bipolara, iar dimensiunile de gabarit sunt aproximativ 35 x 80 x 45 mm. Bornele duble de tip lift/open-mouthed sunt prevazute sus si jos, permitand conectarea alimentarii de la oricare dintre capete si utilizarea cu bare colectoare standard. Capacitatea bornelor este de 1-25 mm2, iar cuplul de strangere recomandat este de 2-2,4 Nm.

Pentru siguranta instalatiei, intrerupatorul trebuie ales in functie de sectiunea cablurilor, puterea consumatorilor, curentul de scurtcircuit disponibil si schema tabloului electric. Bornele sunt protejate impotriva atingerii accidentale conform cerintelor EN 50274, iar separarea sigura este sustinuta de distanta intre contacte de minimum 4 mm. Instalarea, verificarea conexiunilor si punerea in functiune trebuie efectuate numai cu alimentarea intrerupta, de personal calificat.

Intrebari frecvente

Pentru ce se foloseste un intrerupator automat bipolar de 32 A?

Se foloseste pentru protectia la suprasarcina si scurtcircuit a circuitelor electrice unde este necesara intreruperea simultana a doi poli. Alegerea sa trebuie facuta in functie de proiectul electric, conductoare si consumatorii alimentati.

Ce inseamna curba de declansare B?

Curba B este o caracteristica de declansare utilizata frecvent pentru circuite electrice uzuale. Selectarea curbei trebuie corelata cu tipul consumatorilor si cu conditiile reale ale instalatiei.

Se monteaza pe sina DIN?

Da. Aparatul este prevazut pentru montaj rapid pe sina DIN conform IEC/EN 60715.

Care este capacitatea de rupere a acestui intrerupator automat?

Capacitatea nominala de rupere este de 4,5 kA, conform IEC/EN 60898-1.

Ce sectiune de conductor poate fi conectata la borne?

Bornele accepta conductoare cu sectiunea intre 1 si 25 mm2. Respectati cuplul de strangere de 2-2,4 Nm si cerintele proiectului electric.
