Descriere

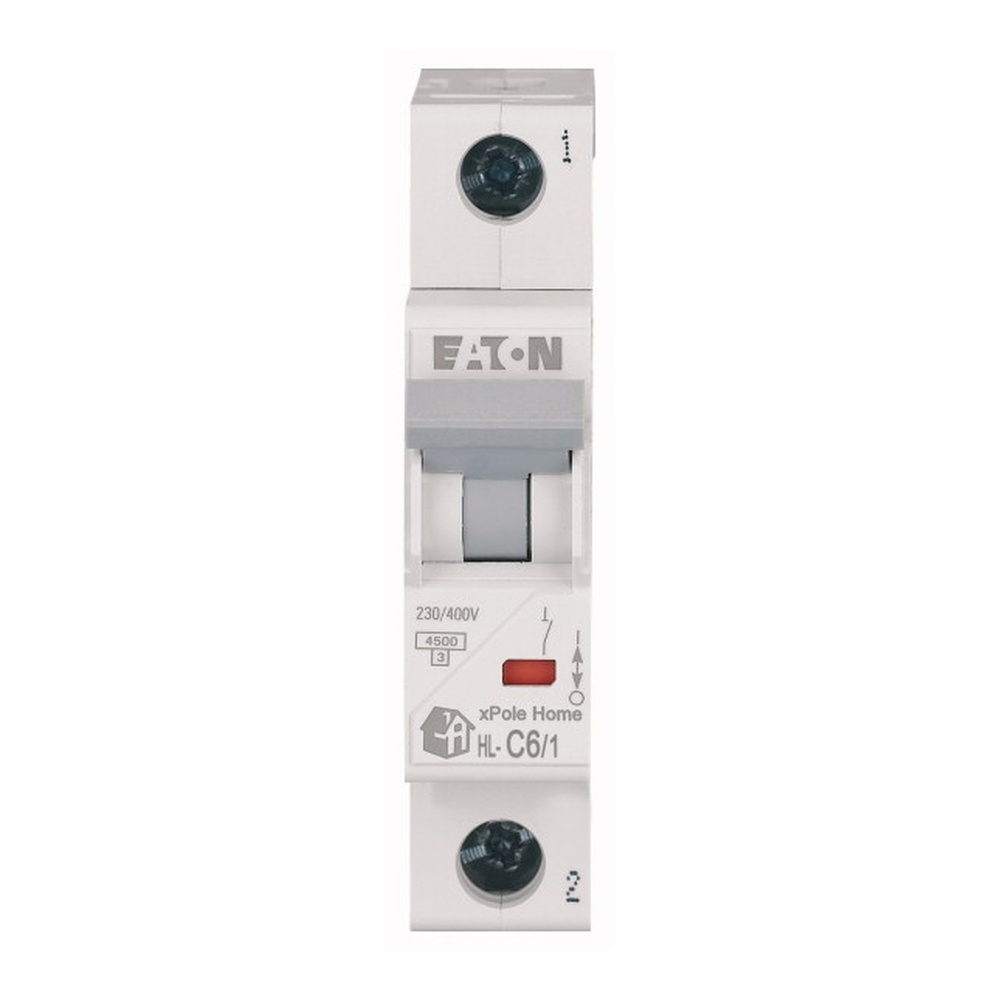

Intrerupatorul automat modular este destinat protectiei circuitelor de curent alternativ impotriva suprasarcinilor si scurtcircuitelor. Cu un singur pol protejat si curent nominal de 6 A, este adecvat pentru integrarea in tablouri electrice rezidentiale sau comerciale, acolo unde proiectul impune o protectie pe curba C. Echipamentul face parte din gama xPole Home si permite montarea de echipamente auxiliare compatibile.

Datele electrice confirmate includ curent nominal de 6 A, caracteristica de declansare C, tensiune operationala maxima de 230 V AC si frecventa nominala de 50/60 Hz. Capacitatea nominala de rupere este de 4.5 kA conform IEC/EN 60898-1, atat la 230 V, cat si la 400 V. Aparatul are tensiune nominala de izolatie de 440 V, tensiune suport la impuls de 4 kV, clasa de limitare a curentului 3, categoria de supratensiune III si gradul de poluare 3.

Montajul se realizeaza pe sina DIN conform IEC/EN 60715, cu fixare rapida in 3 pozitii. Aparatul ocupa un modul, are latimea de 17.7 mm, inaltimea de 73 mm, adancimea de 85 mm si adancimea incorporata de 44 mm. Bornele superioare si inferioare permit conectarea conductorilor rigizi sau multifilari cu sectiuni intre 1 si 25 mm2; cuplul de strangere indicat pentru borne este de 2 pana la 2.4 Nm. Alimentarea poate fi realizata de sus sau de jos, iar conexiunea este compatibila cu bare colectoare standard.

Gradul de protectie este IP20, ceea ce recomanda instalarea in interiorul unui tablou electric corespunzator. Temperatura ambientala de functionare este intre -25 grade C si 75 grade C; capacitatea de transport a curentului trebuie evaluata in functie de conditiile termice din tablou. Instalarea, dimensionarea protectiei si verificarea conexiunilor trebuie efectuate de personal calificat, cu circuitul scos de sub tensiune si in conformitate cu proiectul electric aplicabil.

Intrebari frecvente

Pentru ce se utilizeaza un intrerupator automat de 6 A cu curba C?

Este utilizat pentru protectia circuitelor electrice impotriva suprasarcinilor si scurtcircuitelor, atunci cand dimensionarea instalatiei necesita un curent nominal de 6 A si o caracteristica de declansare C.

Cate module ocupa in tabloul electric?

Aparatul ocupa 1 modul si are o latime de 17.7 mm.

Pe ce tip de sina se monteaza?

Se monteaza rapid pe sina DIN conform IEC/EN 60715.

Ce conductori pot fi conectati la borne?

Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Pentru o conexiune sigura, strangerea trebuie realizata cu un cuplu de 2 pana la 2.4 Nm.

Este potrivit pentru montaj direct in exterior?

Nu. Gradul de protectie IP20 indica utilizarea in interiorul unui tablou electric adecvat, ferit de contact direct, apa si praf.
