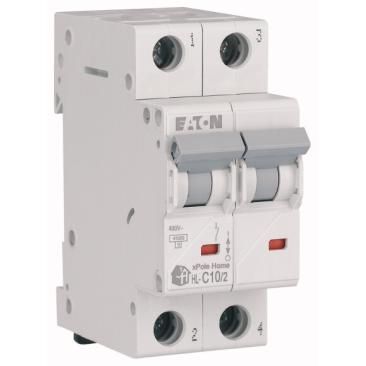

Intrerupatorul automat modular este destinat protectiei circuitelor electrice din tablouri rezidentiale si comerciale. Echipamentul are 2 poli protejati si este utilizat pentru deconectarea automata a circuitului in cazul suprasarcinii sau al unui scurtcircuit. Caracteristica de declansare C il recomanda pentru circuite unde pot aparea curenti de pornire moderati.

Curentul nominal este de 10 A, iar tensiunea nominala in curent alternativ este de 230/400 V, la frecventa de 50/60 Hz. Capacitatea nominala de rupere este de 4,5 kA conform IEC/EN 60898-1, iar clasa de limitare a curentului este 3. Aparatul are tensiune nominala de izolare de 440 V si rezistenta la impuls de 4 kV. Latimea este de 2 module, aproximativ 35 mm, iar dimensiunile constructive sunt de circa 80 mm inaltime si 44 mm adancime de montaj.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, in orice pozitie. Bornele superioare si inferioare permit conectarea conductorilor cu sectiuni intre 1 si 25 mm2, iar cuplul de strangere recomandat pentru borne este de 2 pana la 2,4 Nm. Constructia permite alimentarea de sus sau de jos si este compatibila cu bare colectoare standard, cu grosime intre 0,8 si 2 mm.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, care impiedica atingerea partilor active. Bornele sunt protejate impotriva atingerii accidentale cu degetul sau mana conform EN 50274. Temperatura de functionare este intre -25 grade C si +75 grade C; dimensionarea circuitului, alegerea sectiunii conductoarelor si instalarea trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Pentru ce este utilizat un intrerupator automat modular de 10 A cu 2 poli?
Este utilizat pentru protectia unui circuit electric impotriva suprasarcinii si scurtcircuitului, prin intreruperea automata a alimentarii atunci cand apar conditii anormale de functionare.

Ce inseamna curba de declansare C?
Curba C este potrivita pentru circuite cu curenti de pornire moderati, cum sunt unele circuite de iluminat, prize sau consumatori cu sarcini inductive moderate. Alegerea trebuie corelata cu caracteristicile reale ale circuitului.

Se monteaza pe sina DIN?
Da. Aparatul este proiectat pentru fixare pe sina DIN conform IEC/EN 60715 si ocupa 2 module in tabloul electric.

Ofera protectie diferentiala?
Nu. Un intrerupator automat modular protejeaza la suprasarcina si scurtcircuit. Pentru protectie la curenti reziduali este necesar un dispozitiv diferential dedicat, selectat si instalat corespunzator.

Ce sectiune de conductor se poate conecta?
Bornele permit conectarea conductorilor cu sectiuni intre 1 si 25 mm2, insa sectiunea utilizata trebuie aleasa in functie de circuit, metoda de instalare si proiectul electric.
