Descriere

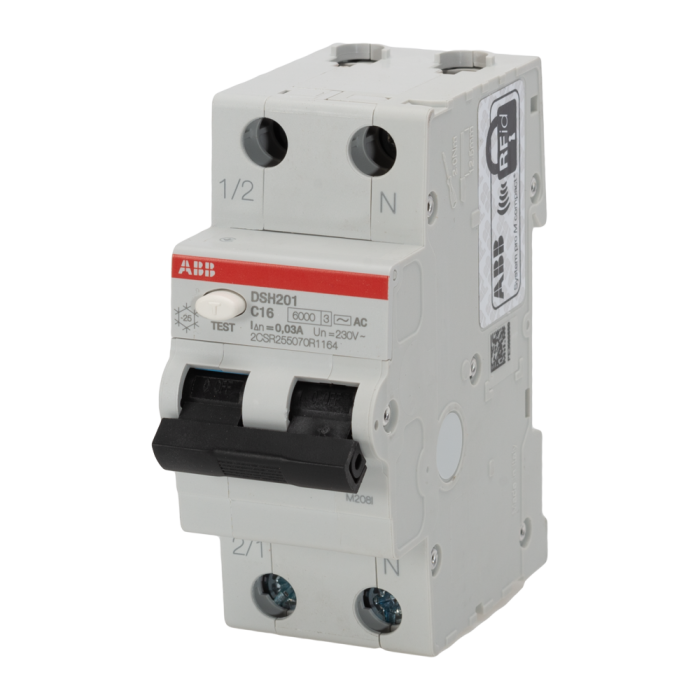

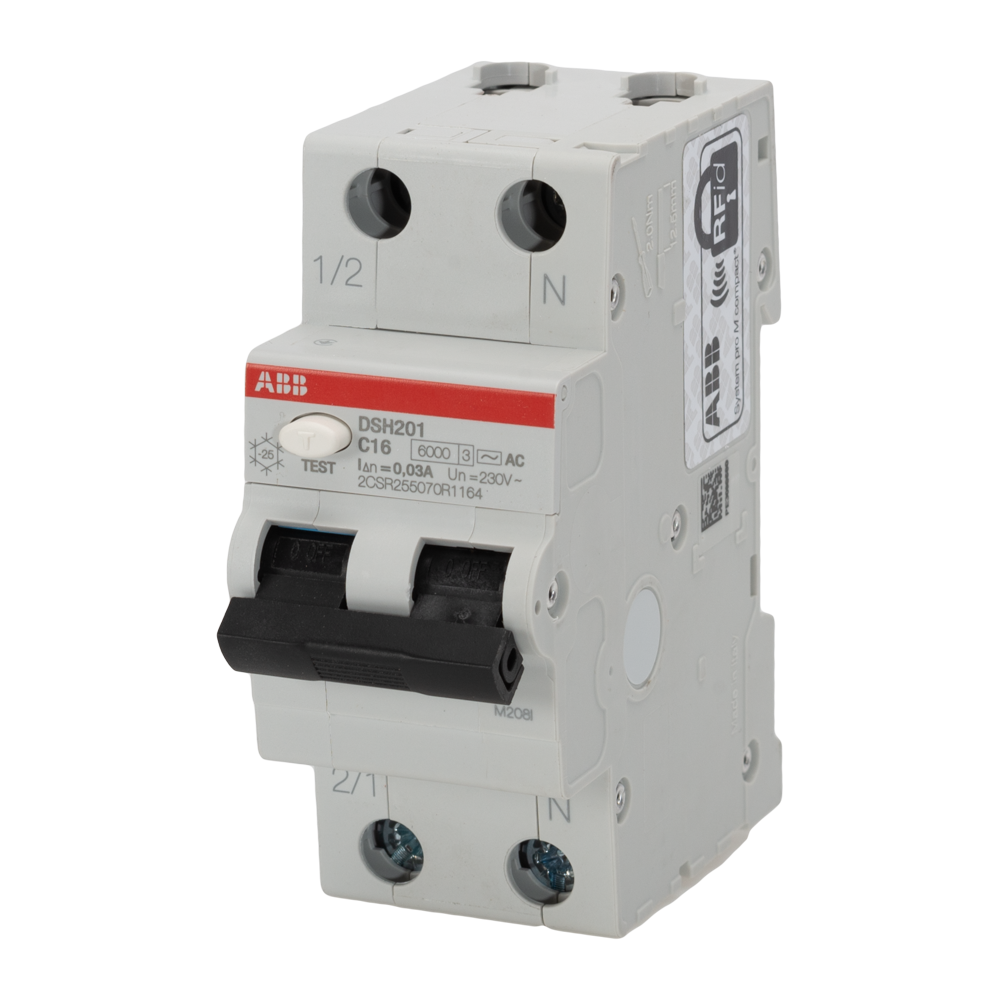

Acest intrerupator diferential cu protectie la supracurent este destinat protectiei circuitelor monofazate finale impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali. Combina functia de protectie magnetotermica cu cea diferentiala intr-un singur aparat 1P+N, fiind o solutie potrivita pentru tablouri electrice rezidentiale si pentru circuite terminale din aplicatii similare. Sensibilitatea de 30 mA asigura protectie suplimentara la contact direct si protectie la contact indirect, in conditiile unei instalatii proiectate corect.

Aparatul are curent nominal de 16 A, caracteristica de declansare C si tip de curent rezidual AC, pentru detectarea curentilor diferentiali alternativi sinusoidali. Functioneaza la tensiune nominala de 230 V AC si frecventa de 50 Hz. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, iar capacitatea finala de rupere este de 10 kA. Echipamentul respecta standardele IEC si EN 61009-1, precum si IEC si EN 61009-2-1. Constructia ocupa 2 module, cu dimensiuni de aproximativ 35 mm latime, 85 mm inaltime si 69 mm adancime.

Montajul se realizeaza in tablouri electrice, pe sina DIN, cu respectarea schemei de conectare si a pozitiei bornelor. Aparatul are borna de nul pozitionata in partea dreapta si permite conectarea conductoarelor de cupru rigide sau flexibile cu sectiuni de pana la 25 mm2. Este compatibil cu bare pieptene dedicate pentru alimentare, ceea ce poate simplifica realizarea tablourilor modulare si reduce numarul conexiunilor individuale.

Selectarea si instalarea trebuie efectuate de personal calificat, dupa verificarea curentului circuitului, a sectiunii conductoarelor, a schemei de legare la pamant si a coordonarii cu protectiile din amonte. Tipul AC este destinat circuitelor unde pot aparea curenti reziduali alternativi sinusoidali; pentru consumatori care pot genera componente pulsatorii de curent continuu trebuie ales un tip de protectie adecvat aplicatiei. Aparatul se utilizeaza in intervalul de temperatura ambientala de la -25 grade C la +55 grade C si trebuie verificat periodic prin actionarea butonului de test, conform instructiunilor de exploatare.

Intrebari frecvente

Ce tip de protectie ofera acest aparat?

Combina protectia magnetotermica impotriva suprasarcinii si scurtcircuitului cu protectia diferentiala la curenti reziduali de 30 mA.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate finale, avand configuratie 1P+N, curent nominal de 16 A si tensiune nominala de functionare de 230 V AC.

Ce inseamna curba de declansare C?

Curba C indica caracteristica de declansare magnetica a protectiei la supracurent si este utilizata frecvent pentru circuite cu curenti de pornire moderati.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor diferentiali alternativi sinusoidali. Alegerea tipului corect trebuie facuta in functie de consumatorii alimentati si de cerintele instalatiei.

Este necesara testarea periodica?

Da. Functionarea protectiei diferentiale trebuie verificata periodic prin actionarea butonului de test, respectand instructiunile de utilizare si procedurile de siguranta ale instalatiei.
