Descriere

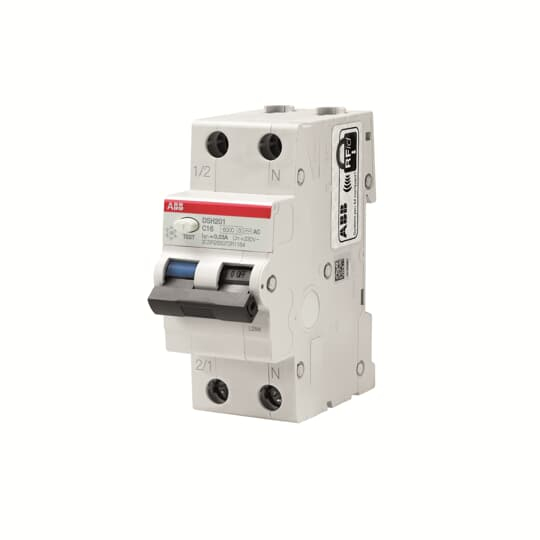

Acest intrerupator diferential magnetotermic 1P+N reuneste protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Este destinat circuitelor monofazate din instalatii rezidentiale, unde ajuta la protectia utilizatorilor si a circuitelor prin declansare la defecte de izolatie, suprasarcina sau scurtcircuit. Caracteristica de declansare B il recomanda pentru circuite uzuale cu sarcini fara curenti mari de pornire.

Aparatul are curent nominal de 32A, sensibilitate diferentiala de 30mA si tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Functioneaza la tensiune nominala de 230V AC, cu frecventa de 50/60Hz, si are capacitate nominala de rupere la scurtcircuit de 6kA. Constructia este 1P+N, cu 2 poli si protectie pe un pol, iar partea magnetotermica are curba B. Respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1.

Se monteaza pe sina DIN de 35 mm, conform EN 60715, si ocupa 2 module de 18 mm. Dimensiunile sunt de aproximativ 35 x 85 x 69 mm, iar adancimea de montaj este de 69 mm. Bornele cu surub permit conectarea conductoarelor cu sectiune de pana la 25 mm2; pentru o conexiune corecta trebuie respectat cuplul de strangere indicat de producator si schema de alimentare marcata pe aparat.

Utilizarea trebuie realizata numai in tablouri electrice adecvate, de catre personal calificat si cu instalatia scoasa de sub tensiune. Tipul AC este destinat circuitelor unde pot aparea curenti reziduali alternativi sinusoidali; pentru consumatori electronici sau echipamente care pot genera componente pulsatorii de curent continuu trebuie verificata necesitatea unui dispozitiv diferential de tip A sau a altui tip cerut de proiect. Dupa montaj, se recomanda verificarea periodica a functionarii cu butonul de test, conform instructiunilor de exploatare.

Intrebari frecvente

Ce protectii ofera acest intrerupator diferential magnetotermic?

Asigura protectie magnetotermica la suprasarcina si scurtcircuit, precum si protectie diferentiala la curenti reziduali alternativi sinusoidali, cu sensibilitate de 30mA.

Pentru ce tip de circuite este recomandata curba B?

Curba B este utilizata frecvent pentru circuite rezidentiale si sarcini uzuale care nu au curenti mari de pornire, cum ar fi iluminatul sau circuitele de prize selectate corect.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN de 35 mm si ocupa 2 module in tabloul electric.

Este potrivit pentru echipamente cu electronica de putere?

Tipul AC detecteaza curenti reziduali alternativi sinusoidali. Pentru consumatori cu redresoare, invertoare sau alte componente electronice, trebuie verificat in proiect daca este necesar un dispozitiv diferential de tip A sau alt tip specific.

Care este latimea aparatului in tablou?

Aparatul are latimea de 2 module, respectiv aproximativ 36 mm, si este adecvat pentru tablouri modulare cu sina DIN.
