Descriere

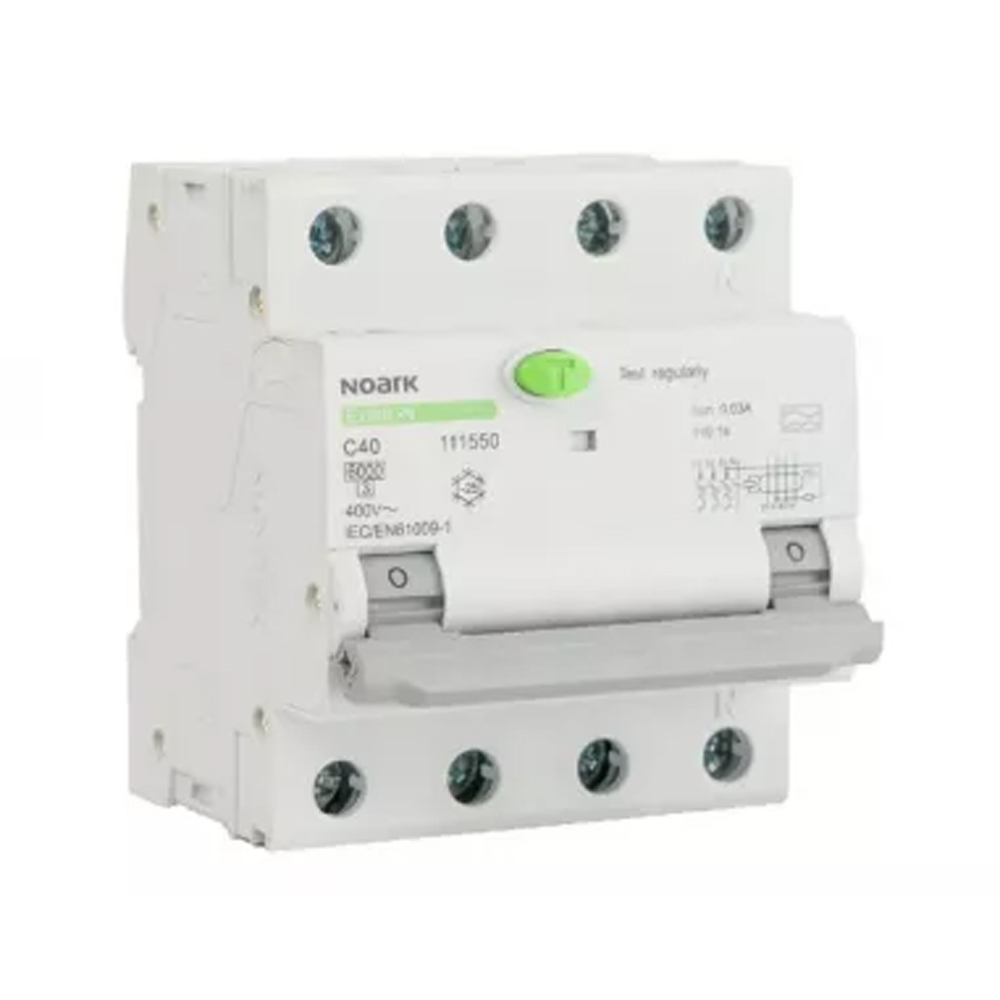

Acest intrerupator diferential cu protectie la supracurent combina intr-un singur aparat functia de protectie diferentiala si functia de intrerupator automat. Este destinat circuitelor trifazate cu nul, in instalatii rezidentiale, comerciale sau industriale, unde este necesara protectia circuitului la suprasarcina, scurtcircuit si curenti reziduali. Constructia utilizeaza un declansator termic si electromagnetic, impreuna cu mecanismul diferential, iar functia de declansare de protectie este independenta de tensiunea retelei; tensiunea este necesara pentru verificarea prin butonul de test T.

Aparatul are 4 poli in total, dintre care 3 poli protejati, cu comutarea simultana a nulului. Functioneaza la tensiunea nominala de 400 V AC, frecventa 50/60 Hz si curent nominal 20 A. Sensibilitatea diferentiala este de 30 mA, iar protectia diferentiala este de tip AC, pentru curenti reziduali alternativi. Curba de declansare B il recomanda pentru circuite cu curenti de pornire redusi. Capacitatea nominala de rupere la scurtcircuit este de 6 kA conform EN 60898, clasa de limitare a curentului este 3, iar capacitatea la curent de supratensiune este de 3 kA.

Pentru integrarea in tabloul electric, aparatul ocupa 4 module si are adancimea de montaj de 77 mm. Conectarea trebuie realizata cu respectarea schemei de cablare, a identificarii fazelor si a conductorului de nul, precum si a sectiunii si cuplului de strangere indicate in instructiunile de montaj. Este important ca circuitul protejat sa fie dimensionat corect pentru curentul nominal de 20 A si ca protectia sa fie selectata in functie de caracteristicile consumatorilor conectati.

Produsul are grad de protectie IP20, categorie de supratensiune III si grad de poluare 2, fiind destinat montajului in interiorul unui tablou electric corespunzator. Respecta cerintele IEC/EN 61009 pentru intrerupatoare diferentiale cu protectie la supracurent. Instalarea, verificarea butonului de test si interventiile asupra tabloului trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Ce protectii ofera acest intrerupator diferential RCBO?

Integreaza protectia la suprasarcina si scurtcircuit, specifica unui intrerupator automat, impreuna cu protectia diferentiala la curenti reziduali. Sensibilitatea diferentiala este de 30 mA.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu nul, la 400 V AC, cu un curent nominal de 20 A. Curba B este adecvata circuitelor cu curenti de pornire redusi.

Ce inseamna tip AC?

Tipul AC indica faptul ca functia diferentiala este destinata detectarii curentilor reziduali alternativi. Alegerea tipului de protectie diferentiala trebuie facuta in functie de natura consumatorilor si de cerintele proiectului electric.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4 module si are o adancime de montaj de 77 mm. Se monteaza in interiorul unui tablou electric adecvat, de catre personal calificat.

Este necesara testarea periodica a protectiei diferentiale?

Da. Butonul de test T trebuie actionat periodic conform instructiunilor de exploatare si procedurilor de mentenanta ale instalatiei. Verificarea trebuie realizata in conditii de siguranta.
