Descriere

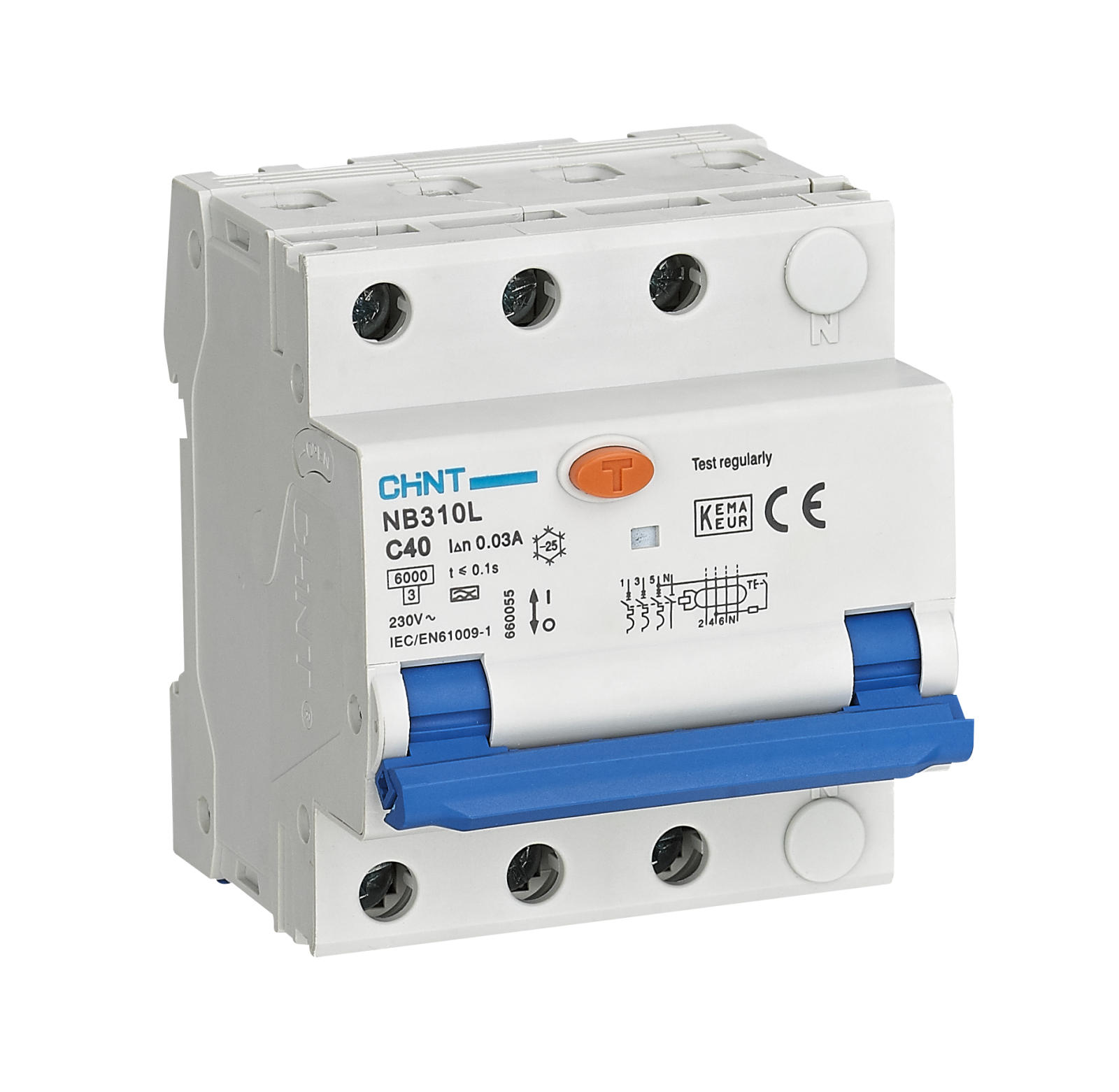

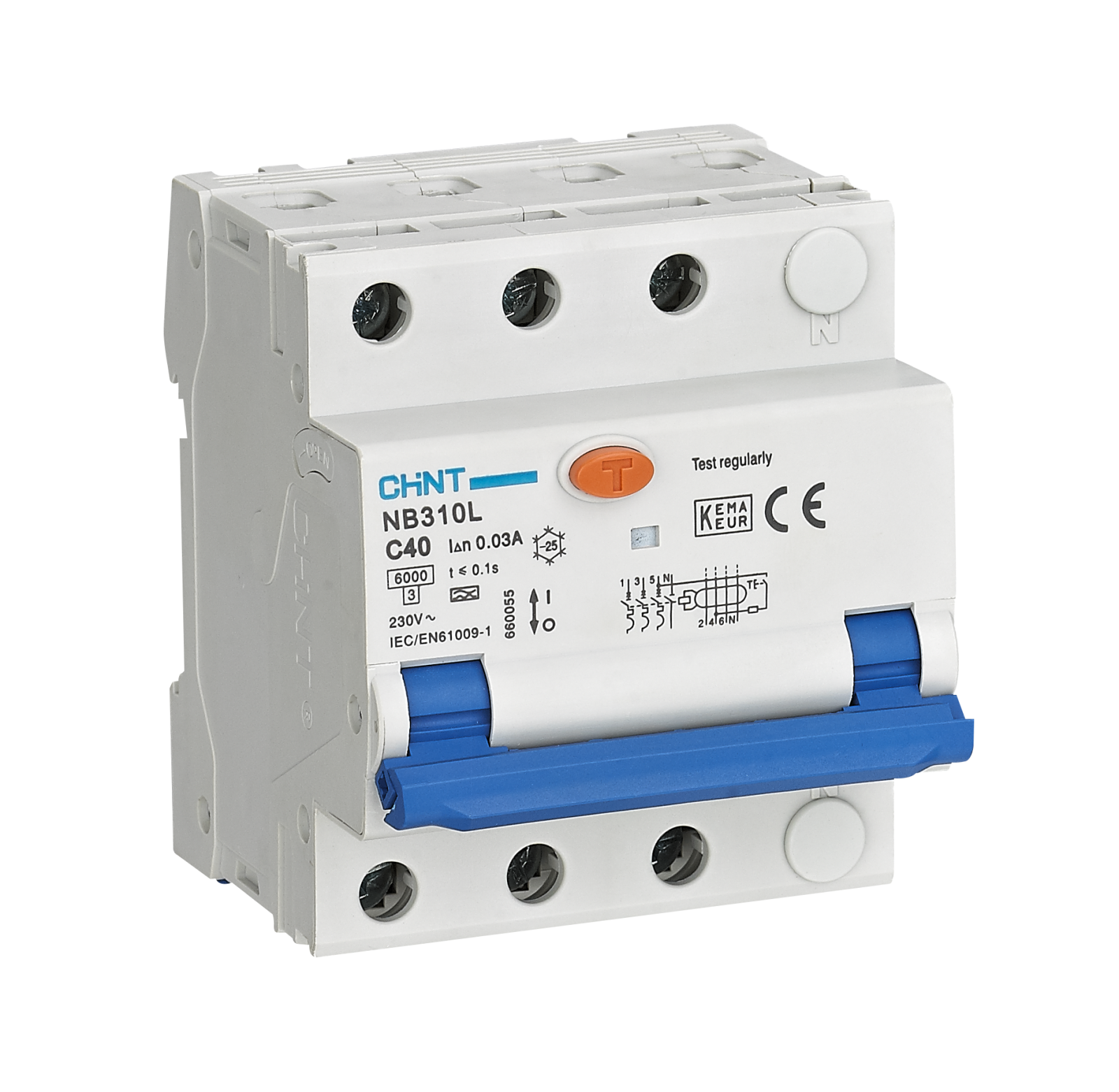

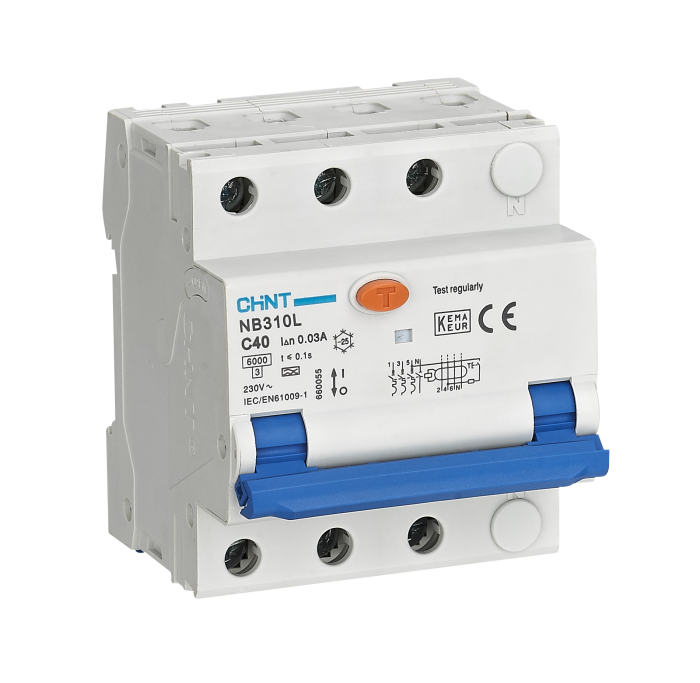

Acest intrerupator diferential automat de tip RCBO integreaza intr-un singur aparat protectia magnetotermica si protectia diferentiala pentru circuite trifazate cu nul. Este destinat tablourilor electrice de distributie unde este necesara protectia la suprasarcina, scurtcircuit si curenti reziduali, fiind potrivit pentru circuite cu sarcini rezistive si inductive cu curent de pornire redus. Curba de declansare C permite utilizarea in aplicatii generale de alimentare trifazata, in functie de proiectarea instalatiei si de caracteristicile consumatorilor conectati.

Aparatul are configuratie 3P+N, curent nominal de 40A, tensiune nominala de utilizare 400V AC, sensibilitate diferentiala de 30mA si capacitate nominala de rupere la scurtcircuit de 6kA. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Caracteristica C are pragul de declansare magnetica intre 5 si 10 x In. Sunt indicate standardul IEC/EN 61009-1, frecventa de 50/60Hz, tensiunea nominala de izolatie Ui de 500V, tensiunea de impuls Uimp de 4kV si timpul de declansare la curent diferential nominal de maximum 0,1 secunde.

Montajul se realizeaza pe sina DIN de 35 mm, prin sistemul de fixare rapida, iar conectarea poate fi efectuata din partea superioara sau inferioara. Bornele accepta conductori de pana la 25 mm2 si bare tip furca sau pin de pana la 10 mm2. Cuplul de strangere indicat pentru borne este de 2 Nm. Pentru functionarea corecta, toate conductoarele active ale circuitului protejat, inclusiv nulul, trebuie conectate conform schemei si marcajelor de pe aparat.

Produsul are grad de protectie IP20 si este destinat montajului in tablouri sau carcase care asigura protectia necesara la atingere si la influentele mediului. Temperatura ambianta de utilizare indicata este intre -25 si +70 grade C, cu luarea in calcul a declasarii in functie de temperatura din tablou. Alegerea unui RCBO de tip AC trebuie realizata de personal calificat, dupa verificarea tipului de curenti reziduali posibili in instalatia protejata si a coordonarii cu restul echipamentelor de protectie.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Astfel, un singur aparat protejeaza circuitul trifazat cu nul.

Pentru ce retele este potrivit aparatul 3P+N?

Este destinat circuitelor trifazate cu trei faze si nul, cu tensiune nominala de utilizare de 400V AC.

Ce inseamna sensibilitatea diferentiala de 30mA?

Aparatul declanseaza la un curent rezidual nominal de 30mA. Sensibilitatea trebuie aleasa in functie de proiectul electric, tipul circuitului si cerintele aplicabile instalatiei.

Ce inseamna tip AC la protectia diferentiala?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Compatibilitatea cu echipamente electronice, actionari, redresoare sau alte sarcini speciale trebuie verificata de proiectant sau electrician.

Cum se monteaza intrerupatorul diferential automat?

Se fixeaza pe sina DIN de 35 mm in interiorul unui tablou electric. Conectarea fazelor si a nulului trebuie efectuata conform marcajelor aparatului, de catre personal calificat.
