Descriere

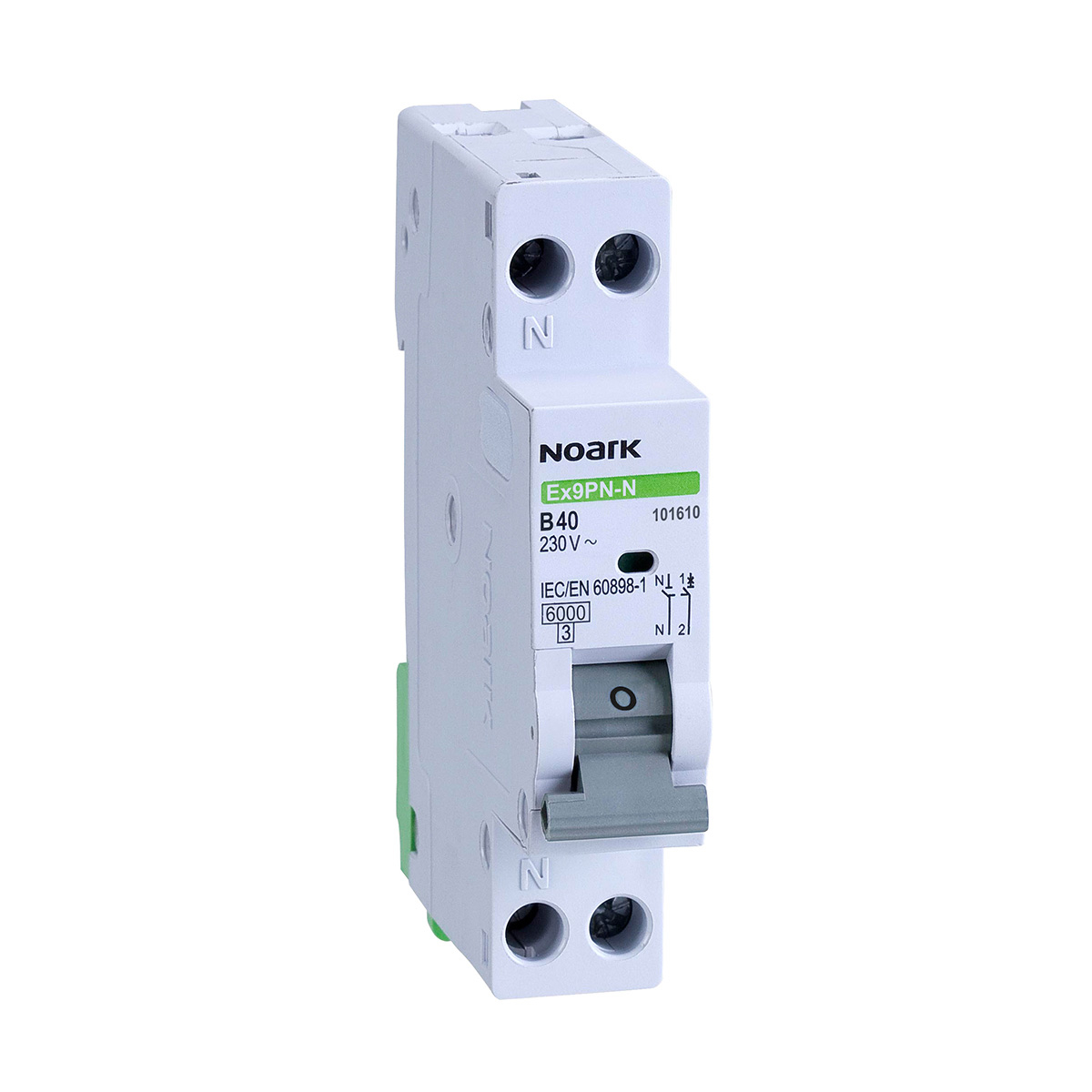

Acest intreruptor automat modular 1P+N este destinat protectiei circuitelor monofazate de 230 V AC impotriva suprasarcinilor si scurtcircuitelor. Are un pol protejat si conductorul de nul comutat simultan, fiind o solutie compacta pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de instalatii cu cerinte similare. Curba de declansare B il recomanda pentru circuite in care curentii de pornire sunt redusi.

Caracteristicile electrice confirmate includ curent nominal de 40 A, tensiune nominala de 230 V AC si frecventa de functionare de 50-60 Hz. Capacitatea nominala de rupere la scurtcircuit este de 4,5 kA conform EN 60898, atat la 230 V, cat si la 400 V. Aparatul are clasa de limitare a curentului 3, categoria de supratensiune 3, grad de poluare 2 si pierdere maxima de putere de 6,5 W.

Constructia 1P+N integreaza doi poli totali intr-o latime de un singur modul, pentru utilizarea eficienta a spatiului din tablou. Adancimea de montaj este de 74 mm. Se monteaza pe sina DIN de 35 mm si poate fi echipat cu accesorii compatibile pentru semnalizare, contacte auxiliare sau comanda la distanta, in functie de configuratia instalatiei.

Gradul de protectie IP20 indica utilizarea in interiorul unui tablou sau al unei carcase adecvate, care sa previna accesul la partile active. Alegerea curentului nominal, verificarea capacitatii de rupere in punctul de instalare, dimensionarea conductoarelor si conectarea trebuie realizate conform proiectului electric si normativelor aplicabile, de catre personal calificat. Interventiile se efectueaza numai cu circuitul scos de sub tensiune.

Intrebari frecvente

Pentru ce tip de circuit este recomandat acest intreruptor automat?

Este destinat circuitelor monofazate de 230 V AC, unde este necesara protectia la suprasarcina si scurtcircuit pentru un curent nominal de pana la 40 A.

Ce inseamna configuratia 1P+N?

Configuratia are doi poli totali: un pol protejat si un pol de nul. Nulul este comutat simultan cu faza, iar aparatul ocupa un singur modul in tabloul electric.

Ce capacitate de rupere are?

Capacitatea nominala de rupere la scurtcircuit este de 4,5 kA conform EN 60898, la 230 V si la 400 V.

Se pot adauga accesorii?

Da. Aparatul permite montarea de accesorii compatibile, precum contacte auxiliare, contacte de semnalizare sau bobine de declansare, in functie de configuratia necesara.

Poate fi montat direct fara carcasa?

Nu. Avand grad de protectie IP20, se utilizeaza in interiorul unui tablou electric sau al unei carcase corespunzatoare. Montajul si conectarea trebuie realizate de personal calificat.
